Akcelerogramy

Akcelerogram vyjadřuje, jaké zrychlení nastane v určitém okamžiku. Tento diagram zrychlení - čas lze použít pro generování spekter odezvy nebo pro metodu časového průběhu . Mnoho akcelerogramů má formu záznamů o zemětřesení, ke kterému došlo.

Akcelerogramy použité v modelu se spravují v dialogu Akcelerogramy.

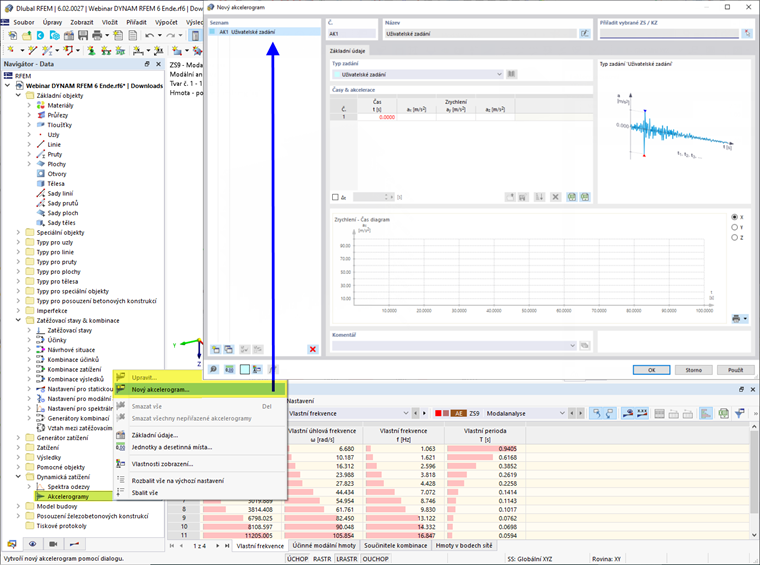

Dialog 'Nový akcelerogram'

Základní údaje

V záložce Základní lze určit typ akcelerogramu a definovat jeho parametry.

Typ zadání

Vyberte, jak chcete definovat akcelerogram. V seznamu máme na výběr ze dvou typů zadání.

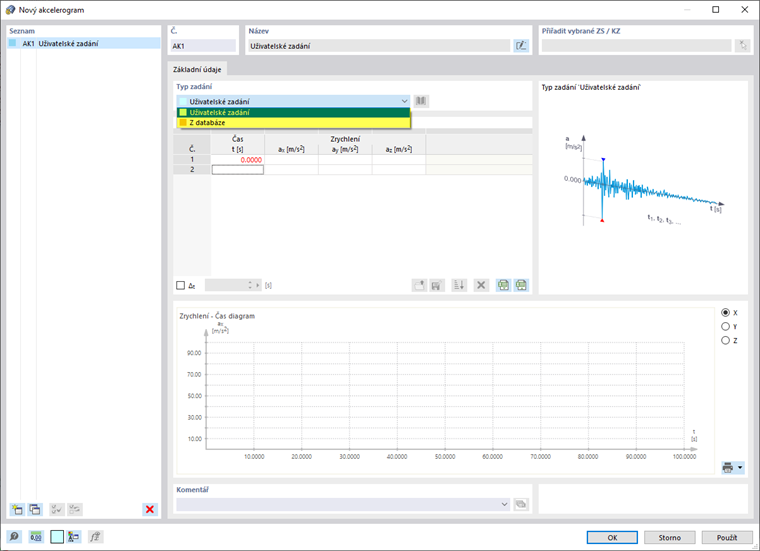

Výběr typu zadání

Uživatelské zadání

Pokud popisujete akcelerogram uživatelsky, můžete v sekci 'Časy a zrychlení' zadat charakteristické hodnoty: Časy t s příslušnými zrychleními a_X, a_Y a a_Z zadávejte v tabulce po řádcích.

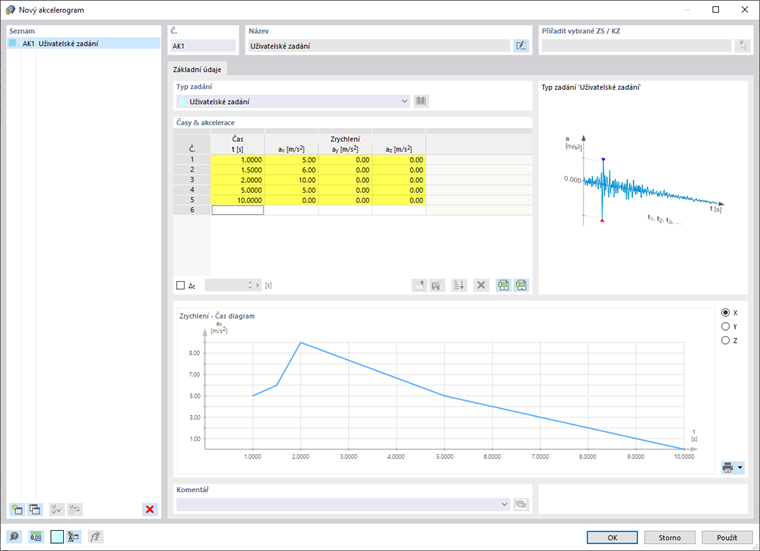

Uživatelsky definovaný akcelerogram popíšeme v tabulce

Z tabulky lze individuálně definovat průběh zrychlení a času. Pořadí zadávaných linií může být libovolné. Tímto způsobem lze následně sčítat dvojice hodnot, které leží mezi již definovanými hodnotami.

Třídit tabulku

Tlačítkem lze vybraný řádek tabulky smazat.

Tlačítko umožňuje načíst tabulkové hodnoty diagramu z Excelu. Uživatelsky definovaný akcelerogram lze exportovat do Excelu pomocí tlačítka .

Funkce ukládání uživatelsky definovaných akcelerogramů do knihovny a jejich zpětné načítání jsou stále ve vývoji. Proto jsou tlačítka zablokována.

Pokud mají hodnoty zrychlení konstantní časový interval, zaškrtneme políčko Δ_T pod tabulkou. Poté zadejte časový krok do pole vedle něj . Pokud nyní zadáme do tabulky zrychlení, nastaví se čas automaticky v krocích_ΔT. Krok Δ_T můžete kdykoli upravit a zadat tak další hodnoty s jiným časovým krokem.

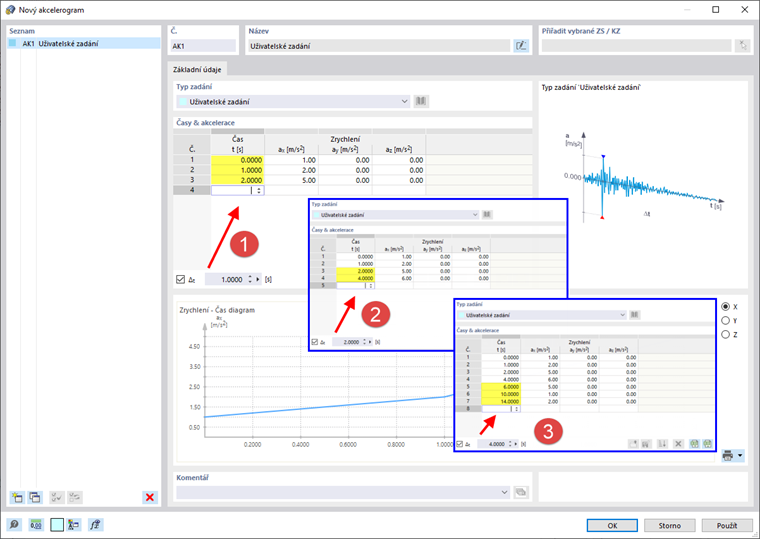

Použijte časový krok Δt

V dolní části je znázorněn diagram akcelerogramu vygenerovaný ze zadání. Pomocí tlačítek X, Y a Z vpravo od obrázku lze určit, který směr zrychlení se má zobrazit. Funkce diagramu jsou popsány v kapitole Spektrum odezvy described.

Z databáze

V programu je k dispozici rozsáhlá knihovna akcelerogramů, které byly zaznamenány při výskytu zemětřesení. Funkce pro použití vlastních akcelerogramů v této knihovně je stále ve vývoji. Knihovnu vyvolejte tlačítkem napravo od seznamu.

Otevření databáze

Akcelerogramy v knihovně jsou seřazeny podle zemí.

Vybrat akcelerogram v knihovně

Vyberte příslušné zemětřesení ze seznamu ' akcelerogramů '. K tomu nám pomohou kritéria v sekci 'Filtr'. V závislosti na parametru existují různé možnosti.

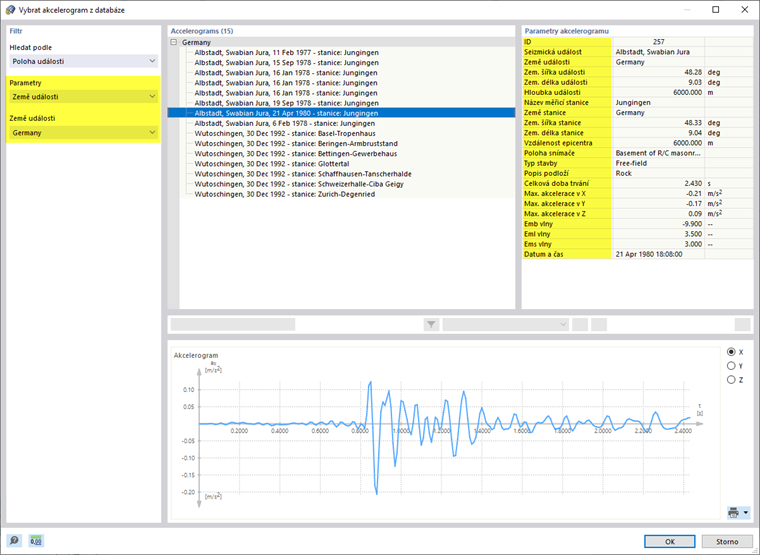

Filtrování zemětřesení a regulační parametry

Každý akcelerogram je charakterizován specifickými ' parametry akcelerogramu ', jako je země, zeměpisná délka a šířka, vzdálenost od epicentra nebo trvání zemětřesení. Tyto charakteristiky se zobrazí na pravé straně knihovny.

V dolní části se zobrazí diagram vybraného akcelerogramu. Většina akcelerogramů ukazuje různá zrychlení ve třech globálních směrech. Pomocí tlačítek X, Y a Z vpravo od obrázku lze určit, který směr zrychlení se má zobrazit. Funkce diagramu jsou popsány v kapitole Spektrum odezvy described.

Kliknutím na tlačítko OK přenesete akcelerogram do dialogu 'Nový akcelerogram'. Dále jsou zde uvedeny parametry jako místo zemětřesení, měřicí stanice a vzdálenost od epicentra zemětřesení. Diagram si můžete prohlédnout v dolní části dialogu. Pomocí tlačítek X, Y a Z můžete přepínat mezi jednotlivými směry zrychlení.

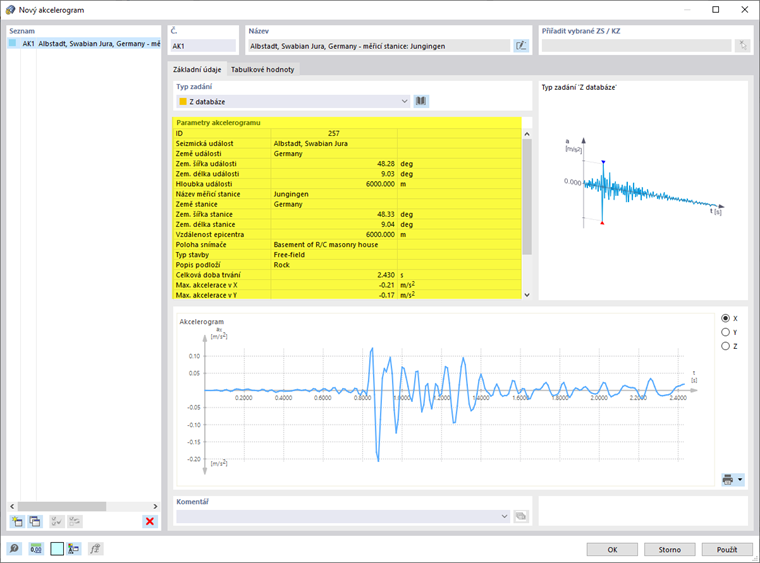

Databáze akcelerogramů

Tabulkové hodnoty

Záložka Hodnoty v tabulce je k dispozici pouze v případě, že je akcelerogram generován pomocí typu definice Z knihovny .

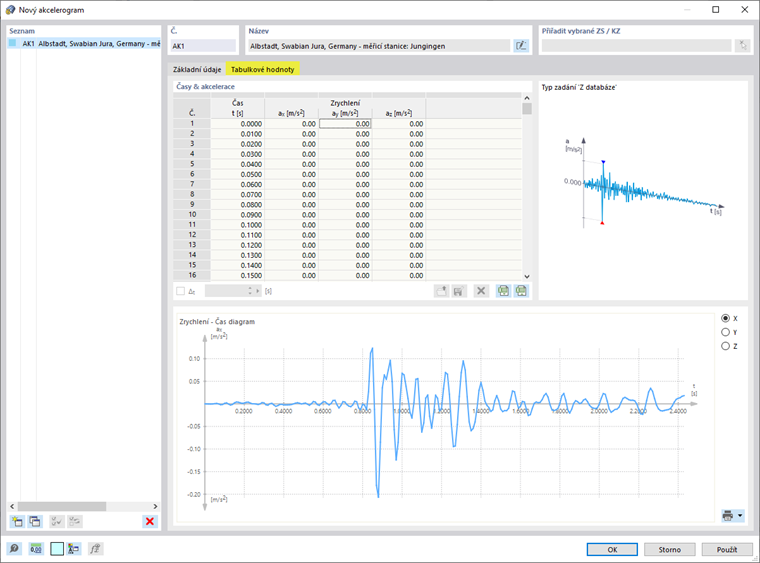

Tabulkové hodnoty akcelerogramu

V této záložce můžete zkontrolovat časové kroky s příslušnými zrychleními a_X, a_Y a a_Z. Tabulka tak odpovídá zadání akcelerogramu popsanému v sekci user-defined . Hodnoty v této tabulce však nelze upravovat.
