Odpověď:

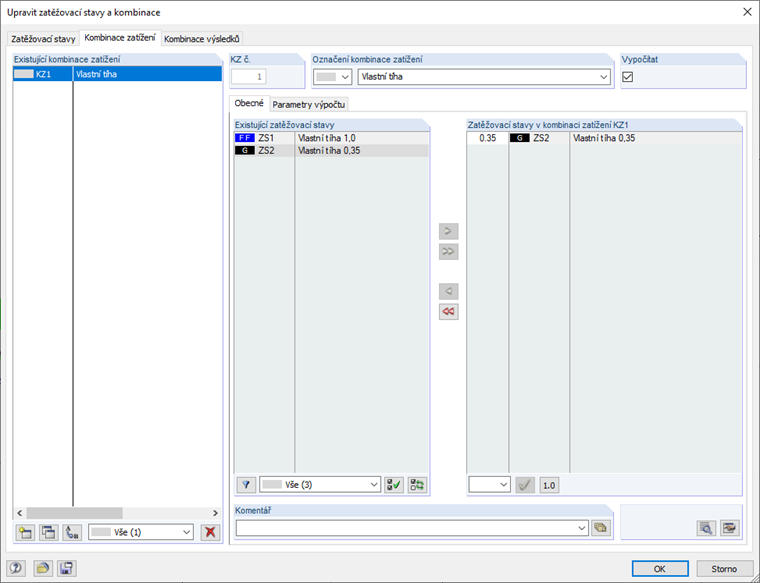

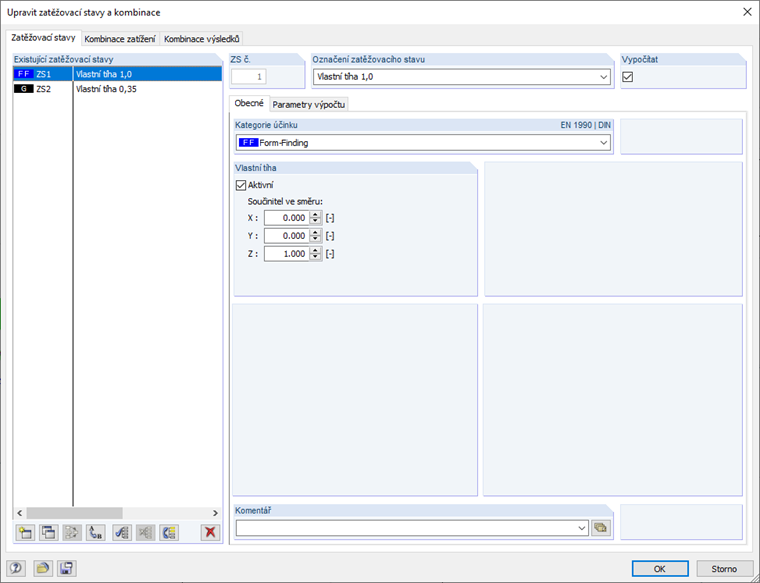

Zatížení ze zatěžovacího stavu form-findingu (FF) se do systému převezme s násobkem 1,0. Pokud má být v souvislosti s kombinatorikou vlastní tíhy provedena faktorizace, je možné dodatečně vytvořit stálý zatěžovací stav pro vlastní tíhu s násobkem 0,35 zatížení.
Dotaz
Jak je možné provést faktorizovanou kombinatoriku vlastní tíhy v souvislosti s form-findingem?
