Objekty pro analýzu - Napětí

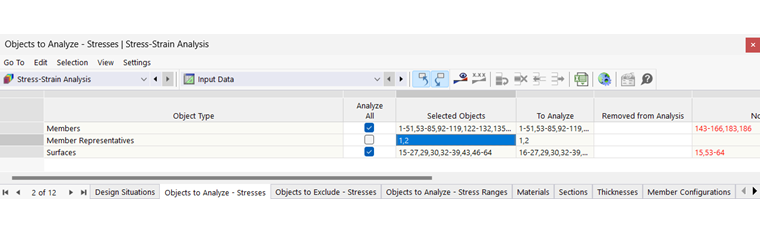

V tabulce Objekty pro analýzu - napětí jsou uvedeny všechny objekty v modelu, které jsou vhodné pro analýzu, seřazené podle 'Object Type': pruty, sady prutů, plochy, sady ploch, tělesa, sady těles a liniové svary.

Vybrat objekty

Zaškrtávací políčko 'Analyzovat vše' umožňuje snadno vybrat všechny dostupné objekty. Tím se zamknou možnosti zadávání ve sloupci 'Vybrané objekty' a automaticky se přednastaví všechna čísla objektů určitého typu; například všechny pruty.

Pokud chcete pro analýzu napětí zadat pouze určité objekty, zrušte zaškrtnutí políčka 'Analyzovat vše'. Nyní je možné ve sloupci 'Vybrané objekty' zadat čísla příslušných objektů.

Tip

Pro grafický výběr objektů v pracovním okně klikněte do buňky a použijte tlačítko Vyberte jednotlivě .

Odstranit objekty z analýzy

Pokud chcete z analýzy napětí vyloučit určité objekty, nechte zaškrtnuté políčko 'Analyzovat vše'. Ve sloupci 'Odstraněno z analýzy' zadejte čísla irelevantních objektů. Položky ve sloupci 'K analýze' se pak odpovídajícím způsobem upraví.

Informace

Pokud jste objekty místo výběru ručně vyloučili z analýzy napětí, nezobrazí se pro tyto objekty ve výsledkových tabulkách žádné upozornění.

Neplatné nebo deaktivované objekty

Sloupce 'K analýze' a 'Neplatné/deaktivované' se vyplní automaticky. Všechny pruty typu, který nevyhovuje posouzení napětí, jsou tak rozpoznány a deaktivovány pro analýzu.

Informace

Při výchozím nastavení 'Analyzovat vše' se automaticky provede analýza napětí všech platných objektů. Nepřípustné objekty, jako například tuhé pruty, se při výpočtu ignorují.
