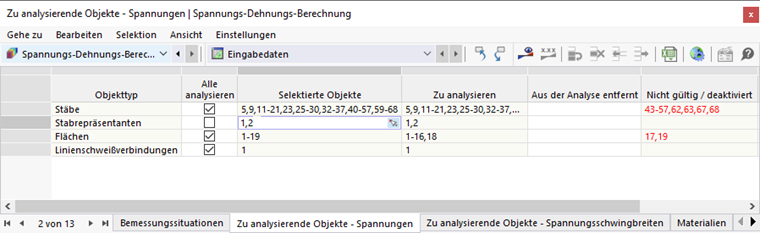

In der Tabelle Zu analysierende Objekte - Spannungen sind alle im Modell vorhandenen und für die Analyse geeigneten Objekte nach 'Objekttyp' geordnet aufgelistet: Stäbe, Stabsätze, Flächen, Flächensätze, Volumenkörper, Volumensätze und Linienschweißverbindungen.
Objekte auswählen
Das Kontrollfeld 'Alle analysieren' ermöglicht eine einfache Auswahl aller verfügbaren Objekte. Damit sind die Eingabemöglichkeiten in der Spalte 'Selektierte Objekte' gesperrt und automatisch alle Nummern der Objekte eines Typs voreingestellt, beispielsweise alle Stäbe.
Wenn Sie nur bestimmte Objekte für die Spannungsanalyse vorgeben möchten, deaktivieren Sie das Kontrollfeld 'Alle analysieren'. Nun können Sie in der Spalte 'Selektierte Objekte' die Nummern der relevanten Objekte eintragen.
Tipp
Um die Objekte grafisch im Arbeitsfenster auszuwählen, klicken Sie in die Zelle und verwenden dort die Schaltfläche
.
Objekte aus Analyse entfernen
Wenn Sie bestimmte Objekte von der Spannungsanalyse ausschließen möchten, belassen Sie das aktivierte Kontrollfeld 'Alle analysieren'. Geben Sie in der Spalte 'Aus der Analyse entfernt' die Nummern der nicht relevanten Objekte an. Die Einträge in der Spalte 'Zu analysieren' werden dann entsprechend angepasst.
Nicht gültige oder deaktivierte Objekte
Die Spalten 'Zu analysieren' und 'Nicht gültig / deaktiviert' werden automatisch ausgefüllt. So werden alle Stäbe eines für die Spannungsanalyse unpassenden Typs erkannt und für die Analyse deaktiviert.
