Protože se má prut posuzovat jako celek, níže ukážeme, jak lze spojit jednotlivé pruty do sady prutů.

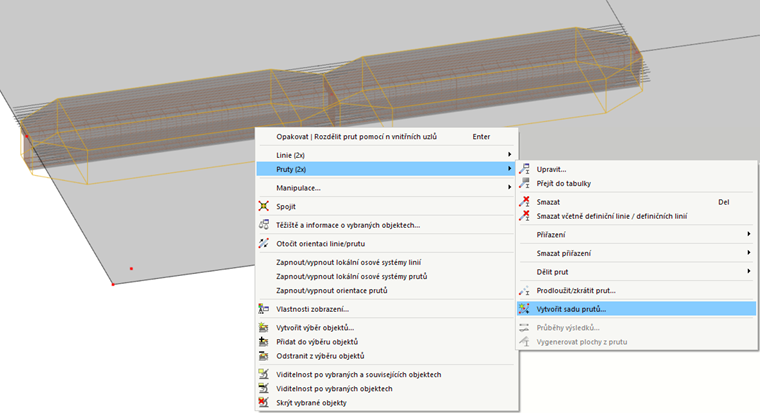

Vytvoření sady prutů

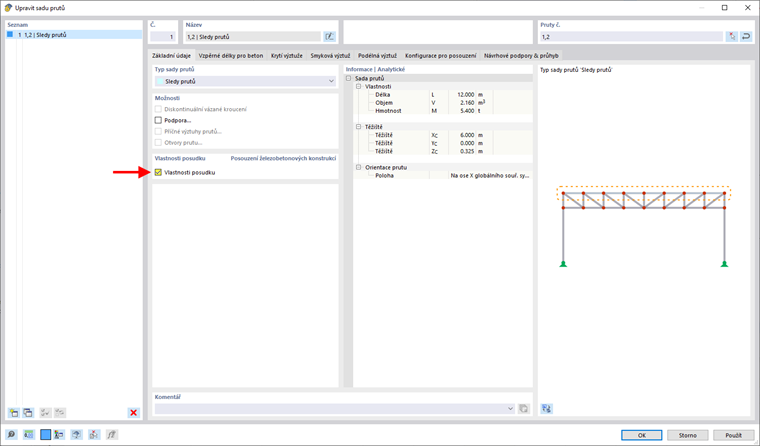

Poté, co vytvoříme sadu prutů pro prut a aktivujeme vlastnosti posouzení, můžeme na sadě prutů zadat všechny specifikace pro posouzení.
Možnosti zadání pro krytí betonu a konfigurace jsou stejné jako pro plochy.
Výztuž v sadě prutů

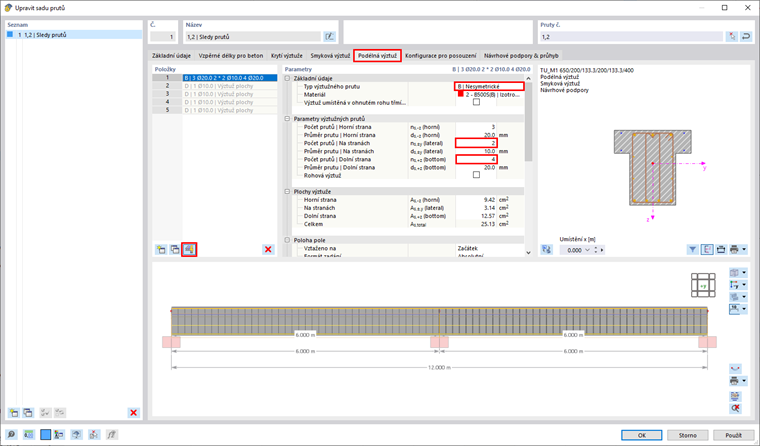

Pro sadu prutů lze zadat údaje pro smykovou a podélnou výztuž zvlášť. Zejména u podélné výztuže se přímo generuje plošná výztuž, která probíhá rovnoběžně se žebrem. Pokud si to nepřejete, lze funkci deaktivovat pomocí symbolu
. Ve webináři bylo zvoleno nesymetrické rozložení výztuže se dvěma vložkami nahoře a čtyřmi dole. U smykové výztuže byla vzdálenost změněna na 0,15 m.
Průhyb a návrhové podpory
V záložce Posouzení a průhyb lze sadám prutů přiřadit určité podporové podmínky. Návrhové podpory ovlivňují posouzení (redistribuce momentu, zaoblení momentu, redukce smykové síly) a výztuž (délka ukotvení). Dále zde můžete zadat zadání pro analýzu průhybu.
Pomocí symbolu

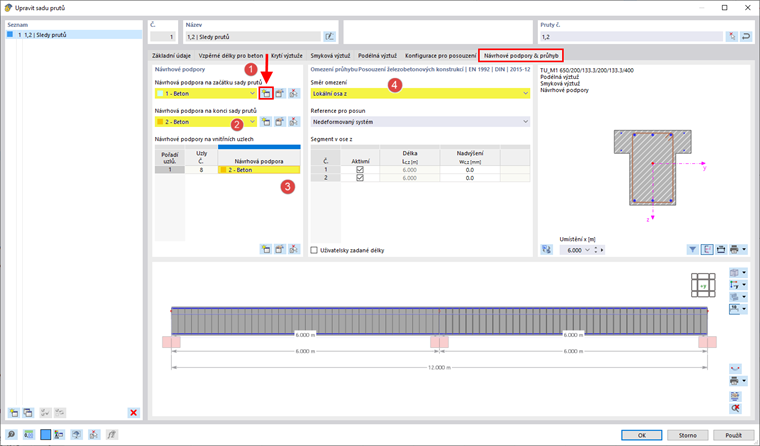

(1) lze vytvořit novou návrhovou podporu. Ten pak lze přiřadit začátku a konci sady prutů a mezilehlým uzlům (2 & 3). Kromě toho lze v dialogu zadat směr pro posouzení průhybu.

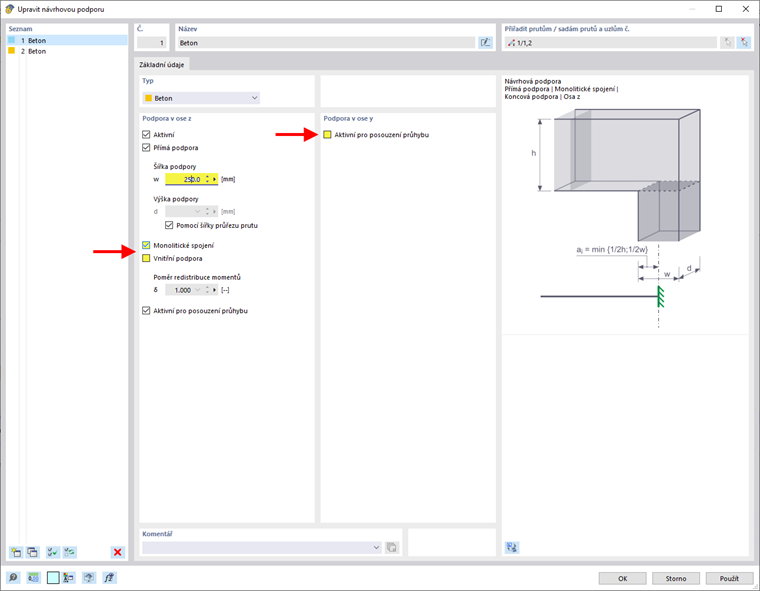

Typ podpory lze nastavit v dialogu ' Nová návrhová podpora '. Jako koncová podpora na začátku sady prutů se zadá šířka podpory 250 mm a monolitické připojení ke stěně. Nosná šířka je vztažena k podélné ose x prutu. 'Hloubka podpory' d vychází standardně z šířky průřezu prutu. Deaktivace spodního držáku, pro který by platily jiné podmínky, aby bylo možné stanovit návrhové momenty a kotevní délky. Je také možné zadat, zda se mají návrhové podpory použít také jako segmentace pro posouzení průhybu.

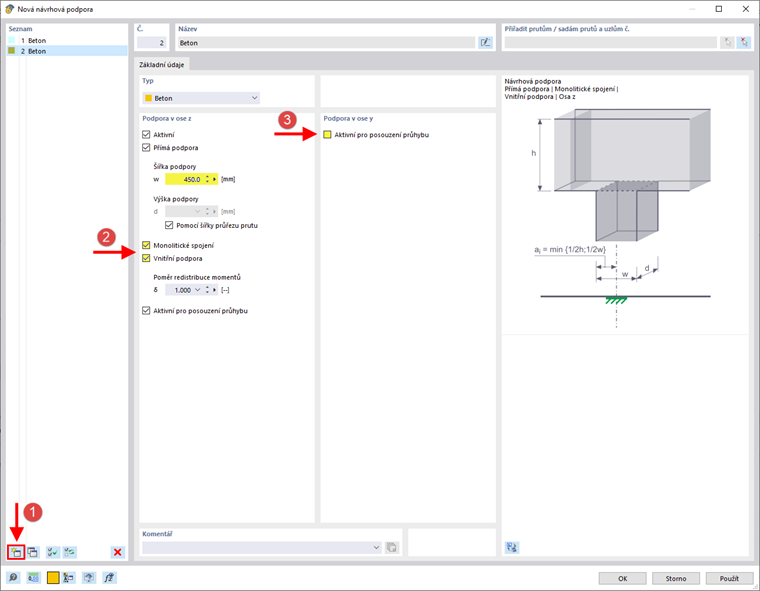

Pro posouzení podpory v mezilehlém uzlu a na konci sady prutů byla ve webináři zvolena šířka podpory 450 mm a byla aktivována možnost Vnitřní podpora.
