V této kapitole si ukážeme, jak lze v programu RFEM 6 zadat nosník pod stropem prvního podlaží.
Nový prut lze vytvořit pomocí tlačítka

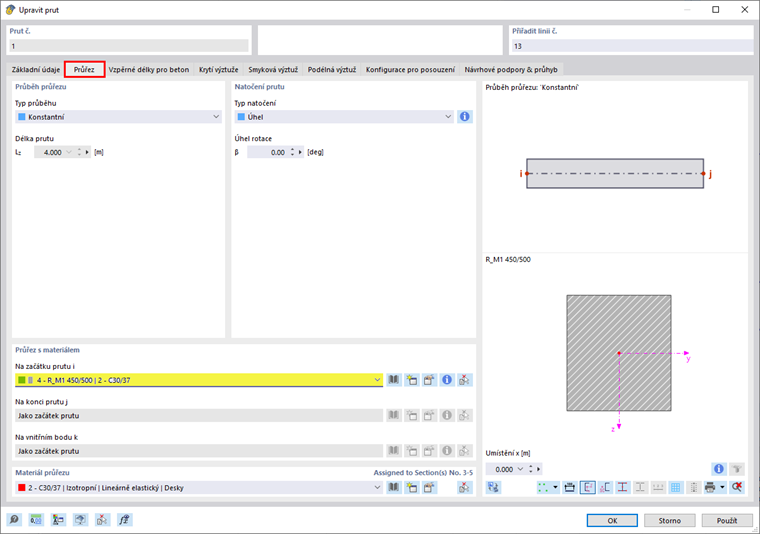

v panelu nástrojů. Vyberte typ prutu Žebrovaný prut a v záložce 'Průřez' zadejte obdélníkový průřez 450 mm x 500 mm.
V dalším kroku provedeme uspořádání prutu v pracovní oblasti. Teprve poté se upraví rozměry pásnice, protože informace, jako například navazující plocha, se převezmou z polohy žebra.
Zadání potvrďte tlačítkem 'OK' a postupně klikněte na okrajové body nosníku tak, abyste definovali dva nové pruty. Výběr lze ukončit dvojitým kliknutím pravým tlačítkem myši.
Dvojitým kliknutím na levé žebro se otevře dialog 'Upravit prut' a přejde se do záložky 'Žebro'. Oblast 'Zadání' již byla automaticky vyplněna.
V oblasti ' Rozměry pásnice ' lze na rozdíl od RFEM 5 rozdělit pásnici na různé segmenty. Zadejte tři segmenty, které zasahují do 15 %, 85 % a 100 % prutu (1). Uveďte také, že šířka má být stanovena podle Eurokódu 2 (2). Pro poslední segment lze zadat uživatelsky definovanou délku 1,8 m. To je nutné, protože u spojitého systému je třeba zohlednit také délku segmentu sousedního nosníku. V segmentech (4) je také možné zadat lineární průběh vzpěrné šířky.

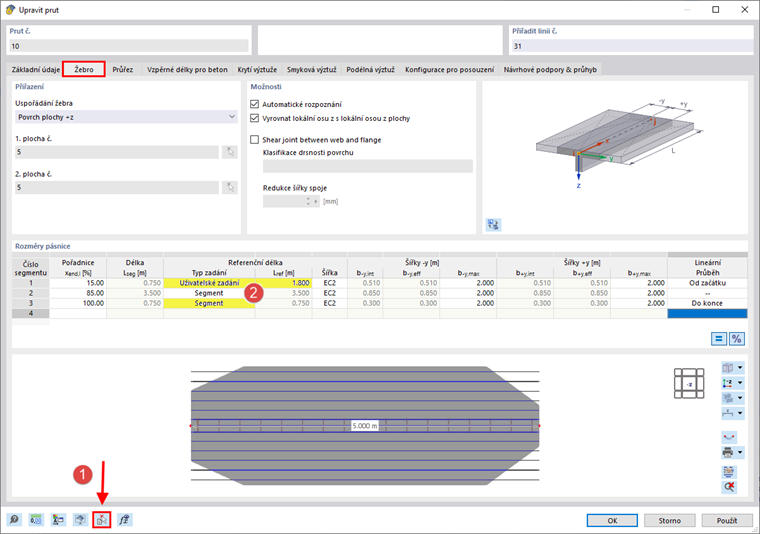

Po otevření editačního dialogu pro druhé žebro lze rychle zadat rozměry pásnice zkopírováním údajů z prvního žebra. Tlačítkem
můžeme vybrat první žebrový prut (1). Uvědomte si však, že nyní je třeba v prvním segmentu (2) upravit referenční délku.
Aktivováním příslušného pole v navigátoru Zobrazit lze v hlavní pracovní oblasti zobrazit průřez žebra.
