In diesem Abschnitt soll es darum gehen, wie ein Unterzug unter der Decke des Erdgeschosses in RFEM 6 eingegeben werden kann.
Über die Schaltfläche

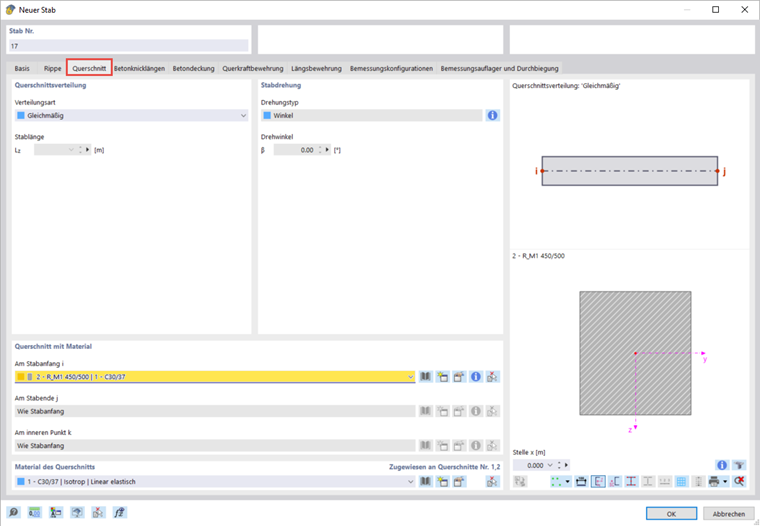

in der Symbolleiste erstellen Sie einen neuen Stab. Wählen Sie den Stabtyp Rippenstab und legen Sie im Register 'Querschnitt' den 450 mm x 500 mm Rechteckquerschnitt fest.
Im nächsten Schritt wird der Stab im Arbeitsbereich angeordnet. Erst anschließend werden die Abmessungen des Flansches bearbeitet, da dafür Informationen, wie die anschließende Fläche, aus der Position des Rippenstabs übernommen werden.
Bestätigen Sie die Eingabe mit 'OK' und klicken Sie dann die Randpunkte des Unterzugs nacheinander an, sodass Sie zwei neue Stäbe definiert haben. Mit einem doppelten Rechtsklick lässt sich die Auswahl beenden.
Öffnen Sie mit einem Doppelklick auf den linken Rippenstab abermals den Dialog 'Stab bearbeiten' und gehen Sie in das Register 'Rippe'. Der Bereich 'Zuordnung' wurde bereits automatisch ausgefüllt.

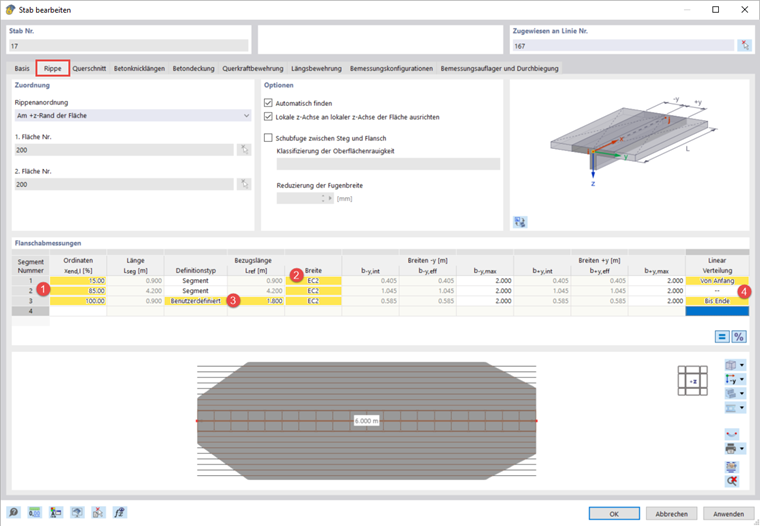

In dem Bereich 'Flanschabmessungen' kann der Flansch im Unterschied zu RFEM 5 in verschiedene Segmente unterteilt werden. Definieren Sie drei Segmente, die bis 15%, 85% und 100% des Stabes reichen (1). Geben Sie außerdem an, dass die Breite nach Eurocode 2 bestimmt werden soll (2). Für das letzte Segment kann eine benutzerdefinierte Länge von 1,8 m eingegeben werden. Dies ist nötig, da bei einem Durchlaufsystem auch die Segmentlänge des benachbarten Trägers mitberücksichtigt werden muss. Weiterhin ist es möglich eine lineare Verteilung der effektiven Breite in den Segmenten festzulegen (4).
Nachdem Sie den Bearbeitungsdialog für die zweite Rippe geöffnet haben, können die Flanschabmessungen schnell eingegeben werden, indem Sie die Daten der ersten Rippe kopieren. Dafür kann über die Schaltfläche

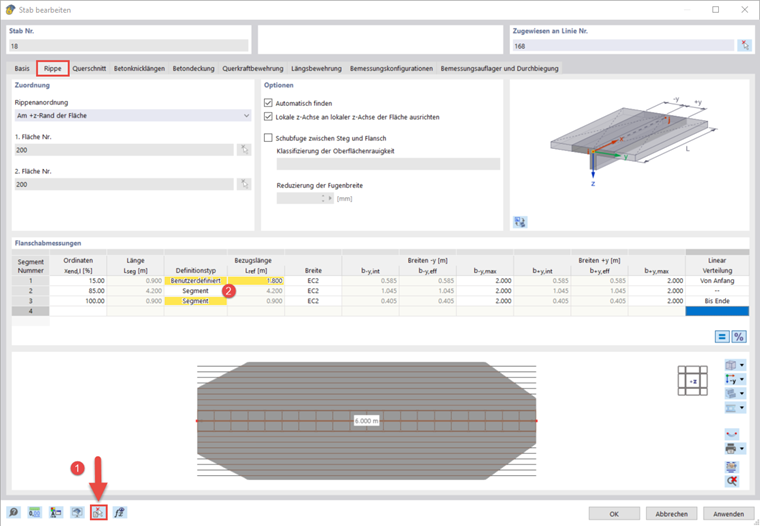

der erste Rippenstab ausgewählt werden (1). Beachten Sie jedoch, dass die Bezugslänge nun im ersten Segment angepasst werden muss (2).

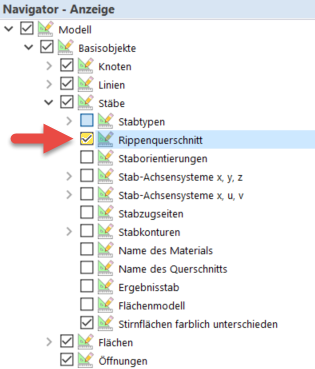

Sie können sich den Rippenquerschnitt im Hauptarbeitsbereich anzeigen lassen, wenn Sie das entsprechende Feld im Anzeige-Navigator aktivieren.
