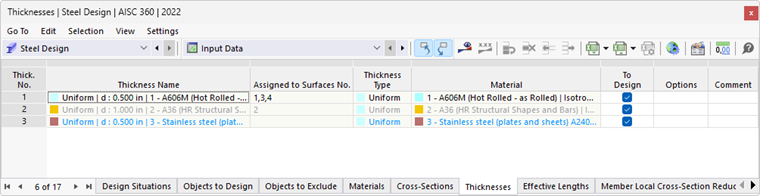

Dans le tableau Épaisseurs de la catégorie « Dimensionnement acier », toutes les épaisseurs que vous avez créées dans le modèle sont répertoriées.
La couleur de police des épaisseurs indique leur utilisation. Les couleurs signifient :
- noir : l’épaisseur est adaptée au dimensionnement et est utilisée pour les objets à dimensionner
- bleu : l’épaisseur n’est pas utilisée dans le modèle
- gris : l’épaisseur n’est pas utilisée pour les objets à dimensionner
Retirer des épaisseurs du dimensionnement
Pour chaque épaisseur valide, vous pouvez exclure de manière globale du dimensionnement acier toutes les surfaces auxquelles cette épaisseur est attribuée en désactivant la case à cocher « À dimensionner ». Les surfaces sont alors classées dans la colonne « Non valide / désactivé » du tableau Objets à dimensionner et ne sont pas vérifiées lors du dimensionnement.
Adapter l’épaisseur
Si nécessaire, vous pouvez adapter les propriétés d’une épaisseur dans la boîte de dialogue de modification. Pour cela, double-cliquez sur la ligne de l’épaisseur ou cliquez sur le bouton
dans la barre d’outils du tableau.

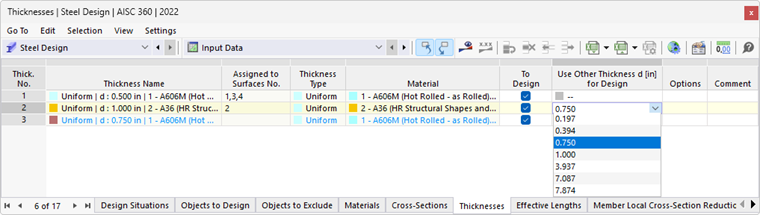

Utiliser une autre épaisseur pour le dimensionnement
Vous pouvez utiliser pour le dimensionnement une autre épaisseur que celle utilisée pour le calcul RFEM : pour cela, cliquez dans la ligne correspondante de la colonne de tableau « Utiliser une autre épaisseur d pour le dimensionnement ». Saisissez ensuite la valeur ou sélectionnez une alternative dans la liste.
Si une autre épaisseur est enregistrée dans la colonne, d’autres options sont disponibles dans le menu contextuel. Elles vous permettent de transmettre la nouvelle épaisseur à RFEM afin qu’elle soit également utilisée lors de l’analyse statique. Il est également possible de réimporter dans le tableau l’épaisseur d’origine.
