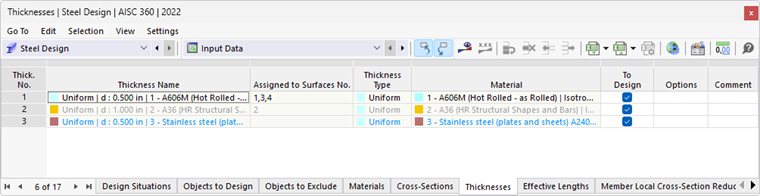

W tabeli Grubości kategorii „Wymiarowanie stali” wymienione są wszystkie grubości, które zostały utworzone w modelu.
Kolor czcionki grubości informuje o jej zastosowaniu. Kolory oznaczają:
- czarny: grubość jest odpowiednia do wymiarowania i jest stosowana w obiektach podlegających wymiarowaniu
- niebieski: grubość nie jest używana w modelu
- szary: grubość nie jest stosowana w obiektach podlegających wymiarowaniu
Usuwanie grubości z wymiarowania
Dla każdej prawidłowej grubości można wyłączyć pole wyboru „Do wymiarowania”, aby wykluczyć ze sprawdzenia stali wszystkie powierzchnie, którym przypisana jest ta grubość. Powierzchnie zostaną wówczas przypisane w tabeli Obiekty do wymiarowania do kolumny „Nieprawidłowy / wyłączony” i nie będą analizowane podczas wymiarowania.
Dostosowanie grubości
W razie potrzeby można dostosować właściwości grubości w oknie edycji. W tym celu należy dwukrotnie kliknąć w wiersz grubości lub kliknąć przycisk
na pasku narzędzi tabeli.

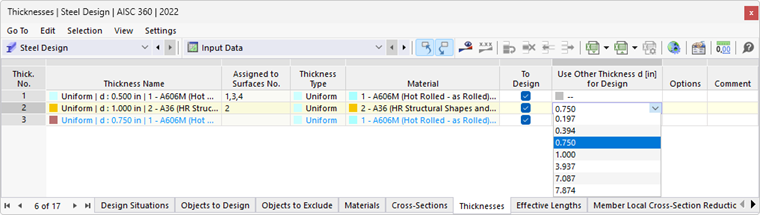

Użycie innej grubości do wymiarowania
Do wymiarowania można użyć innej grubości niż do obliczeń RFEM: należy kliknąć odpowiedni wiersz w kolumnie tabeli „Użyj innej grubości d do wymiarowania”. Następnie wprowadzić wartość lub wybrać alternatywę z listy.
Jeśli w kolumnie jest przypisana inna grubość, w menu kontekstowym dostępne są dalsze opcje. Umożliwiają one przekazanie nowej grubości do RFEM, aby była również używana podczas analizy statycznej. Możliwe jest również ponowne zaimportowanie pierwotnej grubości do tabeli.
