Para el dimensionamiento de objetos 2D, puede utilizar tanto superficies como conjuntos de superficies. El dimensionamiento se realiza al igual que para conjuntos de barras. No se deben considerar particularidades técnicas de dimensionamiento.
Dimensionar superficies o conjunto de superficies

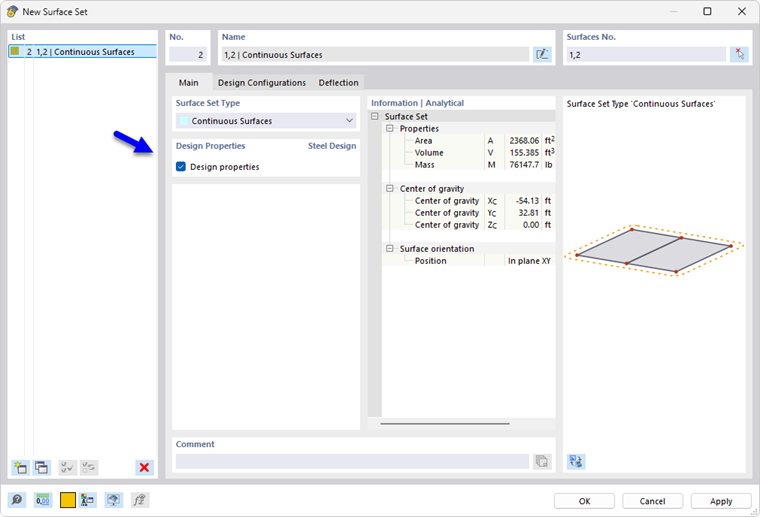

Las superficies que forman parte de un conjunto de superficies se pueden dimensionar ya sea como superficie o a través del conjunto de superficies. Para evitar entradas y resultados contradictorios, al dimensionar como conjunto de superficies, las superficies correspondientes para el dimensionamiento de acero se desactivan automáticamente. Si selecciona las superficies para el dimensionamiento, el conjunto de superficies superior se desactiva en consecuencia. Puede verificar esta normativa en la tabla de entrada Objetos a dimensionar mediante la lista de objetos en la columna 'No válido / desactivado'.
Después del dimensionamiento, en la tabla de resultados No válido / desactivado (vea el capítulo Visión general), se muestra un aviso para todas las superficies verificadas a través de un conjunto de superficies y, por lo tanto, desactivadas. De igual manera, se marcan los conjuntos de superficies con una nota si no se han dimensionado.
Configurar suavizado
En el dimensionamiento de conjuntos de superficies se aplican los ajustes de suavizado que ha establecido en la configuración global para los resultados de superficies. Con la configuración predeterminada Continuo dentro de conjuntos de superficies, de lo contrario dentro de superficies, el suavizado se realiza a lo largo de los límites comunes de las superficies cuando existe un conjunto de superficies.
