Para el dimensionado de componentes de objetos 1D, puede utilizar tanto barras como conjuntos de barras. Mientras que para las comprobaciones de sección transversal el uso de barras es generalmente suficiente, para las verificaciones de estabilidad a menudo se requieren conjuntos de barras. Aquí se explica la importancia de los conjuntos de barras para el dimensionado de acero.
Usar conjuntos de barras
En particular, para las verificaciones de estabilidad es necesario el uso de un conjunto de barras, para que se determine correctamente la carga crítica para la verificación de pandeo lateral o se considere toda la longitud del componente como longitud de pandeo: Para las barras solo se considera la longitud de barra respectiva. Por lo tanto, generalmente solo es posible una verificación transversal del componente con conjuntos de barras. Los nudos entre las barras de un conjunto de barras pueden considerarse como nudos intermedios en el diálogo de las longitudes de pandeo o las condiciones de apoyo.
También puede modelar componentes rectos y uniformes como barras continuas con nodos sobre barras. La comprobación de estabilidad se puede realizar entonces sin conjuntos de barras. Sin embargo, algunos métodos para el dimensionado de estabilidad también pueden dimensionar sistemas 2D ramificados como "un solo componente", por ejemplo, el método general de la EN 1993-1-1 (ver capítulo condiciones de apoyo). En este caso, es imprescindible el uso de conjuntos de barras.
Dimensionar barras o conjunto de barras
Las barras que forman parte de un conjunto de barras se pueden dimensionar bien como una barra o a través del conjunto de barras. Para evitar entradas y resultados contradictorios, al dimensionar como conjunto de barras, las barras asociadas se desactivan automáticamente para el dimensionado de acero. Si determina las barras para el dimensionado, el conjunto de barras superior queda desactivado en consecuencia. Puede verificar esta regulación en la tabla de entrada Objetos a dimensionar a través de la lista de los objetos en la columna 'No válido / desactivado'.

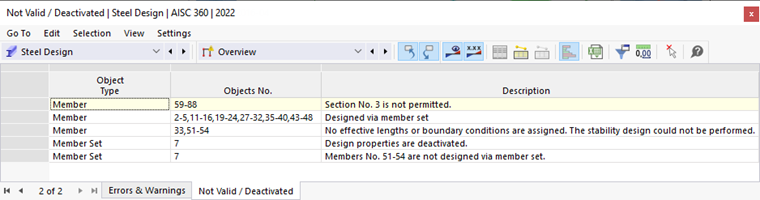

Después del dimensionado, se muestra una indicación en la tabla de resultados No válido / desactivado (ver capítulo Visión general) para todas las barras que se han verificado a través de un conjunto de barras y, por lo tanto, se han desactivado. De la misma manera, se marcan allí los conjuntos de barras con una nota si no se han dimensionado.
Asignar propiedades de dimensionado

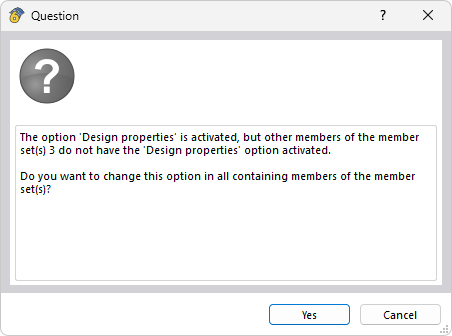

Puede asignar a un conjunto de barras las mismas Reglas de dimensionado que a una barra. Debido a la restricción de que nunca se puede dimensionar un conjunto de barras y una barra al mismo tiempo, al activar las propiedades de dimensionado de una barra en el conjunto de barras, aparece la consulta sobre si también se deben dimensionar las otras barras.

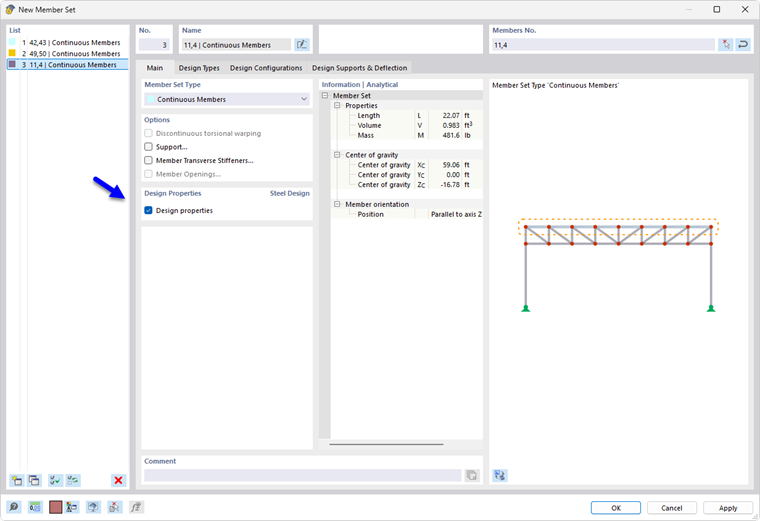

Si asigna propiedades de dimensionado a un conjunto de barras, todas las barras contenidas reciben la propiedad de dimensionado a través del conjunto de barras superior. De esta manera se excluyen indicaciones contradictorias.
Si aún no existe un conjunto de barras, puede generar uno nuevo a través del botón
en la sección 'Propiedades de dimensionado'. Con el botón
puede editar el conjunto de barras seleccionado.
