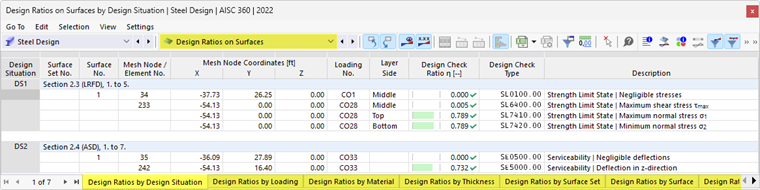

Las tablas de resultados de la categoría Aprovechamientos en superficies contienen los datos de resultados de las comprobaciones realizadas con los respectivos aprovechamientos.
Los resultados de las superficies están ordenados en las pestañas según los siguientes criterios:
- Cargas (situaciones de diseño, combinaciones de cargas)
- Características de la superficie (materiales, espesores)
- Objetos (superficies, puntos de la malla FE)
Superficie N.º
Para cada criterio de comprobación, se indica el número de la superficie que presenta el mayor aprovechamiento.
Nodo de malla / Elemento N.º
Se indica el número del nodo de la malla FE para el cual se ha determinado el aprovechamiento máximo.
Coordenadas del nodo de malla
En las tres columnas se indican las coordenadas globales X, Y y Z de los nodos de la malla FE.
Situación de diseño
Esta columna indica los números de las Situaciones de diseño para las cuales se presentan los diferentes aprovechamientos.
Carga
Se indican los números de las combinaciones de carga o de resultados que son determinantes para las correspondientes comprobaciones.
Lado de la capa
Se analizan las tensiones equivalentes para los siguientes puntos de la sección transversal de la superficie:
- Superior
- Medio
- Inferior
Puede mostrar y ocultar los ejes de la superficie mediante la entrada Ejes locales de la superficie activar/desactivar en el menú contextual de la superficie. Alternativamente, utilice el 'Navegador - Visualización' (Modelo → Objetos básicos → Superficies → Sistemas de ejes de superficies x, y, z).
Criterio de comprobación
En esta columna se indican las condiciones de comprobación según la Norma. El grado del aprovechamiento correspondiente se expresa mediante la longitud de la barra de color.
Tipo de comprobación
Cada comprobación se denota con una identificación numérica. Por ejemplo, las comprobaciones de resistencia según Eurocódigo llevan la identificación 'UL', las comprobaciones de servicio llevan la identificación 'SE'. El tipo de comprobación se explica en la columna Descripción.
Fórmula de comprobación
Puede activar esta columna en el Administrador de tablas de resultados. Proporciona las ecuaciones de la norma según las cuales se realizan las comprobaciones.
Descripción
Cada comprobación se explica brevemente con referencia al capítulo correspondiente en la norma.
Puede mostrar los Detalles de la comprobación para un determinado aprovechamiento mediante el botón
o haciendo doble clic en la fila.
Filtrar resultados
En el capítulo Aprovechamientos en barras se describe cómo filtrar los resultados por estado límite y por aprovechamiento.
