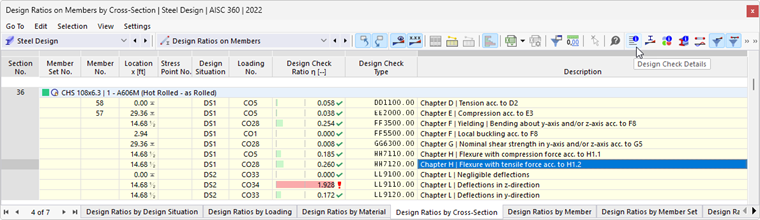

En las tablas de resultados de la categoría 'Dimensionamiento de acero', puede acceder a los detalles de verificación de una de las siguientes maneras:
- Botón
en la barra de herramientas de la tabla - Doble clic en una fila de resultados
Aparece el diálogo 'Detalles de verificación'. Allí se muestran las ecuaciones de verificación junto con los resultados intermedios que aplican para el resultado seleccionado en la tabla.
En el área central verá los resultados detallados, y en la columna derecha las fórmulas de verificación.
Mostrar
En la sección izquierda se configuran los parámetros de la fila de la tabla que está seleccionada al llamar al diálogo. Así tiene un control sobre la situación de dimensionamiento, los objetos predominantes y el criterio de verificación.
Si desea verificar los detalles para una diferente situación, puede ajustar los parámetros en las listas de selección – situación de dimensionamiento, carga, objeto, posición x o nodo de malla, punto de tensión o capa, verificación – en cualquier momento. Hay opciones disponibles para todos los tipos de resultados calculados. Por ejemplo, si sólo se han dimensionado barras, no se mostrarán opciones para conjuntos de barras y superficies. Del mismo modo, no puede cambiar a verificaciones de barra en los detalles de verificación para superficies. En este caso, seleccione la tabla de resultados correspondiente en el programa sin cerrar el diálogo 'Detalles de verificación'.
Si desea verificar los resultados de otro objeto, puede seleccionar gráficamente la barra o superficie con el botón
en la ventana de trabajo.
En los resultados de un conjunto de barras, en la lista de barras sólo están disponibles los números de barra que pertenecen a ese conjunto. Asimismo, en los resultados de un conjunto de superficies, la lista sólo contiene las superficies correspondientes. Si activa el botón
en un conjunto de barras, la 'posición x de la barra' se refiere al inicio del conjunto. Si está inactivo, la posición x se refiere al inicio de la barra seleccionada. Las barras dimensionadas sin conjunto están disponibles en la lista si selecciona '--' para el 'Conjunto de barras No.'.
En los puntos de tensión, sólo hay una opción de selección para verificaciones referidas a un punto de tensión (por ejemplo, verificación de tensiones). Todas las demás verificaciones están disponibles si establece la opción '--' para el punto de tensión.
Detalles de verificación
En el área central, en la pestaña Detalles de verificación, se listan los parámetros de entrada principales, valores intermedios y resultados de dimensionamiento en una estructura de árbol (ver imagen Detalles de verificación dimensionamiento de acero). Así puede seguir paso a paso las verificaciones realizadas.
También puede verificar los valores intermedios en las Fórmulas de verificación a la derecha. Si hace clic en una línea en la categoría 'Valores de verificación', la fórmula de verificación correspondiente se resaltará.
En la categoría 'Fuerzas internas de dimensionamiento' se indican las fuerzas internas usadas para la verificación en ese punto. Si una fuerza interna está señalada como 'Despreciable', significa que está por debajo de un valor límite (ver capítulo Barras | Base). No se considerará en posteriores verificaciones.
Verificaciones en la ubicación
En la pestaña Verificaciones en la ubicación se listan todas las verificaciones realizadas en la posición x de la barra o en el nodo de la malla. Aquí tiene una visión general rápida de las utilizaciones de los diferentes tipos de verificación.
Al hacer clic en una línea, se muestra a la derecha la fórmula de verificación correspondiente. Con un doble clic en una línea, cambia a la pestaña 'Detalles de verificación', donde puede revisar los valores intermedios y resultados de esta verificación.
Algunas verificaciones, como las de tensiones equivalentes, se realizan en cada punto de tensión. Otras verificaciones, como las de estabilidad, no requieren distinción entre puntos de tensión.
Fórmulas de verificación
En la sección derecha se muestran las fórmulas principales para calcular los valores intermedios así como el cálculo final del criterio de verificación (ver imagen Detalles de verificación dimensionamiento de acero). Si hace clic en una fórmula, se seleccionará la línea correspondiente en la categoría 'Valores de verificación' en los detalles de la verificación. Con el botón
en la parte inferior, puede alternar entre los símbolos de fórmula y los valores numéricos, y con el botón
mostrar una versión abreviada con la ecuación de verificación.
Puede usar las fórmulas de verificación también para la documentación. En el botón desplegable
hay varias opciones para la impresión.
El botón
permite alternar entre las fórmulas y la vista del modelo. Así puede localizar rápidamente el punto de verificación en el modelo.
Menús 'Vista' y 'Opciones'
En el diálogo 'Detalles de verificación', dispone de funciones de menú para abrir otros diálogos para la evaluación de resultados o para controlar la vista. Alternativamente, use los botones correspondientes. Estos tienen las siguientes funciones asignadas:
| Botón | Función |
|---|---|
|
Sincroniza detalles de verificación con objetos seleccionados en la tabla |
|
Sincroniza tabla de resultados con selección en los detalles de verificación |
|
Muestra u oculta la escala de referencia colorida en la pestaña Verificaciones en la ubicación |
|
Abre la ventana Distribución de resultados en la sección |
|
Abre la ventana Distribución de resultados en el punto de la superficie |
|
Abre ventana con información sobre propiedades del material de acero |
|
Abre ventana con información sobre propiedades de la sección |
|
Abre la ventana Diagrama temperatura-tiempo |
|
Abre el diálogo Distribución de resultados |
