En la pestaña Selección de modos puede especificar qué deformadas del modo son relevantes para el análisis del espectro de respuesta del caso de carga seleccionado. Debido a que el análisis se basa en un análisis de espectro de respuesta multimodal, puede seleccionar tantas deformadas como se requieran para el cálculo.
Información
Si no hay resultados del análisis modal, la tabla está vacía. Luego puede usar el botón
para determinar las deformadas sin salir de la pestaña de diálogo.
Activación del modo
En la tabla 'Activación del modo' están los periodos naturales T con las aceleraciones correspondientes Sa del espectro de respuesta y se incluyen en una lista los
Factores para masa modal eficaz
fme que existen en las direcciones X, Y y Z. El espectro de respuesta de la fila de la tabla seleccionada se muestra en la sección siguiente como un diagrama. La información en la tabla y en el diagrama están preestablecidos en relación con el periodo natural (botón
en el diagrama).

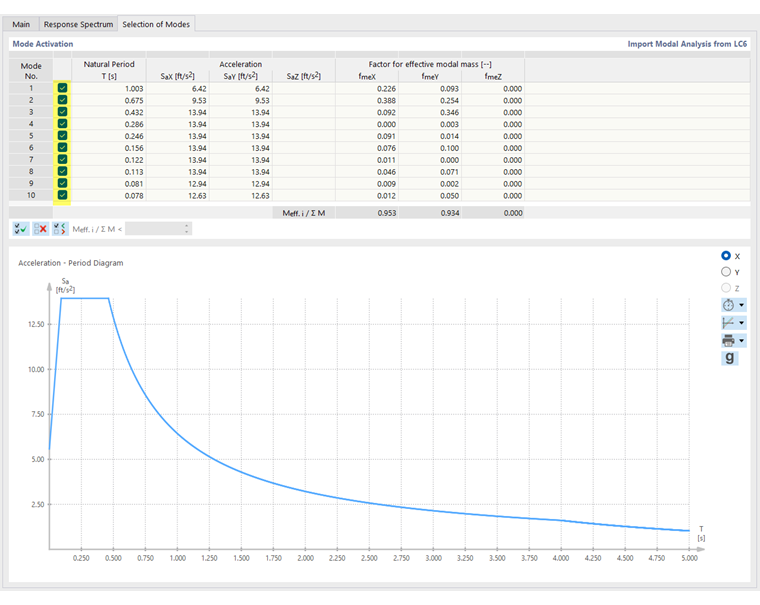

En la tabla, seleccione las deformadas del modo que se usarán para el análisis del espectro de respuesta. Se preestablecen todas las deformadas
. Puede definir su selección manualmente activando o desactivando la casilla de una deformada del modo.
Los botones debajo de la tabla facilitan la selección de las deformadas del modo. Los botones tienen las siguientes funciones:
| Botón | Función |
|---|---|
|
Selecciona todos los modos de vibración |
|
Desactiva todas las deformadas del modo |
|
Desactiva todas las deformadas del modo con un factor de masa modal eficaz menor que el valor que puede especificar en el campo de la derecha |
En el capítulo Frecuencias naturales consulte más información sobre cómo determinar los factores de masa modal eficaz.
Diagrama

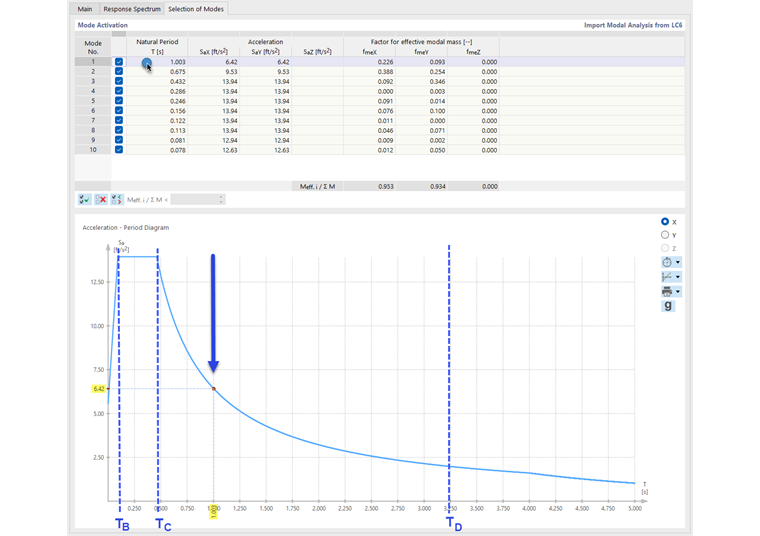

La sección inferior muestra el espectro de respuesta como un diagrama. Si selecciona una fila de la tabla, los valores asociados se muestran en el gráfico. De esta forma, puede comprobar rápidamente en qué área del espectro de respuesta se encuentra el modo de vibración.
Para cambiar entre los diagramas de las direcciones de excitación en X, Y y Z, consulte el capítulo Espectro de respuesta que describe los botones a la derecha del gráfico.
Con el botón
puede cambiar el diagrama a la representación de las frecuencias naturales f (consulte el capítulo
Espectro de respuesta
). Esto también afecta a la tabla.
.png?mw=760&hash=04ce148ce033eb1f0e918a1303ca5e9b416c35c1)
Los valores Sa en la tabla y en el diagrama se marcan con el Factor de escala afectado, que se introduce en la pestaña 'Espectro de respuesta' para cada dirección de excitación. Si el espectro de respuesta se rota con un ángulo α, las direcciones X e Y dadas en la tabla 'Activación del modo' denotan las direcciones locales rotadas correspondientes.

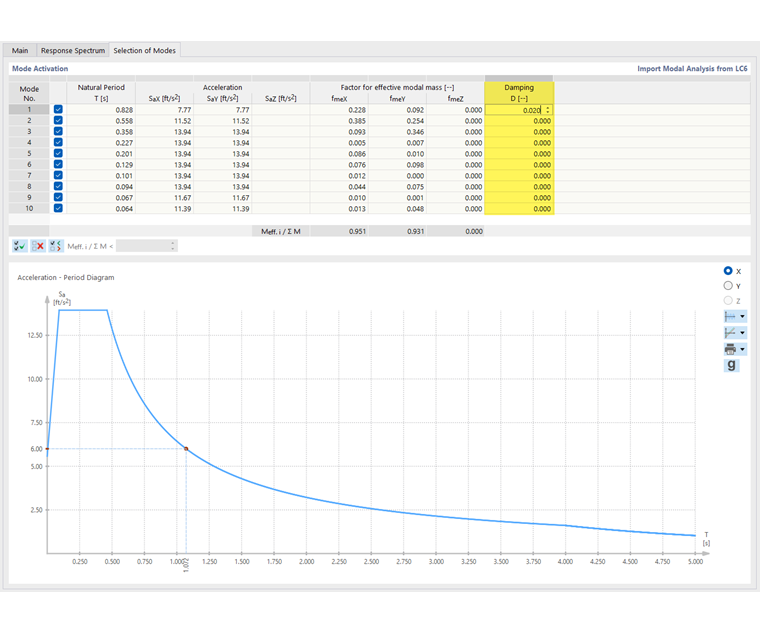

Amortiguamiento con la regla de combinación CQC
Para la regla CQC, se requieren los valores de amortiguamiento Di de Lehr, que se pueden definir de manera idéntica (constante) o diferente para cada modo de vibración del modelo. Si ha especificado en la Configuración del análisis espectral que los valores de amortiguamiento 'Diferente para cada modo', se deben especificar por separado en la columna 'Amortiguamiento'.
