Una configuración del análisis por empujes incrementales (PA) especifica las reglas según las cuales se aumenta la carga y finaliza el cálculo iterativo del desplazamiento previsto. Se preestablece un tipo de análisis estándar. Puede ajustar este tipo en cualquier momento o crear configuraciones adicionales de análisis por empujes incrementales.

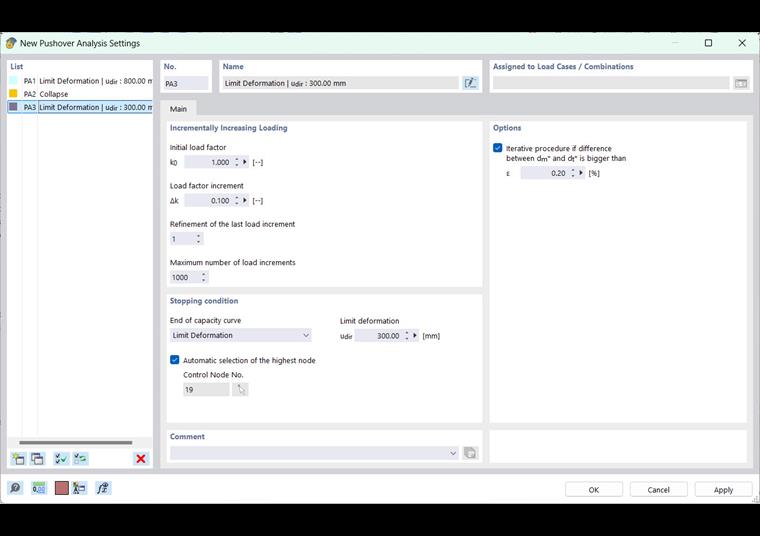

El diálogo 'Configuración del análisis por empujes incrementales' gestiona la configuración del tipo de análisis seleccionado en la 'Lista' de la izquierda.
Carga incrementando gradualmente
En esta sección puede definir cómo se debe aumentar gradualmente la carga horizontal.
Factor de carga inicial
El valor k0 representa el factor de inicio. Como regla general, el análisis comienza con 1.0 veces la carga lateral. En la ecuación (B.1) de la Norma EN 1998-1, por ejemplo, la carga generada se describe con la siguiente relación:
| E | Módulo de elasticidad |
| Mz,Rd | Momento flector de cálculo admisible sobre el eje z local |
| Φi | Desplazamiento relacionado |
Incremento del factor de carga
El factor Δk especifica el tamaño del paso con el que se aumenta la carga en el curso del análisis. Cuanto menor sea el factor, más tiempo durará el cálculo. Por otro lado, si el factor es demasiado grande, existe el riesgo de que el desplazamiento previsto no se determine con la precisión requerida.
Refinamiento del último incremento de carga
Este campo de entrada le permite subdividir el área crítica del último paso de carga con pasos de carga más sutiles. Esto significa que incluso con factores relativamente excesivos Δk, se puede realizar un cálculo rápido con una buena precisión de resultados.
Número máximo de incrementos de carga
El cálculo finaliza tan pronto como se alcanza el número máximo de niveles de carga. Esto evita que el análisis, para determinar la curva de capacidad, se ejecute sin fin o sin convergencia debido a los efectos de oscilación.
Condición de interrupción
En esta sección puede definir los criterios previstos del cálculo.
Fin de curva de capacidad
La curva de capacidad expresa la aptitud de la estructura para soportar cargas laterales. Hay dos opciones disponibles en la lista como objetivo para el cálculo de esta curva.
- Deformación límite: El cálculo finaliza tan pronto como se alcanza una determinada deformación. Puede especificar esta deformación límite manualmente en el campo de la derecha. Depende del desplazamiento previsto y, por lo tanto, de la fuerza sísmica (espectro de respuesta). En muchos casos, se puede utilizar como guía el 5% de la altura del edificio.
- Derrumbamiento: Las cargas que actúan horizontalmente se incrementan hasta que se produce una singularidad y el sistema falla.
Selección automática del nudo superior
La casilla está marcada de forma predeterminada. El nudo más alto del edificio representa así el nudo de control para la deformación límite o para registrar la deformación en la curva de capacidad. Si quita la marca de verificación, puede especificar un nudo diferente en el modelo.
Opciones
La casilla 'Método iterativo, si la diferencia entre dm* y dt* es mayor que ε', permite ajustar la precisión para la determinación iterativa del desplazamiento previsto dt*. Este procedimiento iterativo se menciona en EN 1998-1, B.5; corresponde al método N2 según [1]. Puede usar el valor ε para influir en la distancia permitida entre dos iteraciones como criterio de terminación y, por lo tanto, aumentar la precisión del resultado.
