Los complementos de análisis dinámico están completamente integrados en RFEM o RSTAB. Por lo tanto, puede usar todas las opciones conocidas del programa principal para documentar los resultados gráficos del análisis dinámico. El procedimiento general para la preparación de gráficos para la impresión se describe en el capítulo Gráfico del manual de RFEM.

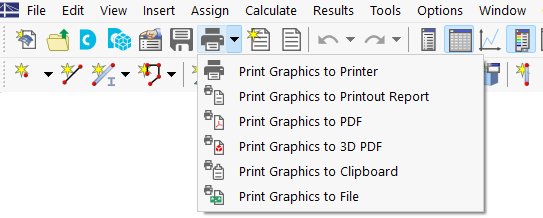

Puede imprimir la vista actual directamente usando la función de impresión o transferirla al informe.

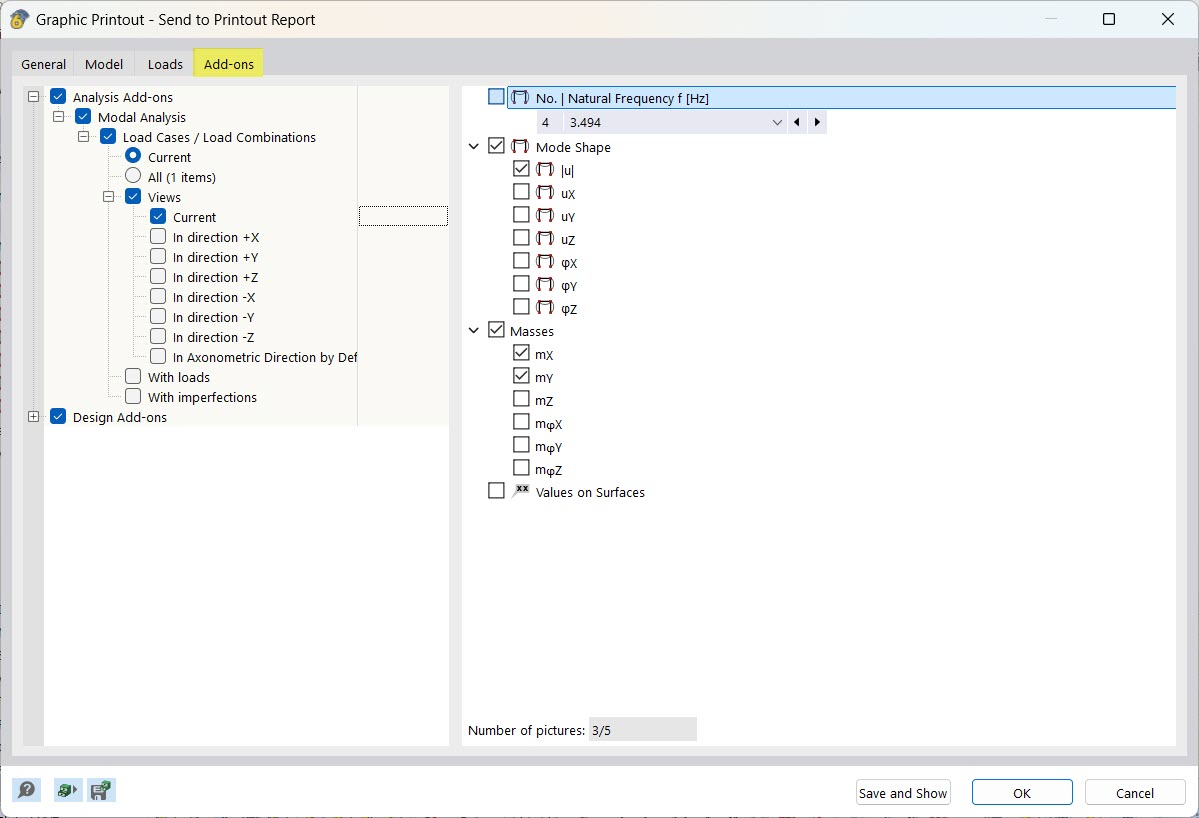

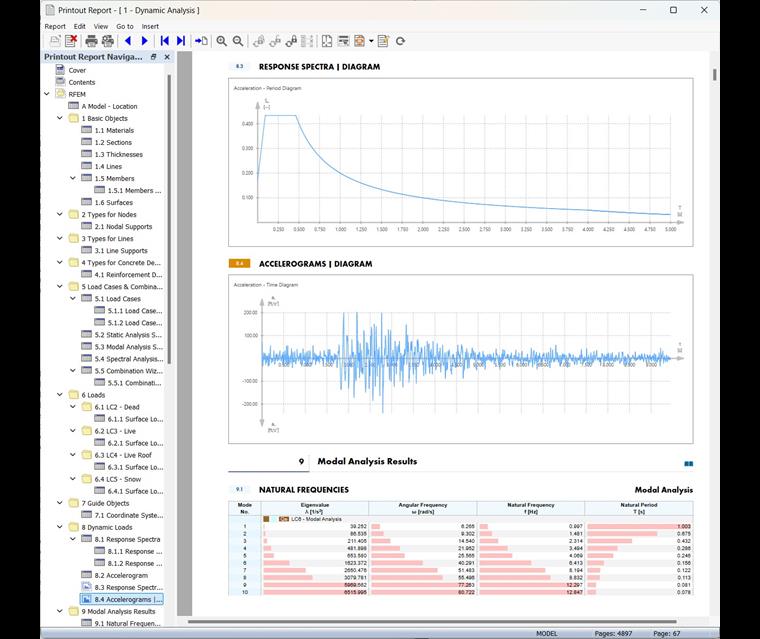

Cuando selecciona varios gráficos en el informe, también puede seleccionar todos los resultados disponibles del análisis modal en la pestaña Complementos. Los gráficos se ordenan en la carpeta de resultados para el análisis modal en el informe.
La impresión gráfica es especialmente útil para

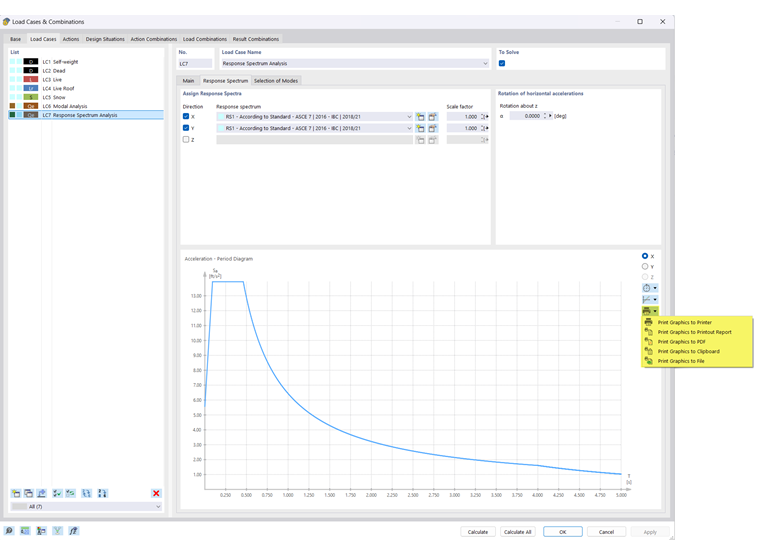

Diagramas
. En los diálogos correspondientes, hay varias opciones disponibles mediante el botón
para imprimir el diagrama actual.
