Combinaciones de carga del análisis en el dominio del tiempo

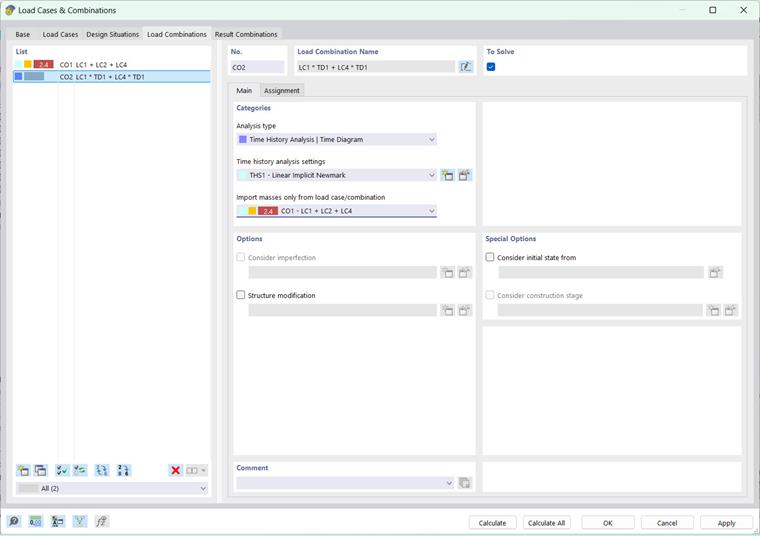

La pestaña Combinaciones de carga le permite es posible combinar varias situaciones de carga con diferentes diagramas de tiempos y superponerlas. Esto le permite simular una excitación que no solo es variable en el tiempo, sino que también cambia su posición, por ejemplo, un peatón cruzando un puente.

Seleccione en la lista el tipo de análisis Análisis en el dominio del tiempo ❘ Diagrama de tiempos . Esta opción no está disponible para acelerogramas.

Datos básicos

Las opciones de configuración en la pestaña Datos básicos se corresponden con las opciones de configuración de la pestaña Datos básicos para casos de carga.

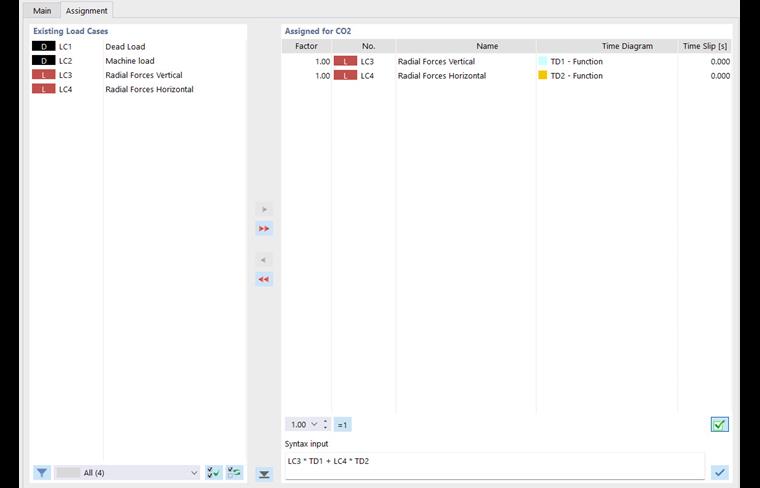

Asignación

En la pestaña Asignación, puede seleccionar los casos de carga que se utilizarán para el análisis en el dominio del tiempo.

La columna 'Casos de carga existentes' muestra todos los casos de carga de tipo 'Análisis estático' o 'Análisis en el dominio del tiempo | Diagrama de tiempos' incluidos en una lista de la tabla. La selección de casos de carga se describe en el capítulo Combinaciones de carga del manual de RFEM.

Consejo

Se puede asignar un diagrama de tiempos diferente a cada caso de carga. También puede usar un diagrama de tiempos varias veces.

Para los casos de carga del tipo 'Análisis en el dominio del tiempo', se adopta la configuración respectiva y se introduce en la sección de diálogo 'Asignada para CO' en las columnas 'Diagrama de tiempos' y 'Deslizamiento de tiempos'.
