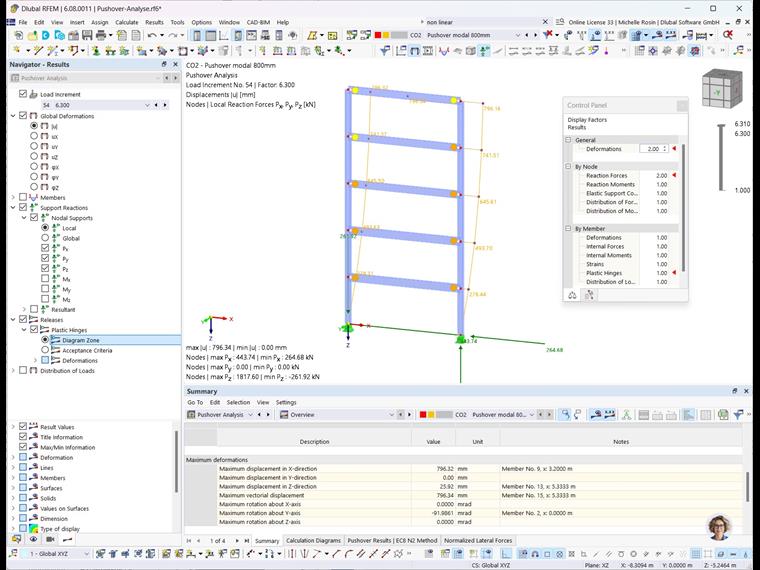

Después del cálculo correcto, se muestran los resultados de una combinación de cargas de empujes incrementales: En la ventana de trabajo se pueden ver las deformaciones globales, en la tabla se pueden ver los parámetros del análisis por empujes incrementales así como las deformaciones, esfuerzos en apoyos y esfuerzos internos de los nudos y barras. Por lo tanto, los resultados del análisis por empujes incrementales están completamente integrados en la interfaz del programa de RFEM o RSTAB.
Ventana de trabajo

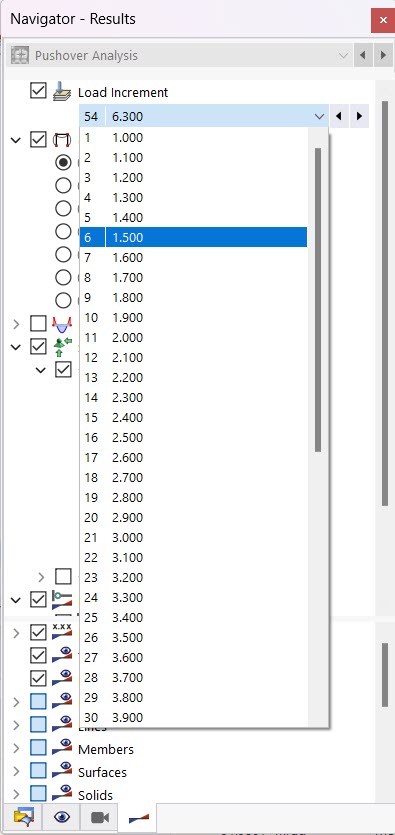

En la parte superior del 'Navegador - Resultados', seleccione el nivel de carga que se usará para representar los resultados. También puede usar los botones
y
para intercambiar entre las entradas.
Para la representación gráfica de los resultados, todos los tipos de resultados que también están disponibles para un caso de carga estático están disponibles para su selección en el navegador. Dependiendo del tipo de modelo, estos son, por ejemplo, las deformaciones globales, los esfuerzos internos en barra y superficie y las reacciones en los apoyos. Los tipos de resultados de los objetos del modelo se describen en el capítulo Resultados del manual de RFEM. Además, en la categoría del navegador Liberaciones, puede definir qué criterios de resultados se muestran gráficamente para las Articulaciones plásticas.

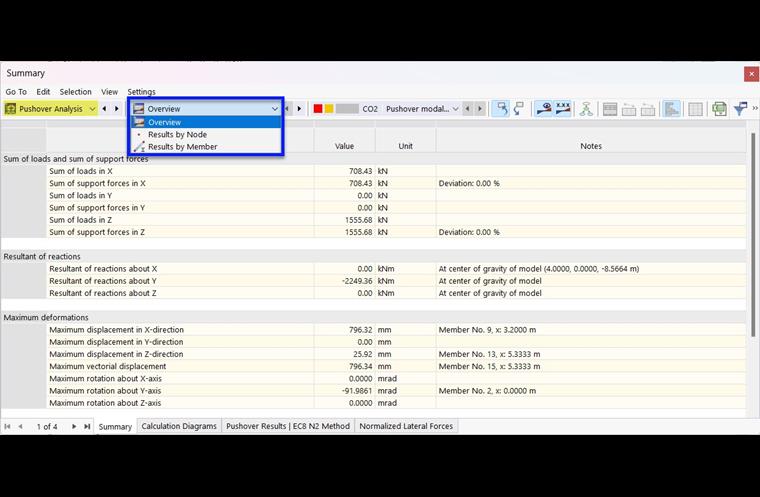

Las tablas de resultados del análisis dinámico se muestran automáticamente cuando visualiza los resultados de la combinación de cargas de empujes incrementales. Puede usar las categorías y subcategorías para controlar la visualización de los resultados en la tabla (consulte el capítulo Tablas del manual de RFEM). Hay varias subcategorías disponibles para el análisis por empujes incrementales. Se presentan en los siguientes capítulos.
Las opciones para evaluar los resultados se describen en general en el capítulo Evaluación de resultados del manual de RFEM.
Unidades y decimales
Puede ajustar las unidades y decimales como se describe en el capítulo Unidades y decimales. Dado que nos ocupamos principalmente de deformaciones, esfuerzos internos, tensiones y esfuerzos en apoyos, los parámetros de la categoría Análisis estático descritos en el capítulo Cambio de unidades del manual de RFEM son relevantes.
