Documentación

Todos los complementos para el análisis dinámico están completamente integrados en la interfaz de usuario de RFEM o RSTAB. Para la documentación de los datos de entrada y los resultados, están disponibles todas las funciones del Informe, como se describe en el capítulo Informes del manual de RFEM.

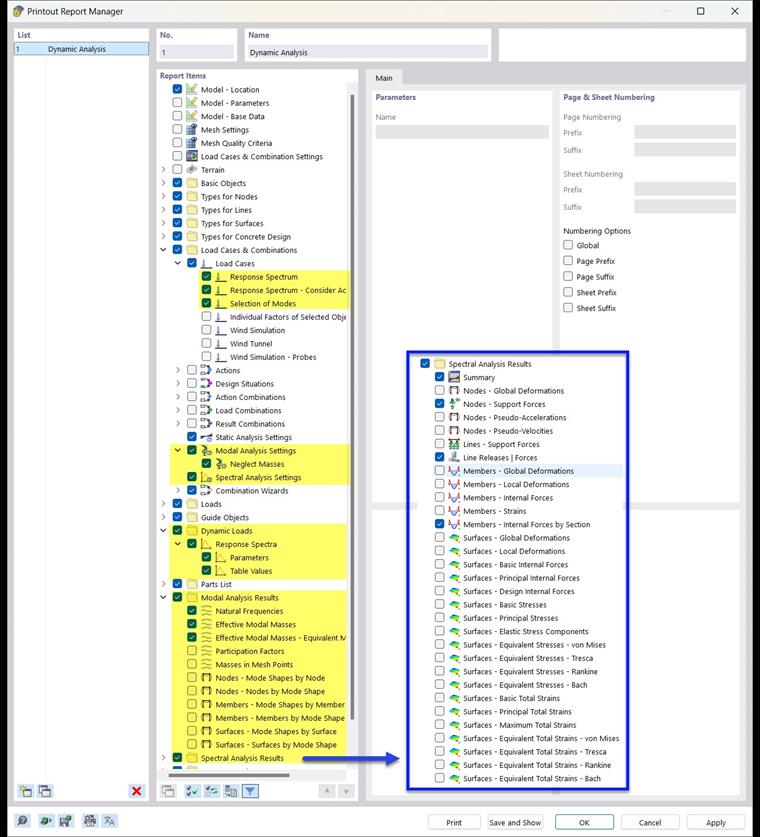

01 Selección de datos de análisis dinámicos en el Administrador de informes

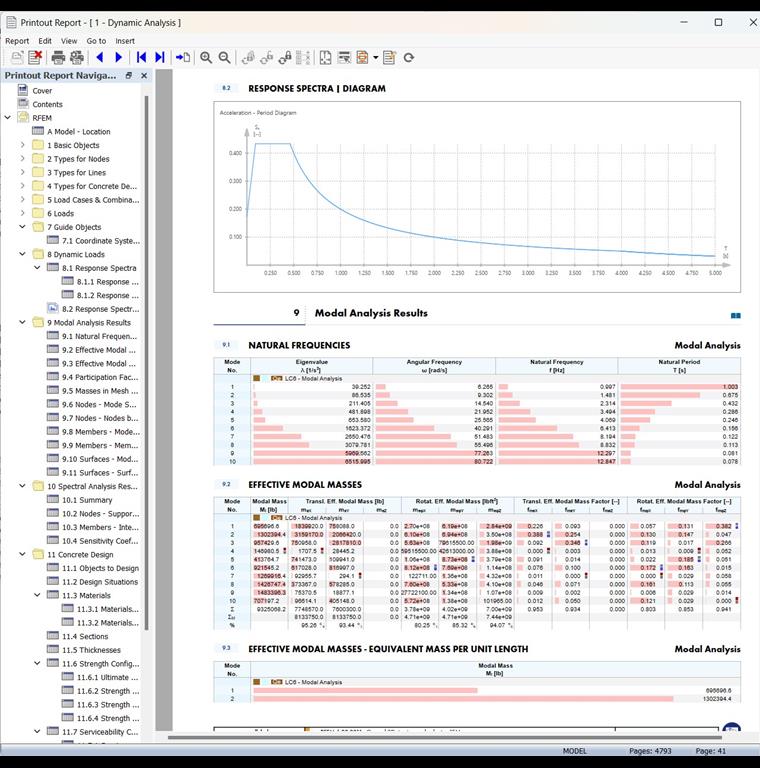

02 Informe con datos de análisis dinámicos

análisis modal

Los siguientes elementos se pueden imprimir en el informe:

• Configuración del análisis modal
• Resultados del análisis modal
  • Frecuencias naturales, masas modales eficaces, factores de participación, masas en puntos de la malla
  • Resultados por nudo
  • Resultados por barra
  • Resultados por superficie
  • Resultados por sólido

Análisis del espectro de respuesta

Los siguientes elementos se pueden imprimir en el informe:

• Configuración del análisis espectral
• Espectros de respuesta asignados
• Selección de modos
• Cargas dinámicas
  • Espectros de respuesta: parámetros, valores de tabla
  • Acelerograma

• Resultados del análisis espectral
  • Resumen
  • Resultados por nudo
  • Resultados por línea
  • Resultados por barra
  • Resultados por superficie
  • Resultados por sólido

Análisis en el dominio del tiempo

Los siguientes elementos se pueden imprimir en el informe:

• Configuración del análisis en el dominio del tiempo
• Cargas dinámicas
  • Diagramas de tiempo
  • Acelerograma

• Resultados del análisis en el dominio del tiempo
  • Resumen
  • Diagramas de cálculo
  • Resultados por nudo
  • Resultados por línea
  • Resultados por barra
  • Resultados por superficie

Análisis con el método del empuje incremental ("pushover")

Los siguientes elementos se pueden imprimir en el informe:

• Resultados del análisis por empujes incrementales
  • Resumen
  • Diagramas de convergencia
  • Diagramas de cálculo
  • Método EC8 N2
  • Carga lateral normalizada
  • Resultados por nudo
  • Resultados por barra
