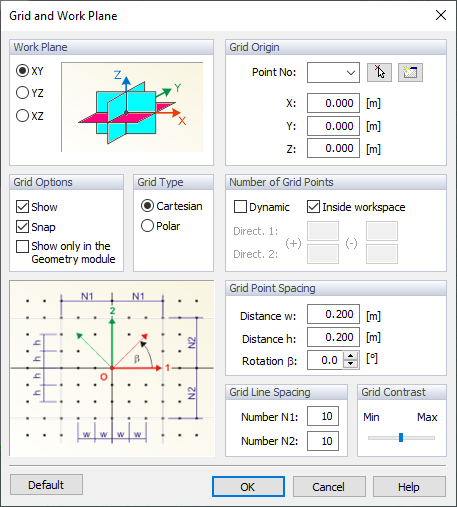

Los puntos de rejilla son útiles cuando se definen objetos gráficamente. Para abrir la configuración de la rejilla, seleccione "Rejilla" y "Plano de trabajo" en el menú "Herramientas". Alternativamente, use el botón de la barra de herramientas
.
El "Plano de trabajo" puede ser paralelo a uno de los tres planos globales: XY, YZ o XZ (la selección también es posible utilizando los botones de la barra de herramientas
, es decir, sin abrir este cuadro de diálogo).
De forma predeterminada, el "Origen de la rejilla" se encuentra en el punto cero. Utilice el
para seleccionar un punto diferente en la ventana de trabajo o introducir sus coordenadas. El
le permite definir un nuevo punto de referencia.
En las secciones a continuación, hay opciones específicas disponibles para ajustar el "Tipo de rejilla" (disposición cartesiana o polar), el "Número de puntos de rejilla" y la "Separación de puntos de rejilla", por ejemplo.
