Ce manuel décrit l’add-on Dimensionnement acier pour les programmes RFEM 6 et RSTAB 9. Comme la saisie et les fonctions de l’add-on sont identiques dans les deux programmes, la description est donnée à l’aide de RFEM. Les explications s’appliquent également à RSTAB.

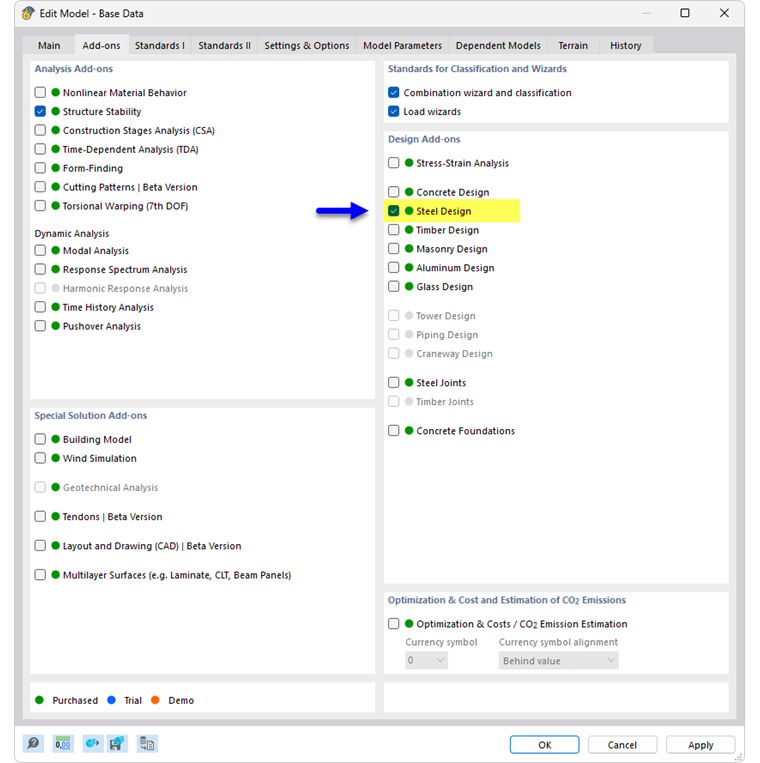

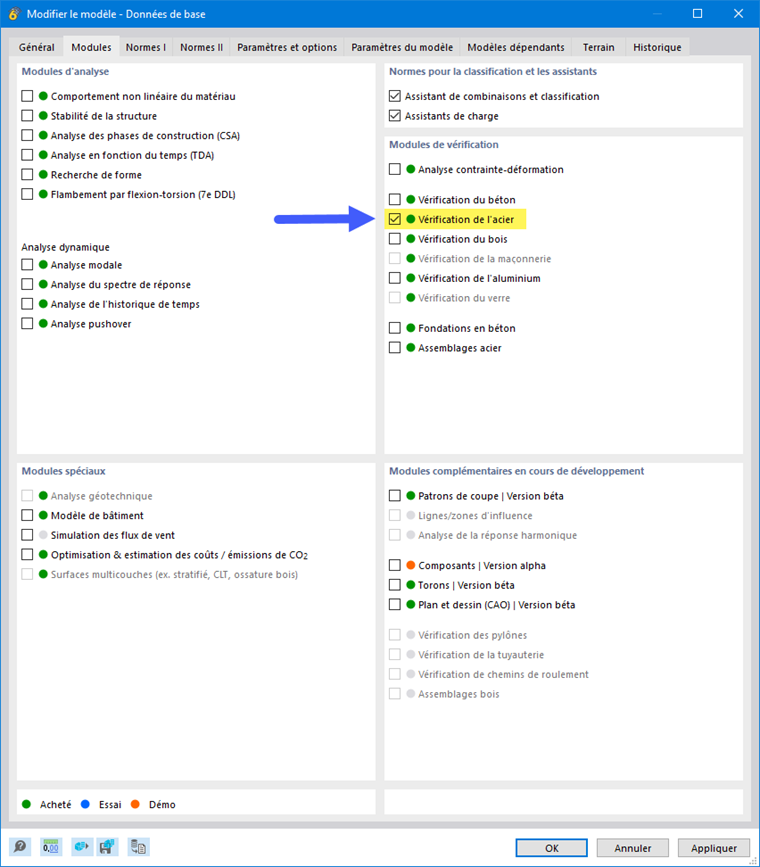

Activer l’add-on
Vous pouvez activer ou désactiver l’utilisation de l’add-on de dimensionnement dans l’onglet Add-ons des Données de base du modèle.
Un point vert devant la désignation de l’add-on signifie qu’une licence est disponible pour vous. Un point orange ou bleu indique que vous ne pouvez utiliser l’add-on qu’en version démo ou d’essai et que l’étendue des fonctions est limitée.

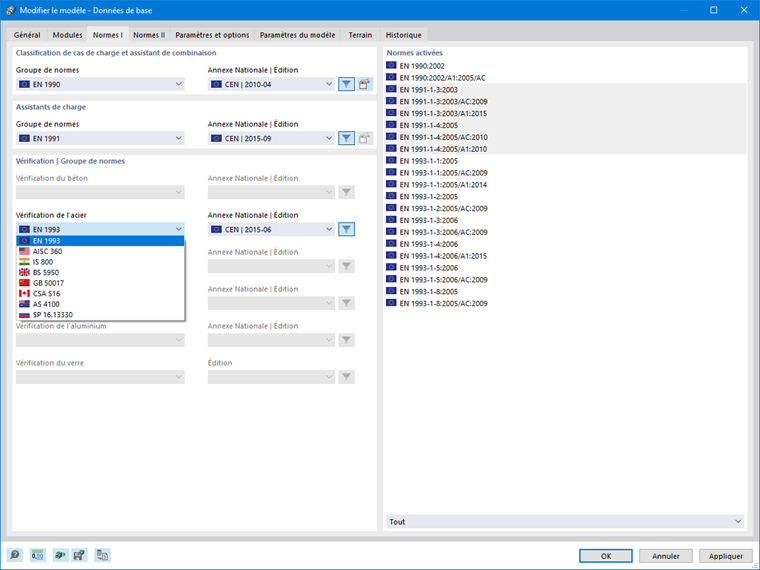

Définir la norme
Dans l’onglet Normes I des données de base du modèle, vous pouvez sélectionner la norme ainsi que l’Annexe Nationale ou l’édition à utiliser pour le dimensionnement acier (voir aussi le chapitre Normes I du manuel RFEM). Les boîtes de dialogue de saisie du dimensionnement acier sont automatiquement adaptées à cette norme.
Vous trouverez les normes de dimensionnement actuellement disponibles dans la Description du produit Dimensionnement acier.
Interface utilisateur du programme

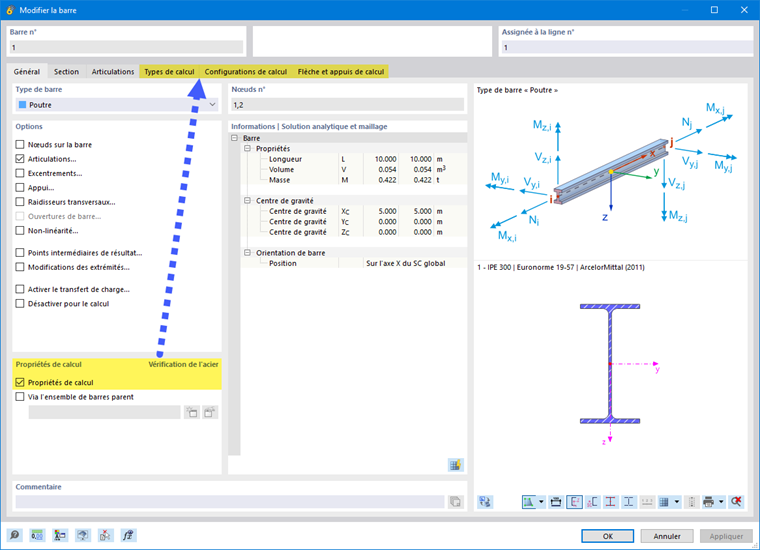

Lorsque vous avez activé l’add-on de dimensionnement et défini la norme, l’interface utilisateur s’enrichit de nouvelles entrées dans le Navigateur, les tableaux et les boîtes de dialogue. Les paramètres du dimensionnement acier sont ainsi entièrement intégrés au programme. Les propriétés de dimensionnement sont alors débloquées pour toutes les barres et tous les ensembles de barres qui utilisent un matériau de type acier.
