Tento manuál popisuje addon „navrhování ocelových konstrukcí“ pro programy RFEM 6 a RSTAB 9. Vzhledem k tomu, že vstup a funkce addonu jsou v obou programech identické, popis se vztahuje pouze na RFEM. Vysvětlení však platí i pro RSTAB.

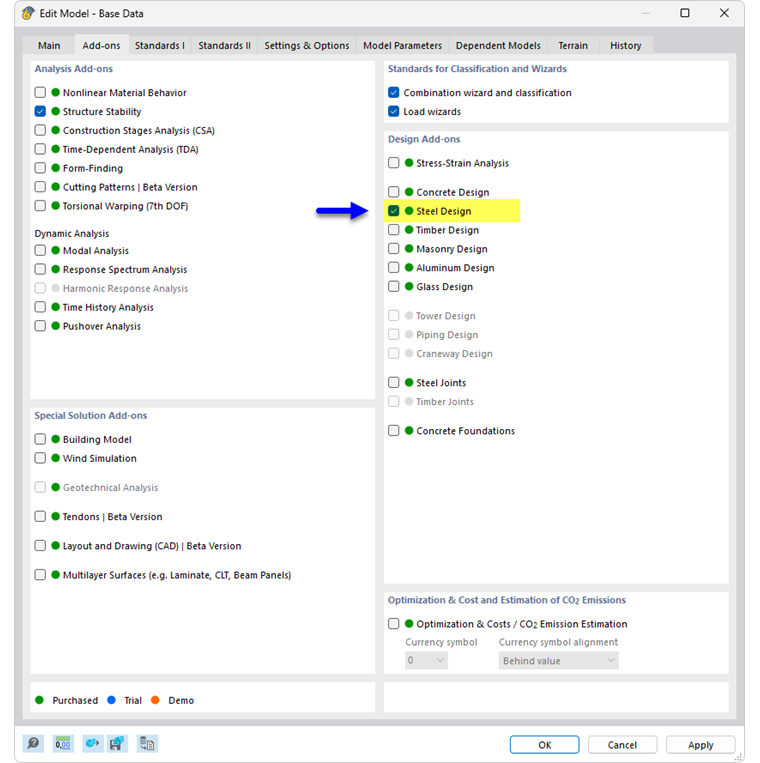

Aktivace addonu
Doplněk pro návrh můžete aktivovat nebo deaktivovat na záložce „Addony“ v „Základních údajích o modelu“ .
Zelená tečka před popisem addon znamená, že licence je k dispozici v aktuálně vybrané konfiguraci licence. Oranžová nebo modrá tečka znamená, že addon je k dispozici pouze v demo režimu nebo jako součást zkušební verze a rozsah funkcí je omezený.

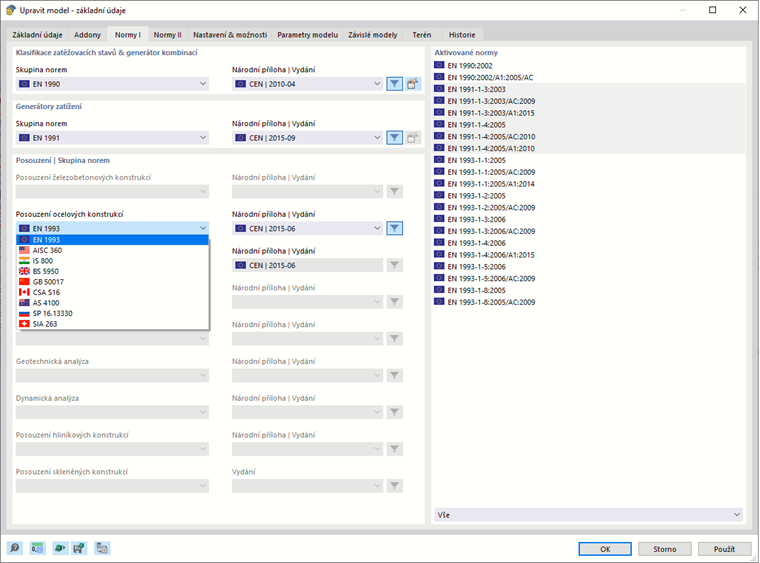

Specifikace normy
Na záložce ‚‘'Normy I'‚‘ v základních datech modelu můžete vybrat normu a národní přílohu nebo vydání, které bude použito pro návrh ocelových konstrukcí (viz také kapitola Normy I příručky RFEM). Vstupní dialogová okna programu Steel Design se automaticky přizpůsobí této návrhové normě.
_cs2.png?mw=760&hash=52b493b955db40771536633057c2496ac508e4b7)
Aktuálně dostupné návrhové normy naleznete v popisu produktu Steel Design.
Uživatelské rozhraní programu

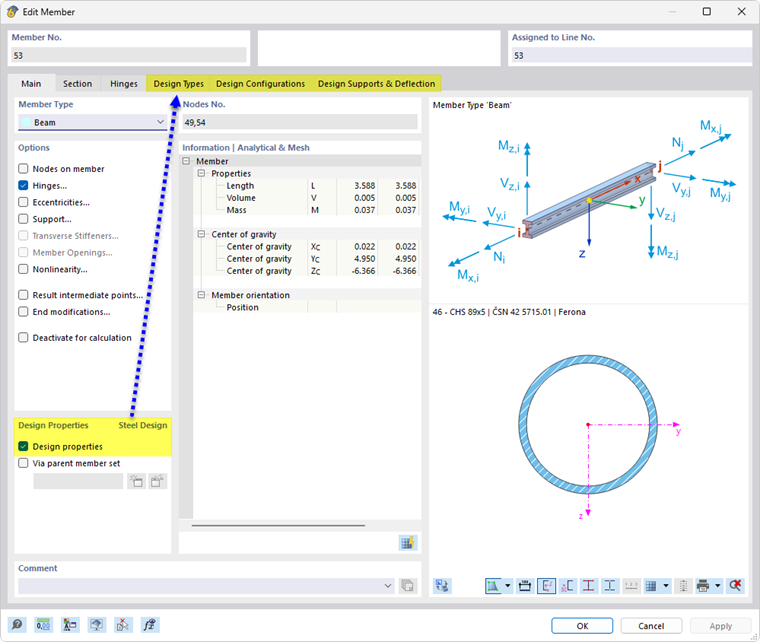

Po aktivaci addon a výběru návrhových norem se uživatelské rozhraní v programu RFEM rozšíří o několik nových položek v navigátoru, tabulkách a dialogových oknech. Parametry návrhu oceli jsou tak plně integrovány do programu. Tím se aktivují vlastnosti posouzení pro všechny prvky a sady prutů, které používají materiál typu Ocel.
