Los casos de carga se pueden superponer en una combinación de carga ( LC ). Una combinación de carga resume los esfuerzos internos de los casos de carga contenidos, teniendo en cuenta los factores.
Si los números de barra y las posiciones de barra x en los casos de carga son idénticos, se crean los valores del caso de carga superpuestos según la regla de combinación.
Lista
La lista ' ' administra todas las combinaciones de carga del modelo. La tabla # extbookmark manual | lista-de-objetos-tabla | La lista de tipos de objetos describe los botones que puede usar para crear, copiar o eliminar objetos de una lista.
No y nombre de la combinación de cargas
El número de la nueva combinación de carga está preestablecido pero se puede cambiar. El orden es irrelevante para la numeración. Tampoco tiene que ser continuo; se permiten interrupciones en la numeración.
El 'Nombre de combinación de carga' es una descripción breve. Se basa en los factores de seguridad y números de los casos de carga, reflejando las reglas de combinación.
Para calcular
La casilla de verificación 'Para resolver' controla si la combinación de carga seleccionada se analiza durante el cálculo.
Asignación
En la pestaña Asignación , puede comprobar los casos de carga que se incluyen en la combinación de carga y según qué criterio se combinan. La columna 'Asignado para CO' muestra los casos de carga con los factores correspondientes para la combinación de carga seleccionada en la lista.

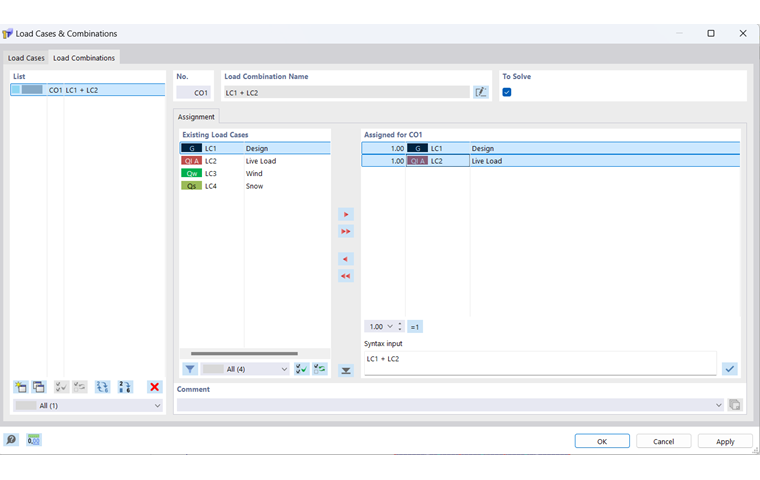

Definir combinación de carga
Use el botón
al final de la lista ' ' para crear una combinación de carga.
La columna 'Casos de carga existentes' enumera todos los casos de carga que ha creado. Para transferir un caso de carga a la lista ' Asignado para CO ', use las siguientes opciones:
- Haga doble clic en el caso de carga.
- Seleccione el caso de carga o varios casos de carga manteniendo presionada la tecla [Ctrl]. Luego, haga clic en el botón
.
Para cambiar el factor de un caso de carga, active la primera columna de esta fila del caso de carga. Introduzca el factor correcto o selecciónelo de la lista.
En la sección del diálogo ' Entrada de sintaxis ', puede definir la combinación de cargas directamente introduciendo los casos de carga incluyendo los coeficientes. Luego, asigne el criterio de definición con el botón
.
