Lastkombinationen

Lastfälle können in einer Lastkombination (LK) überlagert werden. Eine Lastkombination fasst die Schnittgrößen der enthaltenen Lastfälle unter Berücksichtigung der Faktoren zusammen.

Wenn die Stabnummern und Stabstellen x in den Lastfällen identisch sind, werden die überlagerten Lastfall-Werte gemäß Kombinationsregel gebildet.

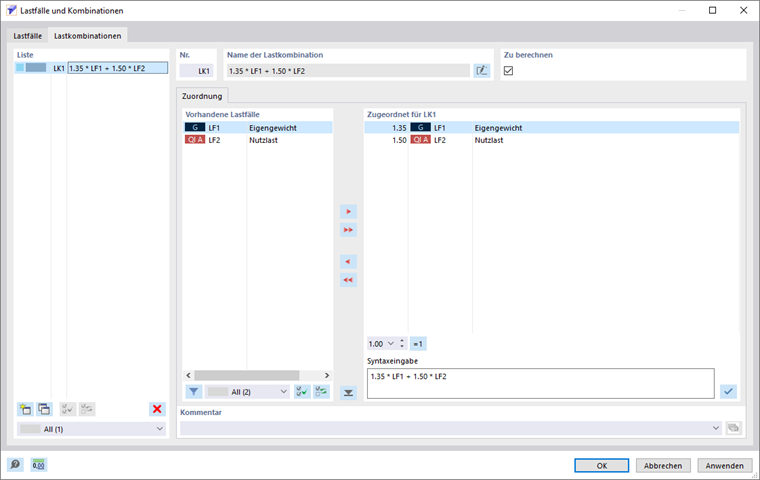

01 Dialog 'Lastfälle und Kombinationen', Register 'Lastkombinationen'

Liste

Die 'Liste' verwaltet alle Lastkombinationen des Modells. In der Tabelle Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.

Nr. und Name der Lastkombination

Die Nummer der neuen Lastkombination ist voreingestellt, kann jedoch geändert werden. Bei der Nummerierung spielt die Reihenfolge keine Rolle. Sie muss auch nicht fortlaufend sein; Lücken in der Nummerierung sind zulässig.

Der 'Name der Lastkombination' stellt eine Kurzbezeichnung dar. Sie basiert auf den Sicherheitsfaktoren und Nummern der Lastfälle und spiegelt die Kombinationsregeln wider.

Zu berechnen

Das Kontrollfeld 'Zu berechnen' regelt, ob die selektierte Lastkombination bei der Berechnung untersucht wird.

Zuordnung

Im Register Zuordnung können Sie überprüfen, welche Lastfälle in der Lastkombination erfasst sind und nach welchen Kriterien sie kombiniert werden. In der Spalte 'Zugeordnet für LK' werden die Lastfälle mit zugehörigen Faktoren für die in der Liste selektierte Lastkombination ausgewiesen.

Lastkombination definieren

Mithilfe der Schaltfläche am Ende der 'Liste' können Sie eine Lastkombination anlegen.

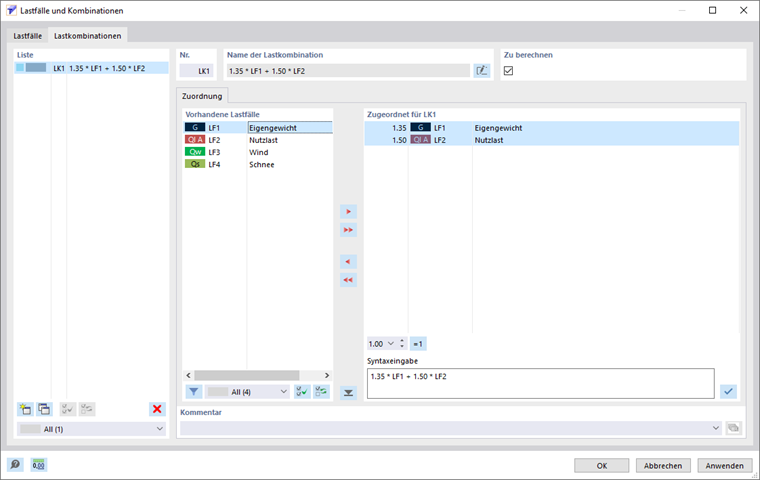

03 Lastkombination definieren

In der Spalte 'Vorhandene Lastfälle' sind alle Lastfälle aufgelistet, die Sie angelegt haben. Um einen Lastfall in die Liste 'Zugeordnet für LK' zu übertragen, können Sie folgende Möglichkeiten nutzen:

• Doppelklicken Sie den Lastfall.
• Selektieren Sie den Lastfall oder mehrere Lastfälle mit gedrückter [Strg]-Taste. Klicken Sie dann auf die Schaltfläche .

Um den Beiwert eines Lastfalls zu ändern, aktivieren Sie die erste Spalte dieser Lastfallzeile. Tragen Sie den korrekten Faktor ein oder wählen ihn in der Liste aus.

Im Abschnitt 'Syntaxeingabe' können Sie die Lastkombination direkt definieren, indem Sie die Lastfälle mit Beiwerten eintragen. Weisen Sie das Definitionskriterium dann mit der Schaltfläche zu.
