Zatěžovací stavy lze skládat do kombinace zatížení ( ZS ). Kombinace zatížení sumarizuje vnitřní síly obsažených zatěžovacích stavů se zohledněním faktorů.
Pokud jsou čísla prutů a umístění prutů x v zatěžovacích stavech stejná, vytvoří se superponované hodnoty zatěžovacích stavů podle kombinačního pravidla.
Seznam
V 'seznamu' se spravují všechny kombinace zatížení modelu. Tabulka # extbookmark manual | tabulka-objektu-seznamu | Seznam typů objektů popisuje tlačítka, pomocí kterých lze vytvářet, kopírovat nebo mazat objekty v seznamu.
Číslo a název kombinace zatížení
Číslo nové kombinace zatížení se vyplní automaticky, uživatel ho však může změnit. Pořadí nehraje roli při číslování. Také nemusí být spojitý; mezery v číslování jsou přípustné.
' Název kombinace zatížení ' je krátký popis. Vychází se ze součinitelů spolehlivosti a čísel zatěžovacích stavů se zohledněním kombinačních pravidel.
Řešit
Zaškrtávací políčko 'Řešit' určuje, zda se vybraná kombinace zatížení při výpočtu analyzuje.
Přiřazení
V záložce Přiřazení je možné zkontrolovat, které zatěžovací stavy jsou obsaženy v kombinaci zatížení a podle jakých kritérií jsou kombinovány. Ve sloupci 'Přiřazeno pro KZ' se zobrazí zatěžovací stavy s příslušnými součiniteli pro kombinaci zatížení vybranou v seznamu.

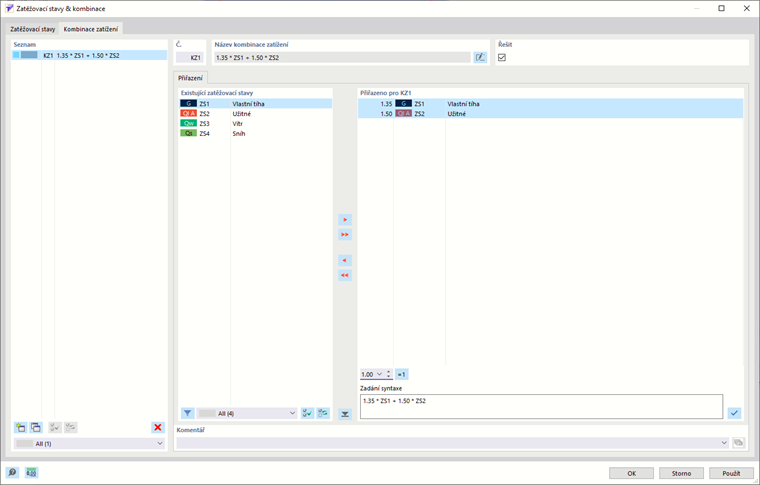

Definujte kombinaci zatížení
Pomocí tlačítka
na konci 'seznamu' lze vytvořit kombinaci zatížení.
Ve sloupci 'Existující zatěžovací stavy' jsou uvedeny všechny vytvořené zatěžovací stavy. Chcete -li přenést zatěžovací stav do seznamu ' Přiřazeno pro KZ ', použijte následující možnosti:
- Dvakrát klikněte na zatěžovací stav.
- Zatěžovací stav nebo několik zatěžovacích stavů vybereme stiskem klávesy [Ctrl]. Poté klikněte na tlačítko
.
Pro změnu součinitele zatěžovacího stavu je třeba aktivovat první sloupec dané řady. Zadejte správný součinitel nebo ho vyberte ze seznamu.
V sekci 'Zadání syntaxe' lze zadat kombinaci zatížení přímo zadáním zatěžovacích stavů včetně koeficientů. Pomocí tlačítka
pak přiřadíme kritérium zadání.
