Les cas de charge peuvent être superposés dans une combinaison de charges ( CC ). Une combinaison de charges résume les efforts internes des cas de charge contenus en considérant les facteurs.
Si les numéros de barre et les positions de barre x dans les cas de charge sont identiques, les valeurs de cas de charge superposées sont créées selon la règle de combinaison.
Liste
La 'liste' gère toutes les combinaisons de charges du modèle. Le tableau # extbookmark manual | liste-objet-tableau | Liste des types d'objet décrit les boutons que vous pouvez utiliser pour créer, copier ou supprimer des objets d'une liste.
N° et nom de la combinaison de charges
Le numéro de la nouvelle combinaison de charges est prédéfini, mais peut être modifié. L'ordre n'est pas pertinent pour la numérotation. Il n'est pas nécessaire qu'elle soit continue non plus ; des espaces dans la numérotation sont autorisés.
Le « Nom de la combinaison de charges » est une brève description. Il est basé sur les coefficients de sécurité et les numéros des cas de charge, reflétant les règles de combinaison.
À calculer
La case « À calculer » contrôle si la combinaison de charges sélectionnée est analysée pendant le calcul.

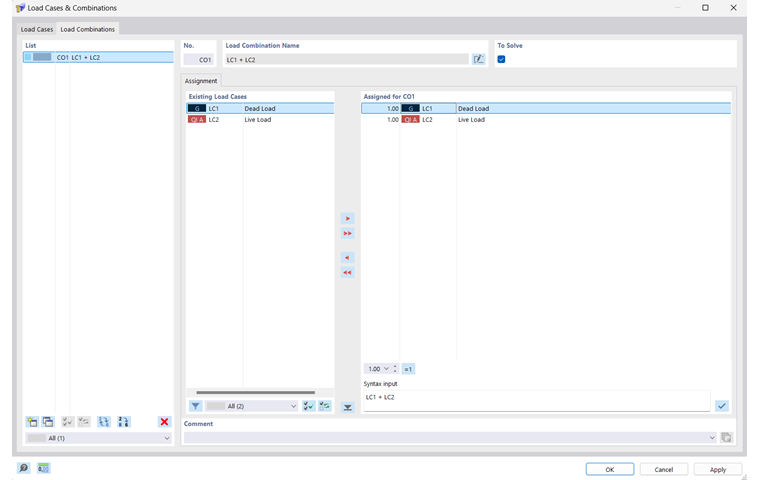

Attribution
Dans l'onglet Attribution, vous pouvez vérifier les cas de charge inclus dans la combinaison de charges et selon quels critères ils sont combinés. La colonne 'Affectée pour CO' affiche les cas de charge avec les facteurs correspondants pour la combinaison de charges sélectionnée dans la liste.

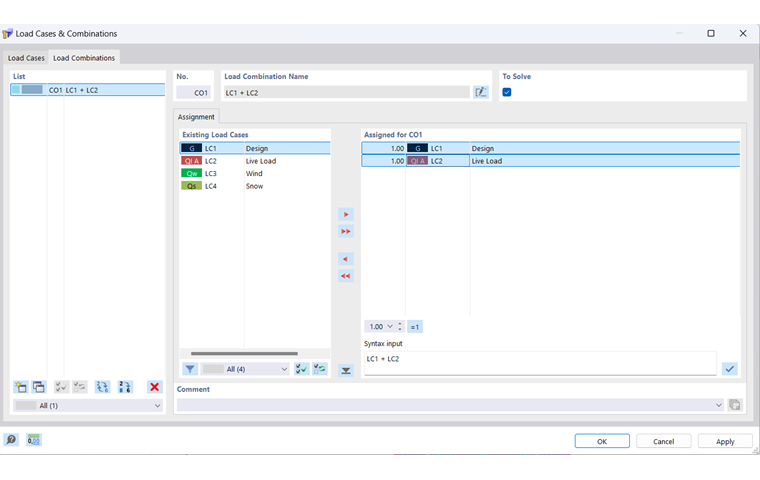

Définir la combinaison de charges
Utilisez le bouton
à la fin de la 'liste' pour créer une combinaison de charges.
La colonne « Cas de charge existants » liste tous les cas de charge que vous avez créés. Pour transférer un cas de charge vers la liste « Assigné pour CO », utilisez les options suivantes :
- Double-cliquez sur le cas de charge.
- Sélectionnez le ou plusieurs cas de charge en maintenant la touche [Ctrl] enfoncée. Puis, cliquez sur le bouton
.
Pour modifier le facteur d'un cas de charge, activez la première colonne de cette rangée de cas de charge. Entrez le facteur correct ou sélectionnez-le dans la liste.
Dans la section « Entrée de syntaxe », vous pouvez définir directement la combinaison de charges en entrant les cas de charge, y compris les coefficients. Assignez ensuite le critère de définition à l'aide du bouton
.
