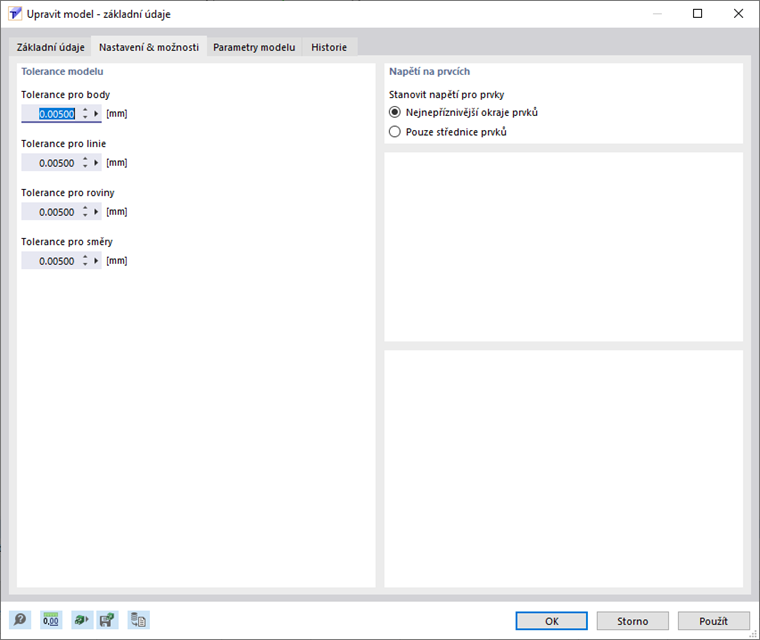

V záložce Nastavení a možnosti můžete upravit předvolby pro výpočet a také geometrické tolerance objektů.

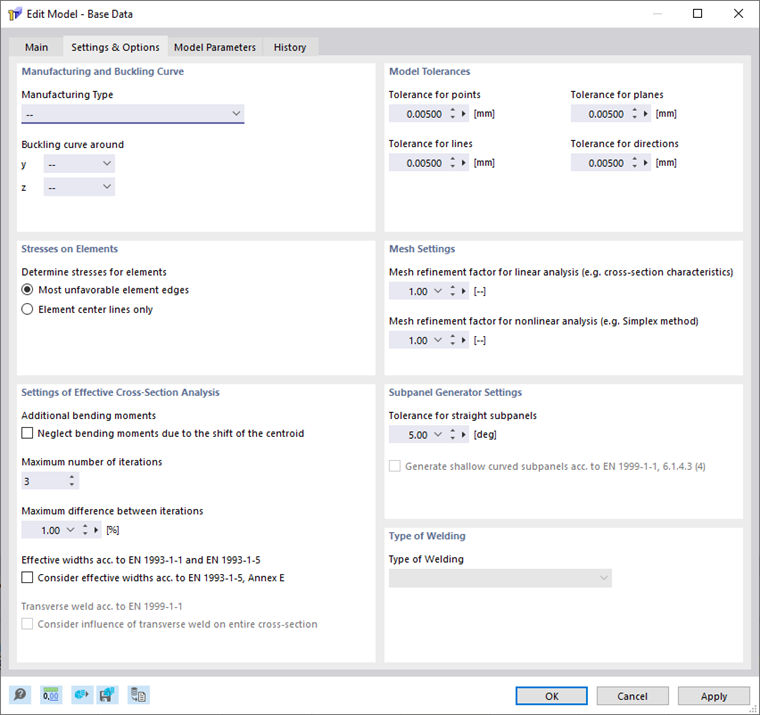

Způsob výroby a čára vzpěru
Způsob výroby profilu můžete vybrat ze seznamu. K dispozici jsou následující způsoby výroby:
- --
- válcovaný za tepla
- tvářený za studena
- svařovaný
- řezaný
- lepené lamelové dřevo
Způsob výroby určuje v doplňku Ocelové posouzení, podle které části normy se bude provádět posouzení.
Čáru vzpěru profilu kolem os y a z můžete vybrat ze seznamu. Pro RSECTION nemají čáry vzpěru žádný význam. Teprve při použití profilů v RSTAB/ RFEM se uplatní předpisy pro uvažování imperfekcí nebo pro posouzení stability v posuzovacích doplňcích.
Napětí v prvcích
Oba zaškrtávací políčka určují, pro která místa prvku se mají napětí stanovit: lze je vypočítat buď pro nejnepříznivější hranu prvku (standard), nebo pouze pro střednice prvku.
Nastavení analýzy účinného průřezu
Nastavení analýzy účinného průřezu se zobrazí, pokud jste v záložce Basis aktivovali zaškrtávací políčko 'Účinný průřez / ocelový / hliníkový profil'.
Dodatečné ohybové momenty
U nesouměrných, v tlaku namáhaných, lokálně vybočením ohrožených průřezů se poloha těžiště účinného průřezu posouvá ve srovnání s hrubým průřezem. Vnější tlaková síla působící soustředně na hrubý průřez nyní působí na účinný průřez mimo střed a vzniká dodatečný ohybový moment. Tento dodatečný ohybový moment je standardně při výpočtu zohledněn. Aktivujte zaškrtávací políčko, pokud chcete tento dodatečný ohybový moment zanedbat.
Iterace
Stanovení účinného průřezu vyžaduje iterativní postup. V poli 'Maximální počet iterací' můžete stanovit nejvyšší možný počet výpočetních průchodů. Jakmile bude pod překročena v poli 'Maximální rozdíl mezi iteracemi' definovaná odchylka mezi výsledky dvou iterací, výpočet skončí.
Zohlednit účinné šířky podle EN 1993-1-5, příloha E
Toto zaškrtávací políčko je přístupné pouze tehdy, pokud jste v záložce Basis vybrali normy EN 1993-1-1 a EN 1993-1-5. EN 1993-1-5 popisuje v příloze E alternativní metodu stanovení účinných průřezů pro napětí pod mezí kluzu. Aktivujte toto zaškrtávací políčko, pokud má být účinný průřez vypočten podle přílohy E.
Příčná svarová housenka podle EN 1999-1-1
Toto zaškrtávací políčko je přístupné pouze tehdy, pokud jste v záložce Basis vybrali normu EN 1999-1-1. Aktivujte toto zaškrtávací políčko, pokud chcete zohlednit lokálně omezené snížení pevnosti v teplem ovlivněné oblasti v důsledku příčných svarů. Jako svařovací postupy jsou k dispozici MIG a WIG.
Tolerance modelu
Při modelování nebo importu dat z CAD programu mohou u modelových objektů vzniknout drobné geometrické odchylky. RSECTION tyto nepřesnosti automaticky odstraní, pokud jsou překročeny určité vzdálenosti. Takto se velmi blízko ležící body spojí, čáry mimo roviny se začlení do částí nebo se dvě čáry vedené minimálně různými směry považují za rovnoběžné.
Přednastavené tolerance jsou vhodné pro většinu modelů. U malých rozměrů modelu může být nutné tolerance odpovídajícím způsobem upravit.
Nastavení sítě
Obě vstupní pole umožňují ovlivnit diskretizaci. S faktorem menším než 1 vznikne jemnější síť, s faktorem větším než 1 hrubší síť. Faktor zhuštění sítě pro nelineární analýzu můžete nastavit pouze tehdy, pokud jste v záložce Basis aktivovali zaškrtávací políčko 'Posouzení plastické únosnosti | metoda Simplex'.

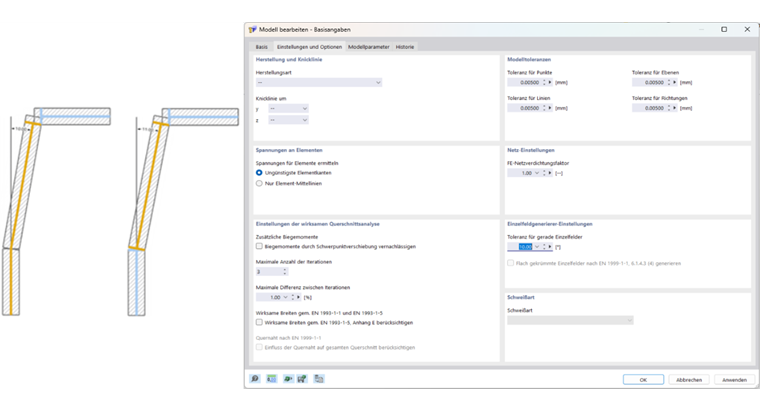

Nastavení generátoru jednotlivých polí

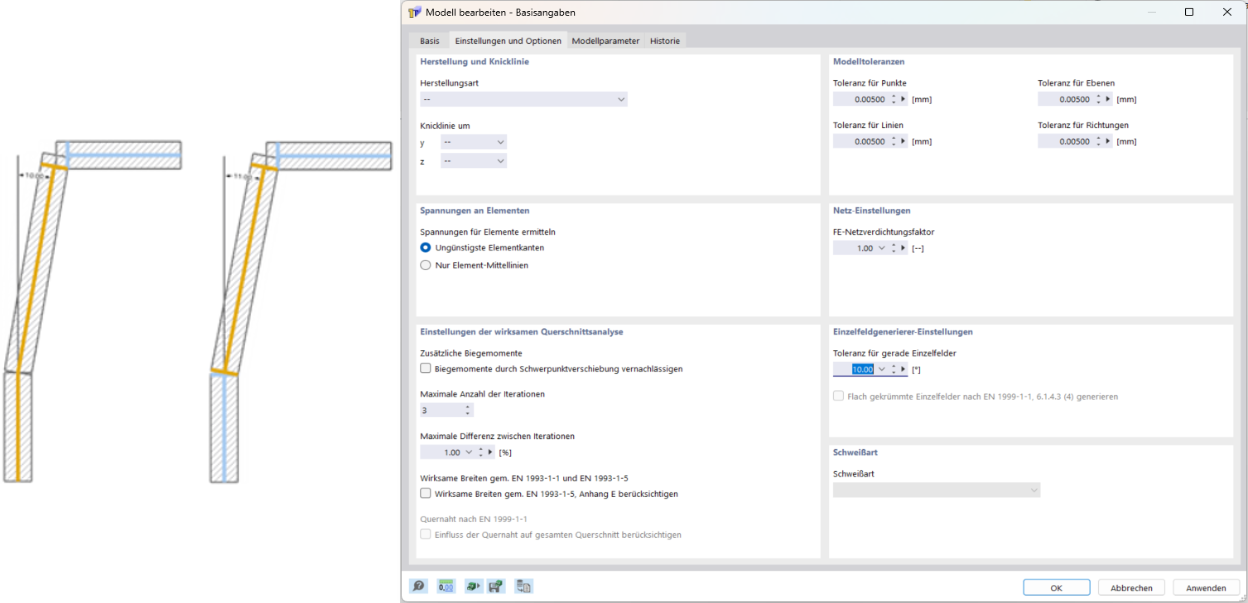

Pomocí tolerance pro rovná jednotlivá pole můžete určit, od jakého úhlu mezi dvěma prvky se má vytvořit ložisko. Pokud se prvky spojují pod stejným nebo menším úhlem, považují se za souvislé jednotlivé pole.
Zaškrtávací políčko 'Generovat plochá zakřivená jednotlivá pole podle EN 1999-1-1, 6.1.4.3 (4)' je přístupné pouze tehdy, pokud jste v záložce Basis zvolili normu EN 1999-1-1.
Druh svařování
Pro svar je nutné definovat svařovací postup. K dispozici jsou postupy MIG | metal inert gas a WIG | wolfram inert gas.
