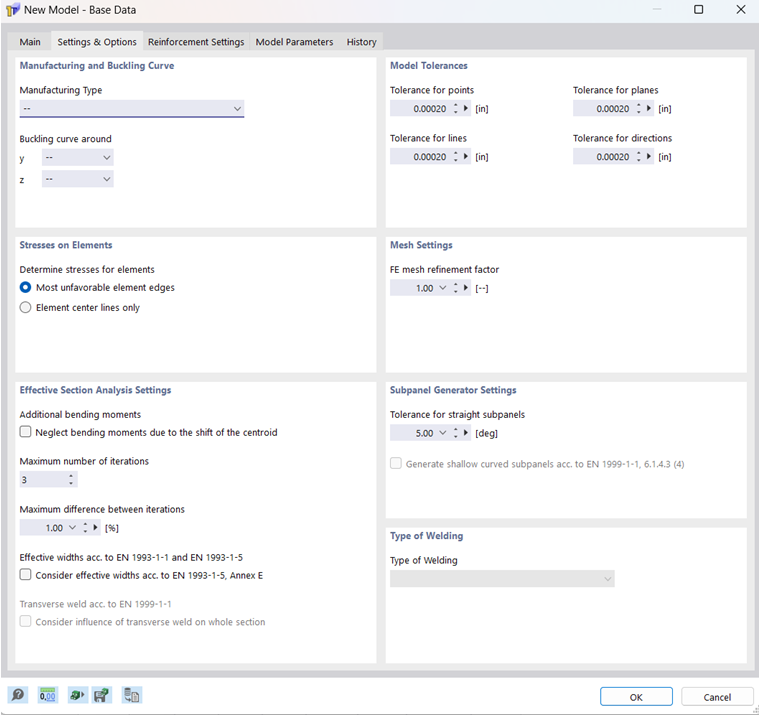

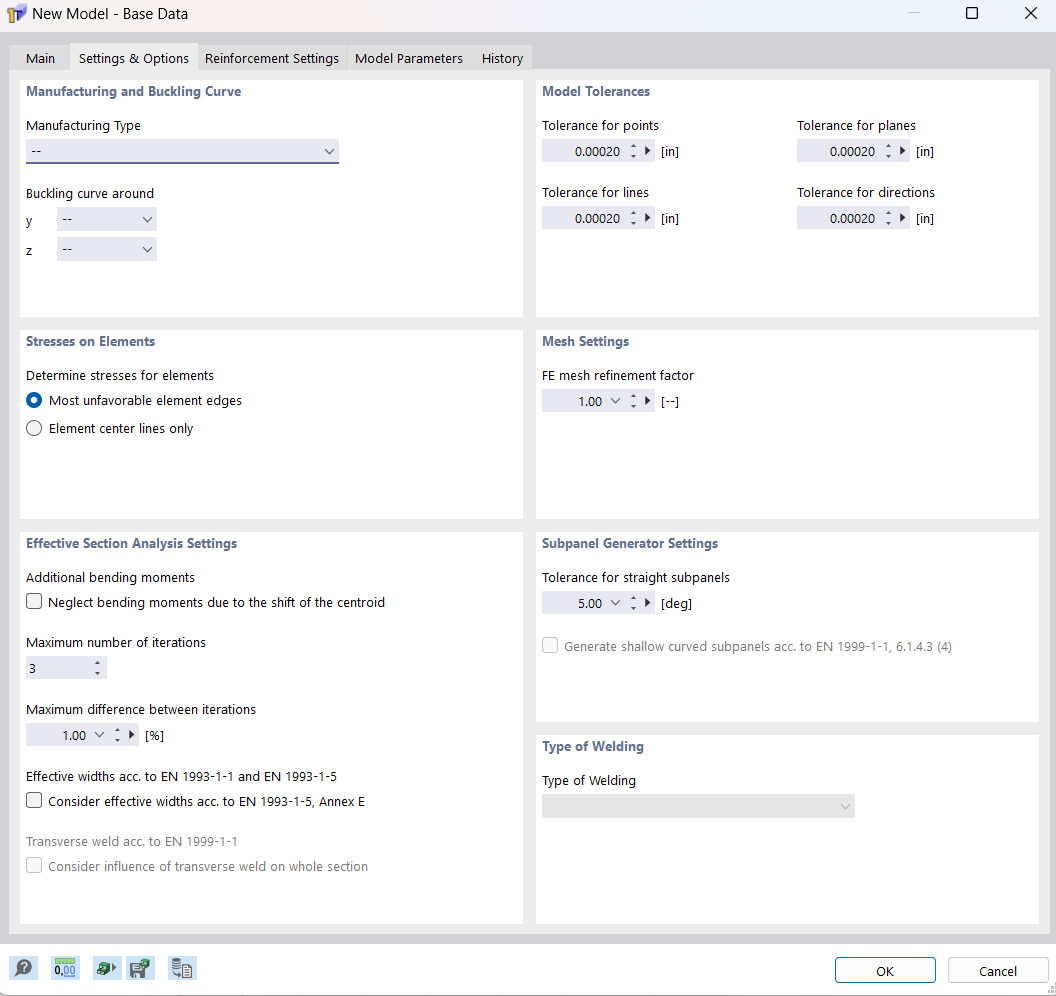

Dans l'onglet Paramètres et options, vous pouvez adapter les paramètres pour le calcul ainsi que les tolérances géométriques des objets.
Type de fabrication et ligne de flambement
Vous pouvez sélectionner le type de fabrication du profil dans la liste. Les types de fabrication suivants sont disponibles :
- --
- Laminé à chaud
- Formé à froid
- Soudé
- Scié
- Bois lamellé-collé
Le type de fabrication détermine, dans l'add-on Dimensionnement acier, selon quelle partie de la norme le dimensionnement est effectué.
Vous pouvez sélectionner dans la liste la ligne de flambement du profilé autour des axes y et z. Pour RSECTION, les lignes de flambement n'ont aucune importance. Ce n'est que lors de l'utilisation des profilés dans RSTAB/ RFEM que les spécifications pour la prise en compte des imperfections ou pour les vérifications de stabilité dans les add-ons de dimensionnement deviennent applicables.
Contraintes dans les éléments
Les deux champs de sélection déterminent pour quelles positions de l'élément les contraintes sont calculées : vous pouvez les calculer soit pour l'arête d'élément la plus défavorable (par défaut), soit uniquement pour les lignes médianes de l'élément.
Paramètres de l'analyse de la section efficace
Les paramètres de l'analyse de la section efficace s'affichent lorsque vous avez activé, dans l'onglet Base , la case à cocher « Section efficace / profilé acier / aluminium ».
Moments fléchissants supplémentaires
Pour les sections non doublement symétriques, comprimées et localement sujettes au voilement, la position du centre de gravité de la section efficace se décale par rapport à celle de la section brute. La force extérieure de compression appliquée au centre sur la section brute agit alors de manière excentrée sur la section efficace, ce qui engendre un moment fléchissant supplémentaire. Ce moment fléchissant supplémentaire est pris en compte par défaut dans le calcul. Activez la case à cocher si vous souhaitez négliger ce moment fléchissant supplémentaire.
Itérations
La détermination de la section efficace nécessite une procédure itérative. Dans le champ de saisie « Nombre maximal d'itérations », vous pouvez définir le nombre maximal de passes de calcul. Dès que l'écart défini dans le champ de saisie « Différence maximale entre les itérations » devient inférieur à la différence entre les résultats de deux itérations, le calcul s'arrête.
Prendre en compte les largeurs efficaces selon l'EN 1993-1-5, annexe E
Cette case à cocher n'est accessible que si vous avez sélectionné, dans l'onglet Base , les normes EN 1993-1-1 et EN 1993-1-5. L'EN 1993-1-5 décrit dans l'annexe E une méthode alternative pour déterminer les sections efficaces pour des contraintes inférieures à la limite d'élasticité. Activez cette case à cocher si la section efficace doit être calculée selon l'annexe E.
Soudure transversale selon l'EN 1999-1-1
Cette case à cocher n'est accessible que si vous avez sélectionné, dans l'onglet Base , la norme EN 1999-1-1. Activez cette case à cocher si vous souhaitez prendre en compte la réduction locale de résistance dans la ZAT due aux soudures transversales. Les procédés de soudage MIG et TIG sont disponibles.
Tolérances du modèle
Lors de la modélisation ou de l'importation de données depuis un programme CAO, de légères différences géométriques peuvent apparaître dans les objets du modèle. RSECTION corrige automatiquement ces incohérences lorsque certaines distances ne sont pas dépassées. Ainsi, les points très proches sont fusionnés, les lignes hors plan sont intégrées dans des parties, ou deux lignes légèrement divergentes sont considérées comme parallèles.
Les tolérances prédéfinies conviennent à la plupart des modèles. Pour de petites dimensions de modèle, il peut être nécessaire d'ajuster les tolérances en conséquence.

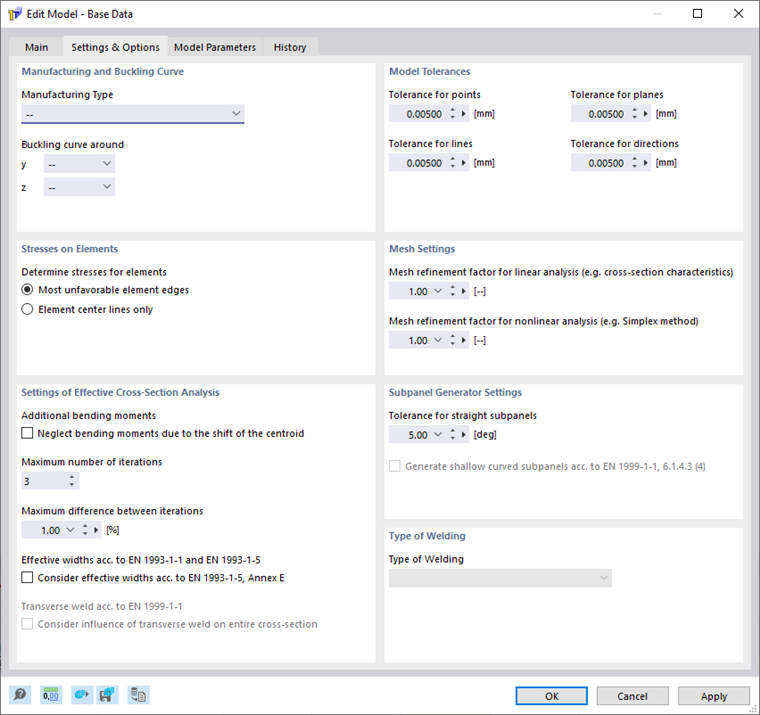

Paramètres de maillage
Les deux champs de saisie permettent d'influencer la discrétisation. Avec un facteur inférieur à 1, un maillage plus fin est généré ; avec un facteur supérieur à 1, un maillage plus grossier est généré. Vous ne pouvez définir le facteur de densification du maillage pour l'analyse non linéaire que si vous avez activé, dans l'onglet Base , la case à cocher « Vérification de la capacité portante plastique | méthode simplex ».
Paramètres du générateur de champs individuels

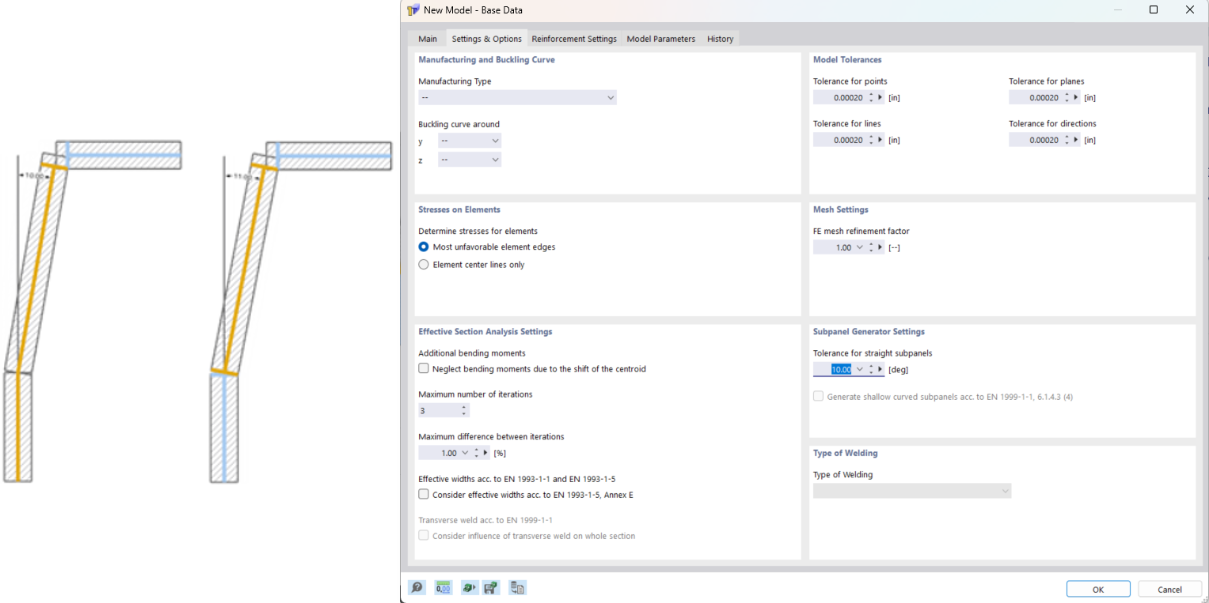

Avec la tolérance pour les champs individuels droits, vous pouvez indiquer à partir de quel angle entre deux éléments un appui doit être créé. Lorsque des éléments se raccordent sous un angle identique ou inférieur, ils sont considérés comme un champ individuel connexe.
La case à cocher « Générer les champs individuels légèrement courbes selon l'EN 1999-1-1, 6.1.4.3 (4) » n'est accessible que si vous avez sélectionné la norme EN 1999-1-1 dans l'onglet Base .
Type de soudage
Le procédé de soudage doit être défini pour le cordon de soudure. Les procédés disponibles sont MIG | métal-intergaz et TIG | gaz inerte tungstène.
