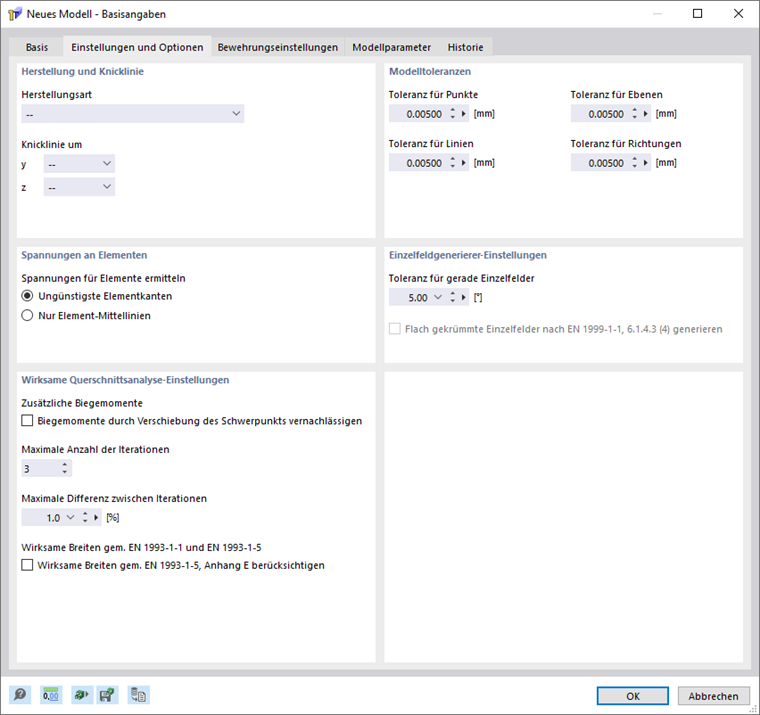

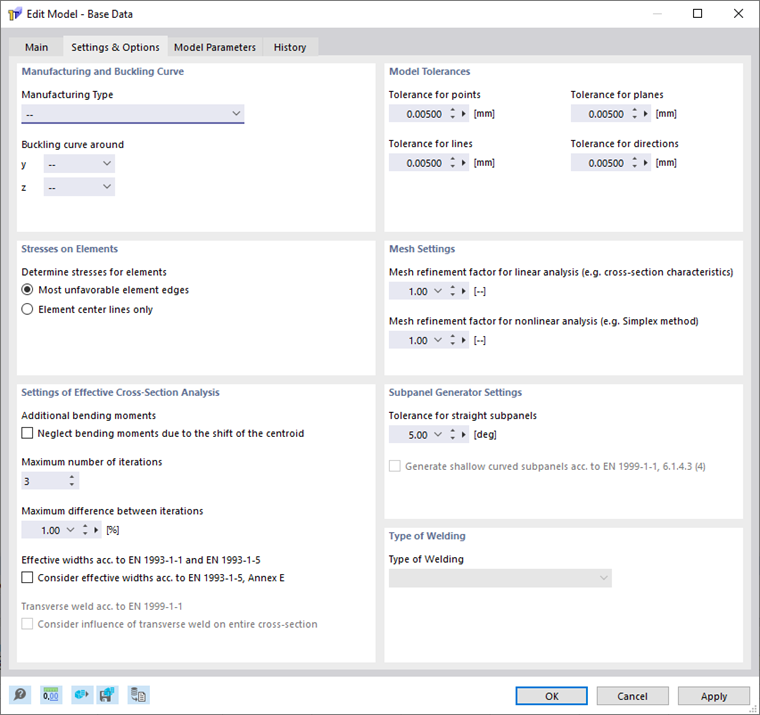

Nella scheda Impostazioni e opzioni è possibile adattare le impostazioni predefinite per il calcolo e le tolleranze geometriche degli oggetti.
Tipo di produzione e curva di instabilità
Il tipo di produzione del profilo può essere selezionato dall'elenco. Sono disponibili i seguenti tipi di produzione:
- --
- Laminato a caldo
- Formato a freddo
- Saldato
- Segato
- Legno lamellare
Il tipo di produzione determina, nell'add-on Verifica acciaio, secondo quale parte della norma viene eseguita la verifica.
La curva di instabilità del profilo attorno all'asse y e z può essere selezionata dall'elenco. Per RSECTION le curve di instabilità non sono rilevanti. Solo quando si utilizzano i profili in RSTAB/ RFEM le impostazioni predefinite per l'applicazione delle imperfezioni o per le verifiche di stabilità negli add-on di verifica diventano efficaci.
Tensioni sugli elementi
I due campi di controllo determinano per quali punti dell'elemento vengono calcolate le tensioni: è possibile calcolare per il Bordo dell'elemento più sfavorevole (predefinito) o solo le Linee medie dell'elemento.
Impostazioni analisi della sezione efficace
Le impostazioni dell'analisi della sezione efficace vengono visualizzate quando nella scheda Base è stato attivato il campo di controllo 'Sezione efficace / Profilo in acciaio / alluminio'.
Momenti flettenti aggiuntivi
Per sezioni non doppiamente simmetriche, soggette a compressione e a rischio di instabilità locale, la posizione del baricentro della sezione efficace si sposta rispetto alla sezione lorda. La forza di compressione esterna che agisce centralmente sulla sezione lorda agisce ora eccentricamente sulla sezione efficace e genera un momento flettente aggiuntivo. Questo momento flettente aggiuntivo viene considerato per impostazione predefinita nel calcolo. Attivare il campo di controllo se si desidera trascurare questo momento flettente aggiuntivo.
Iterazioni
La determinazione della sezione efficace richiede un procedimento iterativo. Nel campo di input 'Numero massimo di iterazioni' è possibile definire il numero massimo possibile di cicli di calcolo. Non appena la differenza tra i risultati di due iterazioni scende al di sotto della differenza definita nel campo di input 'Differenza massima tra iterazioni', il calcolo termina.
Considerare le larghezze efficaci secondo EN 1993-1-5, Appendice E
Questo campo di controllo è accessibile solo se nella scheda Base è stata selezionata la norma EN 1993-1-1 e EN 1993-1-5. L'EN 1993-1-5 descrive nell'Appendice E un metodo alternativo per la determinazione di sezioni efficaci per tensioni al di sotto della tensione di snervamento. Attivare questo campo di controllo se la sezione efficace deve essere calcolata secondo l'Appendice E.
Saldatura trasversale secondo EN 1999-1-1
Questo campo di controllo è accessibile solo se nella scheda Base è stata selezionata la norma EN 1999-1-1. Attivare questo campo di controllo se si desidera considerare la riduzione localizzata della resistenza nella ZTA (Zona Termicamente Alterata) dovuta a saldature trasversali. Come procedimento di saldatura sono disponibili i procedimenti MIG e WIG.
Tolleranze del modello
Durante la modellazione o l'importazione di dati da un programma CAD, possono verificarsi piccole differenze geometriche negli oggetti del modello. RSECTION corregge automaticamente queste incongruenze quando determinate distanze non vengono raggiunte. In questo modo, punti molto vicini vengono unificati, linee situate al di fuori dei piani vengono integrate in parti, oppure due linee che corrono in direzioni leggermente diverse vengono considerate parallele.
Le tolleranze preimpostate sono adatte alla maggior parte dei modelli. Per modelli di piccole dimensioni potrebbe essere necessario adattare le tolleranze.
Impostazioni della mesh
I due campi di input offrono la possibilità di influenzare la discretizzazione. Con un fattore inferiore a 1 viene generata una mesh più fine, con un fattore superiore a 1 una mesh più grossolana. Il fattore di infittimento della mesh per l'analisi non lineare può essere impostato solo se nella scheda Base è stato attivato il campo di controllo 'Verifica della capacità portante plastica | Metodo del simplesso'.
Impostazioni generatore di campi singoli

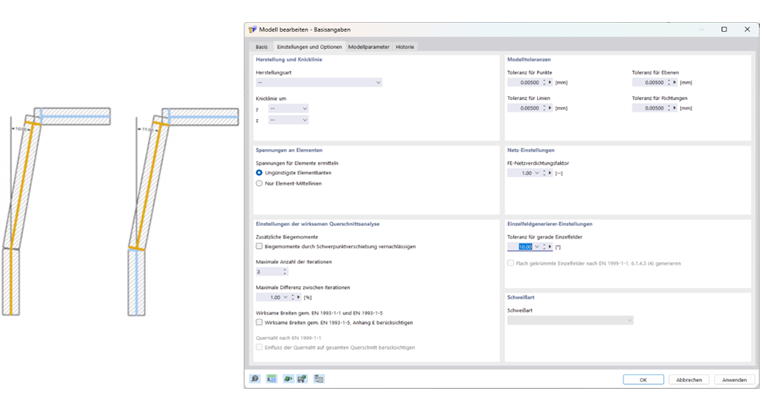

Con la tolleranza per i campi singoli diritti è possibile specificare a partire da quale angolo tra due elementi deve essere generato un supporto. Se gli elementi si collegano con un angolo uguale o inferiore, vengono considerati come un campo singolo continuo.
Il campo di controllo 'Generare campi singoli a debole curvatura secondo EN 1999-1-1, 6.1.4.3 (4)' è accessibile solo se nella scheda Base è stata selezionata la norma EN 1999-1-1.
Tipo di saldatura
Per il cordone di saldatura è necessario definire il procedimento di saldatura. Sono disponibili i procedimenti MIG | Metal Inert Gas e WIG | Wolfram Inert Gas.
