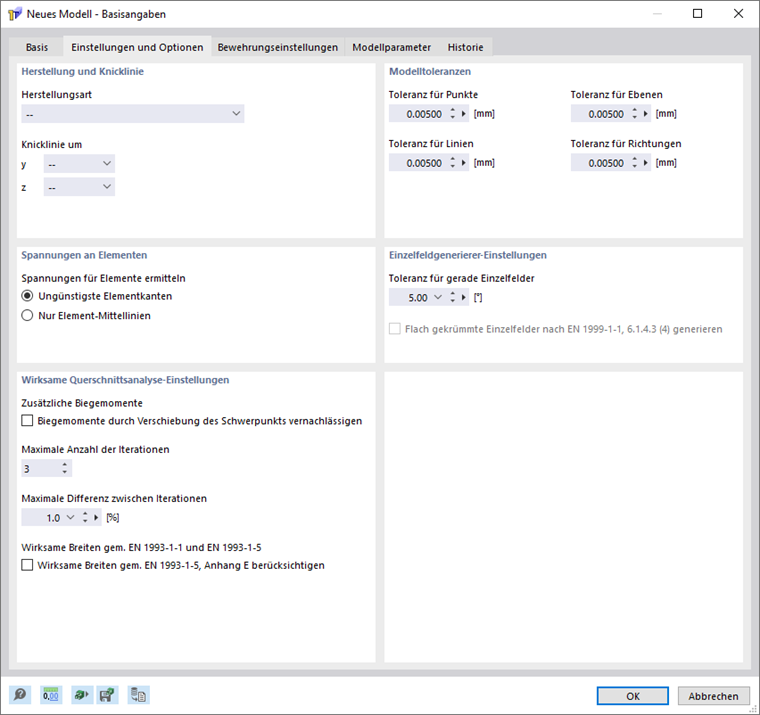

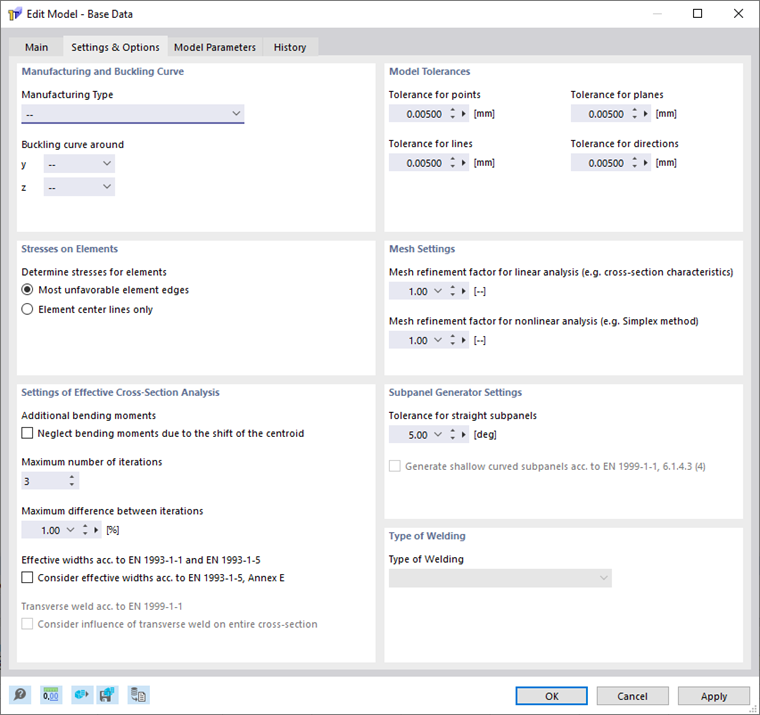

W zakładce Ustawienia i opcje można dostosować ustawienia obliczeń oraz tolerancje geometryczne obiektów.
Rodzaj produkcji i krzywa wyboczeniowa
Rodzaj produkcji profilu można wybrać z listy. Dostępne są następujące rodzaje produkcji:
- --
- Walcowany na gorąco
- Formowany na zimno
- Spawany
- Cięty
- Drewno klejone warstwowo
Rodzaj produkcji określa w rozszerzeniu Wymiarowanie stali, według której części normy następuje wymiarowanie.
Krzywą wyboczeniową profilu wokół osi y i z można wybrać z listy. Dla RSECTION krzywe wyboczeniowe nie odgrywają żadnej roli. Dopiero podczas korzystania z profili w RSTAB/RFEM ustawienia dotyczące imperfekcji lub analizy stateczności w rozszerzeniach wymiarujących stają się istotne.
Naprężenia na elementach
Dwa pola wyboru sterują, dla których miejsc elementu wyznaczane są naprężenia: Można je obliczać dla najbardziej niekorzystnej krawędzi elementu (standardowo) lub tylko dla linii środkowych elementu.
Ustawienia analizy przekroju efektywnego
Ustawienia analizy przekroju efektywnego są wyświetlane, jeśli w zakładce Podstawa aktywowano pole wyboru 'Przekrój efektywny / profil stalowy / aluminiowy'.
Dodatkowe momenty zginające
W przypadku przekrojów niesymetrycznych dwukierunkowo, ściskanych, zagrożonych lokalną utratą stateczności, położenie środka ciężkości przekroju efektywnego przesuwa się w porównaniu z przekrojem brutto. Zewnętrzna siła ściskająca działająca osiowo na przekrój brutto działa teraz mimośrodowo na przekrój efektywny i powstaje dodatkowy moment zginający. Ten dodatkowy moment zginający jest standardowo uwzględniany w obliczeniach. Aktywuj pole wyboru, jeśli chcesz pominąć ten dodatkowy moment zginający.
Iteracje
Wyznaczenie przekroju efektywnego wymaga postępowania iteracyjnego. W polu wprowadzania 'Maksymalna liczba iteracji' można określić maksymalną możliwą liczbę przebiegów obliczeniowych. Obliczenia kończą się, gdy tylko różnica między wynikami dwóch iteracji spadnie poniżej różnicy zdefiniowanej w polu wprowadzania 'Maksymalna różnica między iteracjami'.
Uwzględnić szerokości efektywne wg EN 1993-1-5, Załącznik E
To pole wyboru jest dostępne tylko wtedy, gdy w zakładce Podstawa wybrano normę EN 1993-1-1 i EN 1993-1-5. EN 1993-1-5 opisuje w Załączniku E alternatywną metodę określania przekrojów efektywnych dla naprężeń poniżej granicy plastyczności. Zaznacz to pole wyboru, jeśli przekrój efektywny ma być obliczany zgodnie z Załącznikiem E.
Spoina poprzeczna według EN 1999-1-1
To pole wyboru jest dostępne tylko wtedy, gdy w zakładce Podstawa wybrano normę EN 1999-1-1. Aktywuj to pole wyboru, jeśli chcesz uwzględnić miejscową redukcję wytrzymałości w SWC (strefie wpływu ciepła) spowodowaną spoinami poprzecznymi. Jako metodę spawania można wybrać MIG i WIG.
Tolerancje modelu
Podczas modelowania lub importowania danych z programu CAD mogą wystąpić niewielkie różnice geometryczne w obiektach modelu. RSECTION automatycznie koryguje te nieścisłości, jeśli pewne odległości zostały przekroczone. W ten sposób punkty leżące bardzo blisko siebie są łączone, linie znajdujące się poza płaszczyznami są integrowane z częściami, a dwie linie biegnące w minimalnie różnych kierunkach są uznawane za równoległe.
Ustawione domyślnie tolerancje są odpowiednie dla większości modeli. W przypadku małych wymiarów modelu może być konieczne odpowiednie dostosowanie tolerancji.
Ustawienia siatki
Dwa pola wprowadzania umożliwiają wpływanie na dyskretyzację. Przy współczynniku mniejszym niż 1 generowana jest drobniejsza siatka, przy współczynniku większym niż 1 grubsza siatka. Współczynnik zagęszczenia siatki dla analizy nieliniowej można ustawić tylko wtedy, gdy w zakładce Podstawa aktywowano pole wyboru 'Sprawdzenie nośności plastycznej | Metoda simplex'.
Ustawienia generatora pojedynczego panelu

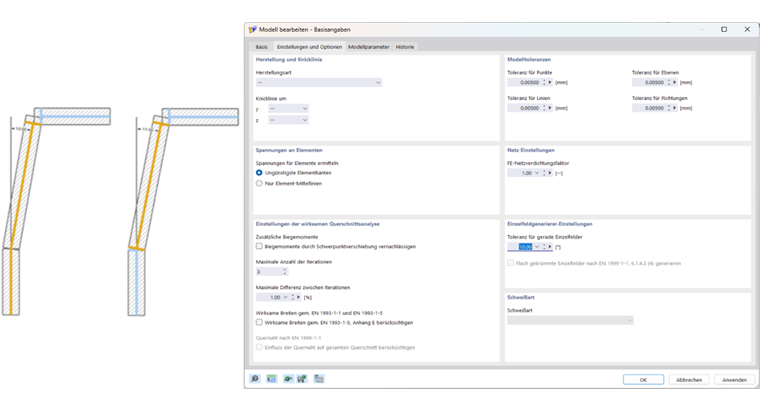

Za pomocą tolerancji dla prostych pojedynczych paneli można określić, od jakiego kąta między dwoma elementami ma być tworzona podpora. Jeśli elementy łączą się pod takim samym lub mniejszym kątem, są one traktowane jako ciągły pojedynczy panel.
Pole wyboru 'Generować płasko zakrzywione pojedyncze panele wg EN 1999-1-1, 6.1.4.3 (4)' jest dostępne tylko wtedy, gdy w zakładce Podstawa wybrano normę EN 1999-1-1.
Metoda spawania
Dla spoiny należy zdefiniować metodę spawania. Do wyboru są metody MIG | Metal Inert Gas i WIG | Wolfram Inert Gas.
