visibilidades

Las visibilidades brindan opciones para mostrar cortes del modelo o componentes específicos.

Definir una visibilidad gráficamente mediante menú o botones

Para crear una sección del modelo, primero, seleccione los objetos relevantes. Para esto, puede usar varias funciones que se describen en el capítulo Opciones de selección .

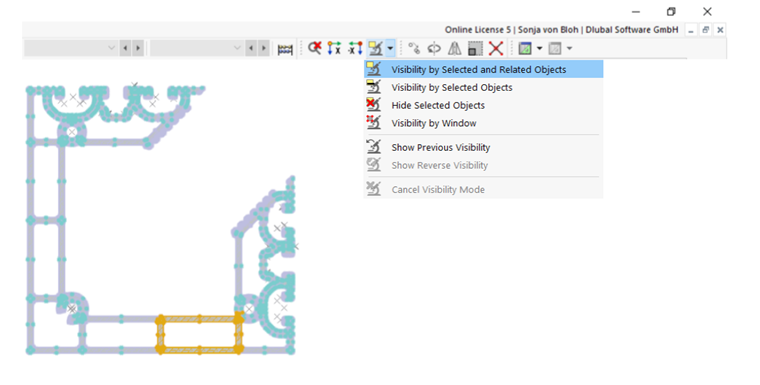

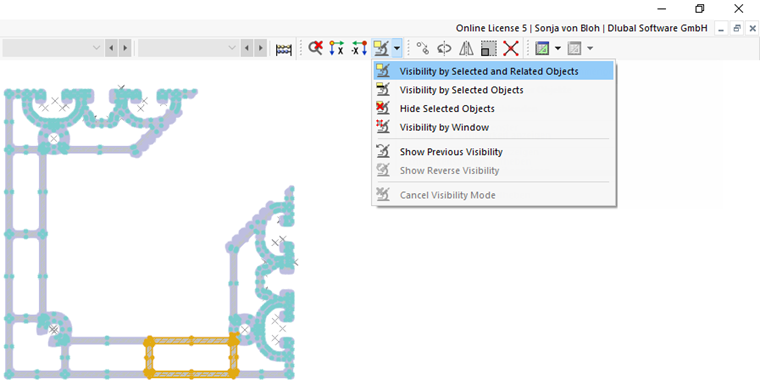

Luego, el botón de lista "Selección" proporciona varias opciones para usar la selección actual para una visibilidad.

Tienen el siguiente significado:

  • Visibilidad por objetos seleccionados y relacionados: se muestran los objetos seleccionados, incluidos sus objetos de definición. Por ejemplo, si ha seleccionado una línea, sus puntos también se incluyen en la sección.
  • Visibilidad por objetos seleccionados: solo se muestran los objetos seleccionados. La sección muestra la línea seleccionada sin puntos.
  • Ocultar objetos seleccionados: los objetos seleccionados se eliminan de la pantalla.
  • Mostrar visibilidad contraria: cuando se usa esta visibilidad, se invierte la visualización actual. Los objetos ocultos aparecen como una nueva visibilidad.
  • Cancelar modo de visibilidad: el modo de visibilidad se cierra y todos los objetos se muestran de nuevo.

Transparencia para objetos ocultos

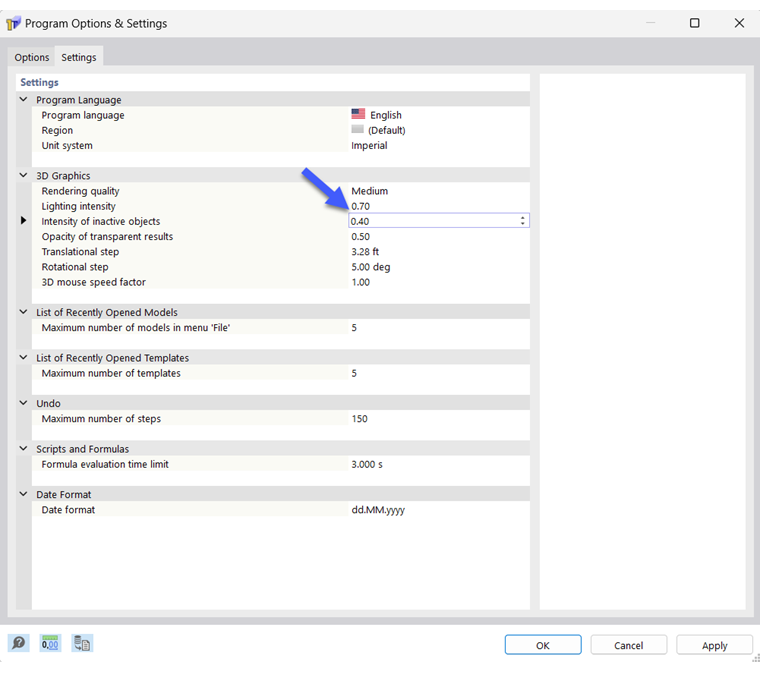

En una visibilidad, los objetos ocultos se muestran con menor intensidad. Puede ajustar el grado de transparencia en la pestaña 'Configuración' del cuadro de diálogo 'Opciones y configuración del programa'.
