Le visibilità forniscono opzioni per visualizzare ritagli o componenti specifici del modello.
Definizione grafica di una visibilità tramite menu o pulsanti
Per creare una sezione del modello, selezionare prima gli oggetti pertinenti. Per questo, è possibile utilizzare varie funzioni che sono descritte nel capitolo Opzioni di selezione .

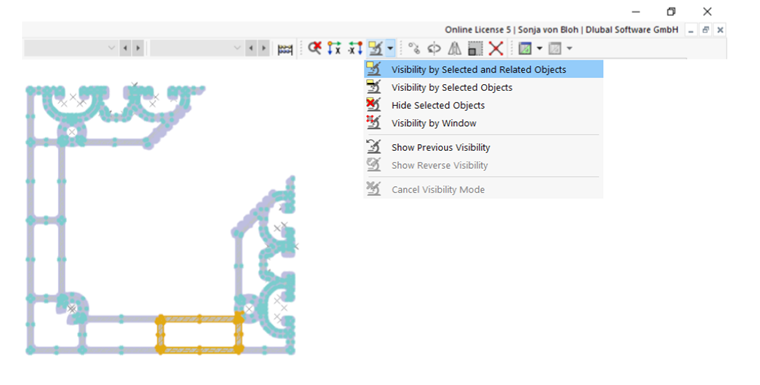

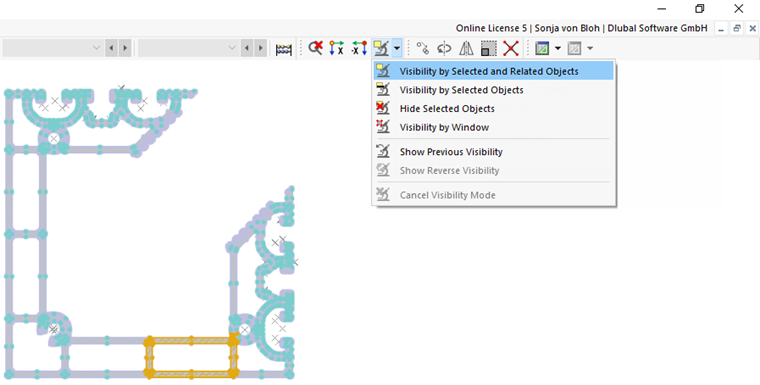

Quindi, il pulsante dell'elenco 'Selezione' fornisce varie opzioni per utilizzare la selezione corrente per una visibilità.
Hanno il seguente significato:
- Visibilità per oggetti selezionati e correlati: Gli oggetti selezionati sono visualizzati compresi i loro oggetti di definizione. Ad esempio, se è stata selezionata una linea, anche i suoi punti saranno inclusi nella sezione.
- Visibilità per oggetti selezionati: Vengono visualizzati solo gli oggetti selezionati. La sezione mostra la linea selezionata senza punti.
- Nascondi oggetti selezionati: Gli oggetti selezionati vengono rimossi dalla visualizzazione.
- Mostra visibilità inversa: Quando si utilizza tale visibilità, la visualizzazione corrente è invertita. Gli oggetti nascosti appaiono come una nuova visibilità.
- Annulla modalità visibilità: La modalità visibilità viene chiusa e tutti gli oggetti vengono visualizzati di nuovo.

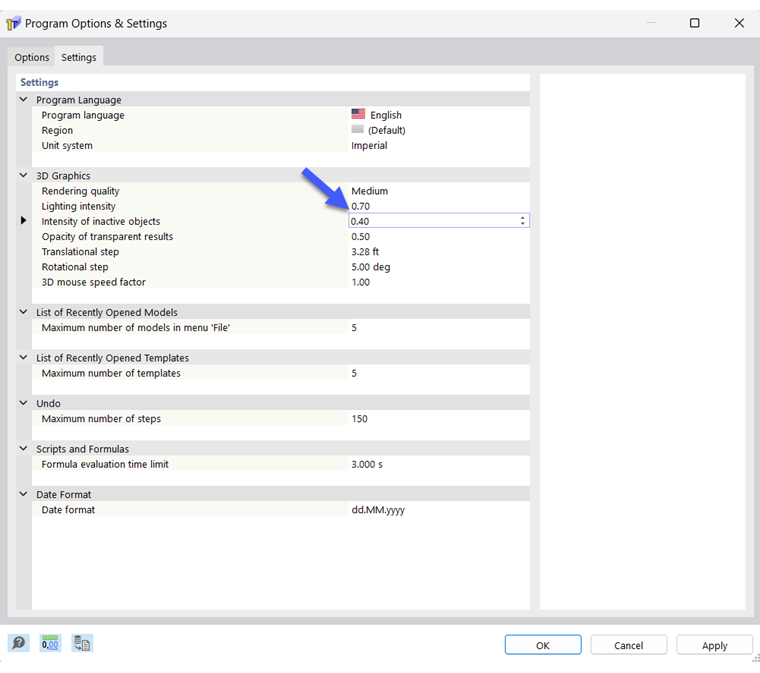

Trasparenza per gli oggetti nascosti
In una visibilità, gli oggetti nascosti vengono visualizzati con intensità minore. È possibile regolare il grado di trasparenza nella scheda 'Impostazioni' della finestra di dialogo 'Opzioni e impostazioni del programma'.
