Widoczności umożliwiają wyświetlanie fragmentów modelu lub określonych komponentów.
Graficzne definiowanie widoczności za pomocą menu lub przycisków
Aby utworzyć wycinek modelu, należy najpierw wybrać odpowiednie obiekty. Można w tym celu użyć różnych funkcji, opisanych w rozdziale Opcje wyboru .

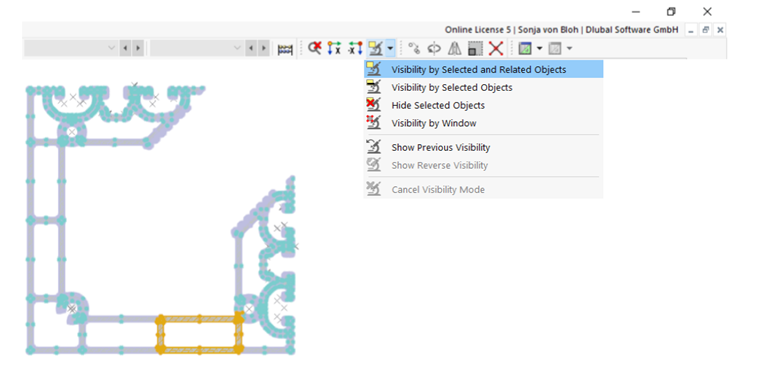

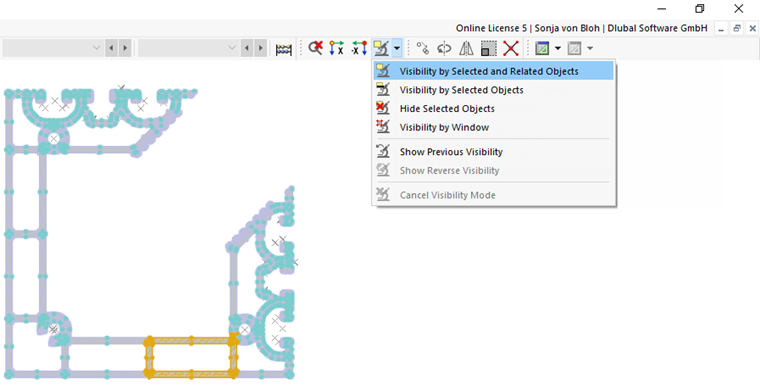

Na liście pod przyciskiem 'Wybór' znajdują się różne opcje wykorzystania bieżącej selekcji do utworzenia widoczności.
Mają one następujące znaczenie:
- Widoczność przy użyciu wybranych i powiązanych obiektów: Wybrane obiekty są wyświetlane wraz z ich obiektami definicji. Na przykład, jeżeli wybrano linię, jej punkty również zostaną uwzględnione w przekroju.
- Widoczność przy użyciu wybranych obiektów: Wyświetlane są tylko wybrane obiekty. Na przekroju wyświetlana jest wybrana linia bez punktów.
- Ukryj wybrane obiekty: Wybrane obiekty zostaną usunięte z widoku.
- Pokaż odwróconą widoczność: Podczas stosowania widoczności bieżące wyświetlanie zostaje odwrócone. Ukryte obiekty pojawią się jako nowa widoczność.
- Anuluj tryb widoczności: Tryb widoczności zostaje zamknięty i wszystkie obiekty są ponownie wyświetlane.

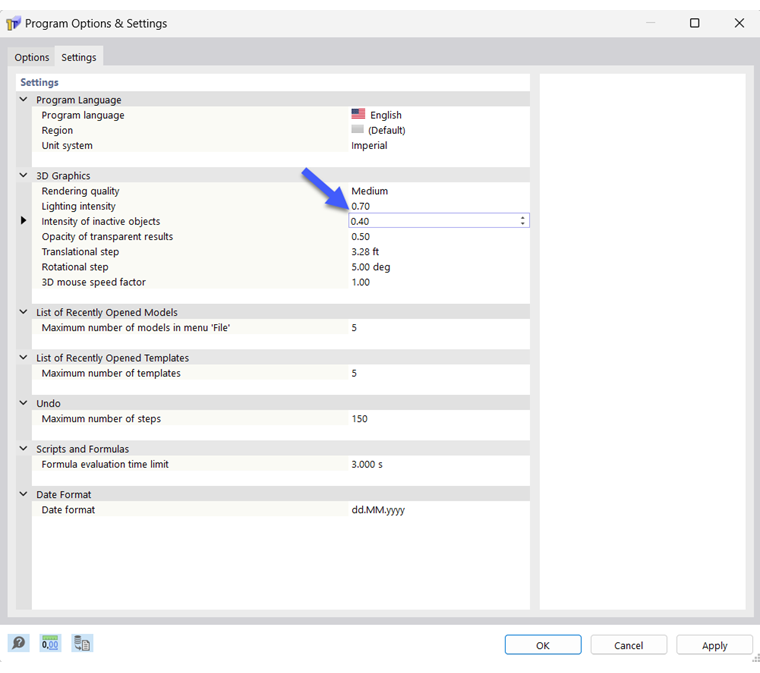

Przezroczystość ukrytych obiektów
Ukryte obiekty są wyświetlane z mniejszą intensywnością. Stopień przezroczystości można dostosować w oknie dialogowym "Opcje programu i ustawienia", w zakładce "Ustawienia".
