Viditelnosti nabízejí možnost zobrazit výřezy modelu nebo určité komponenty.
Grafické zadání viditelnosti pomocí hlavní nabídky nebo tlačítek
Pro vytvoření výřezu z modelu je třeba nejdříve vybrat příslušné objekty. K tomu jsou k dispozici různé funkce, které jsou popsány v kapitole Možnosti výběru .

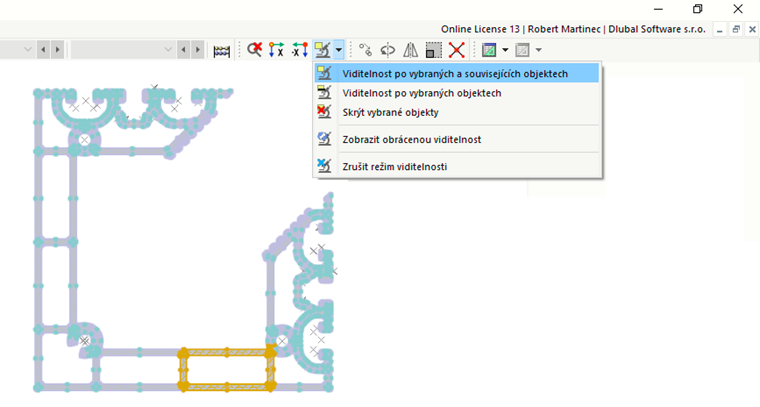

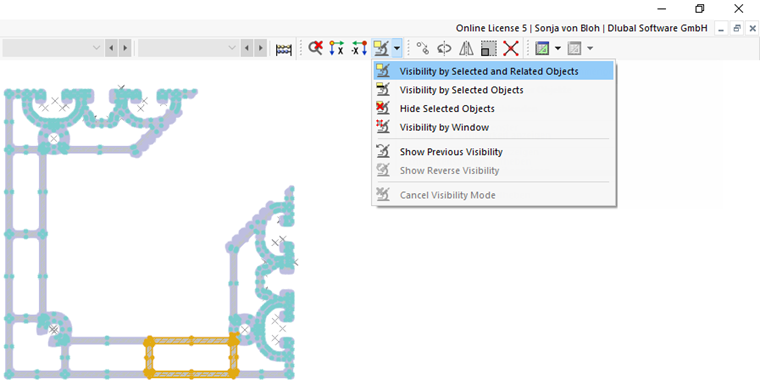

Tlačítko se seznamem 'Výběr' nabízí různé možnosti, jak použít aktuální výběr pro viditelnost.
Mají následující význam:
- Viditelnost po vybraných a souvisejících objektech: zobrazí se vybrané objekty včetně jejich definičních objektů. Pokud jsme například vybrali některou linii, zobrazí se v řezu také její body.
- Viditelnost po vybraných objektech: zobrazí se pouze vybrané objekty. V řezu se zobrazí vybraná linie bez bodů.
- Skrýt vybrané objekty: vybrané objekty se skryjí.
- Zobrazit obrácenou viditelnost: při použití této viditelnosti se vytvoří inverzní zobrazení. Skryté objekty se zobrazí jako nová viditelnost.
- Zrušit režim viditelnosti: režim viditelnosti se ukončí a znovu se zobrazí všechny objekty.
Transparentnost skrytých objektů

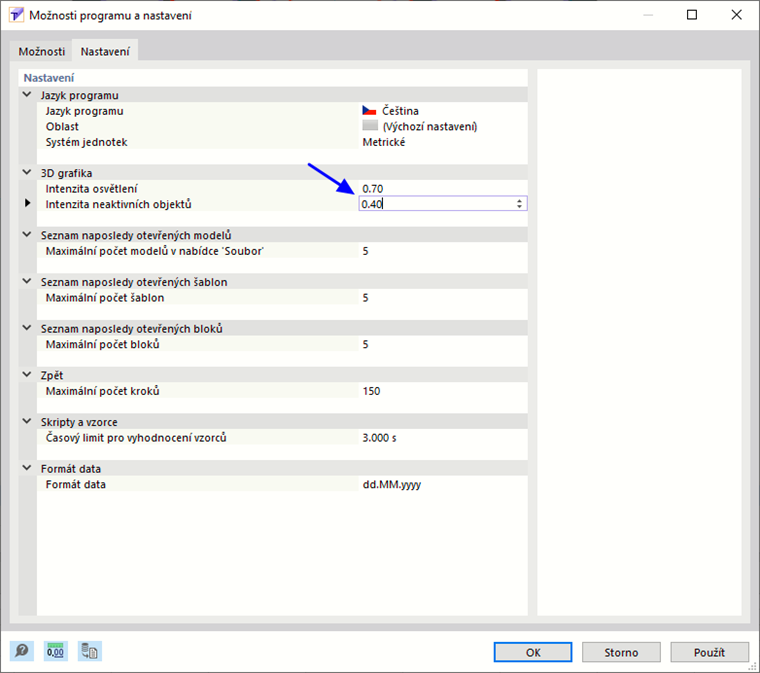

Ve viditelnosti se skryté objekty zobrazí se sníženou intenzitou. Míru transparentnosti lze upravit v dialogu 'Možnosti programu a nastavení' v záložce 'Nastavení'.
