Linien/ Elemente verlängern oder trimmen

Die Länge einer Linie oder eines Elementes können Sie über einen Dialog anpassen. Damit können Sie die Länge nicht nur allgemein ändern, sondern die Linie oder das Element auch bis zu einem anderen Objekt weiterführen.
Klicken Sie hierzu die Linie oder das Element mit der rechten Maustaste an, um das Objekt-Kontextmenü aufzurufen. Dort wählen Sie die Funktion Linie verlängern/ trimmen bzw. Element verlängern/ trimmen.

Die Bearbeitungsfunktionen sind auch im Menü Extras über die Optionen Linien modifizieren → Linien verlängern oder trimmen bzw. Elemente modifizieren → Elemente verlängern oder trimmen zugänglich.

Alternativ verwenden Sie die Listenschaltfläche oder in der CAD-Symbolleiste.

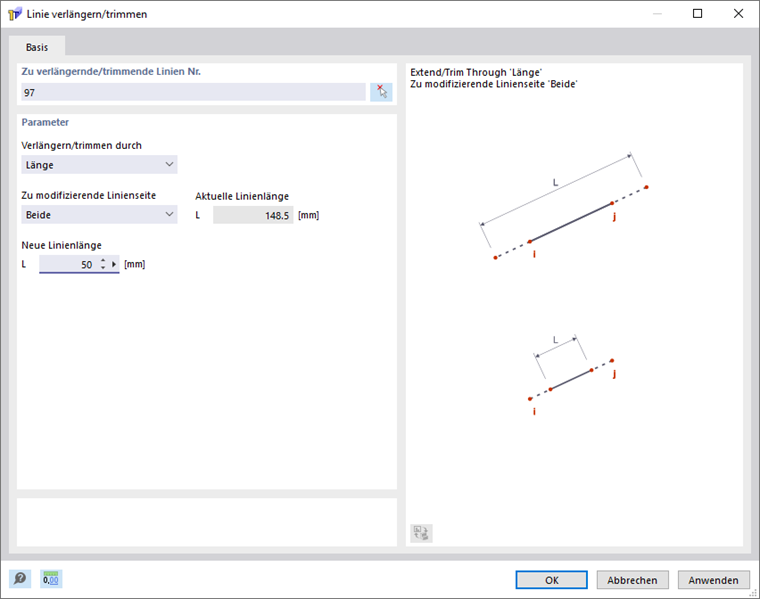

Dialog 'Linie verlängern/ trimmen'

In der Liste 'Verlängern/ trimmen durch' stehen folgende Möglichkeiten zur Auswahl:

• Länge: Ändert die Gesamtlänge der Linie bzw. des Elementes auf das benutzerdefinierte Maß.
• Versatz: Verlängert/ verkürzt eine oder beide Linien- bzw. Elementseiten um das Versatzmaß Δ. Ein negativer Wert verkürzt diese Seite(n).
• Zu nächstem Element / nächster Linie: Bewirkt eine Verlängerung zum nächstgelegenen Element bzw. zur nächstgelegenen Linie, der bzw. die einen Schnittpunkt mit der Geraden des Elementes oder der Linie bildet.
• Zum selektierten Element: Verlängert die Linie oder das Element bis zu einem anderen Element, dessen Nummer anzugeben oder mit der Schaltfläche grafisch festzulegen ist. Der Lotpunkt auf das Element wird über den 'Abstand' definiert.
• Zur selektierten Linie: Verlängert die Linie oder das Element bis zu einer anderen Linie, deren Nummer anzugeben oder mit der Schaltfläche grafisch festzulegen ist. Der Lotpunkt auf der Linie wird über den 'Abstand' definiert.
• Zu Stelle: Verlängert die Linie oder das Element zu einer beliebigen Stelle, deren Koordinaten anzugeben oder mit der Schaltfläche grafisch festzulegen sind.
• Zum selektierten Punkt: Verlängert die Linie oder das Element zu einem Punkt, dessen Nummer anzugeben oder mit der Schaltfläche grafisch festzulegen ist.

Legen Sie in der Liste 'Zu modifizierende Linienseite' bzw. 'Zu modifizierende Elementseite' fest, in welche Richtung die Längenänderung vorgenommen werden soll:

• Beide: Bewirkt eine beidseitige Anpassung. Dabei wird entweder die Gesamtlänge L auf die Linien- bzw. Elementmitte bezogen, oder es wird die Linie bzw. das Element beidseits um den Versatz Δ – oder bis zu den beiden nächsten Linien bzw. Elementen – verlängert.
• Anfang: Die Länge der Linie bzw. des Elementes wird nur auf der Seite des Anfangspunkts angepasst.
• Ende: Die Länge der Linie bzw. des Elementes wird nur auf der Seite des Endpunkts angepasst.

Zusätzlich können Linien mit der Funktion Grafisch verlängern verlängert werden. Die Funktion steht in der CAD-Symbolleiste über die Schaltfläche zur Verfügung. Durch Klicken auf die linke Seite der zu verlängernden Linie wird diese nach links verlängert, andernfalls nach rechts – jeweils bis zum Schnittpunkt mit der nächsten Linie. Wird dabei die ALT-Taste gedrückt gehalten, wird die bestehende Linie nicht verlängert, sondern stattdessen eine neue Linie bis zum Schnittpunkt erzeugt.

Darüber hinaus können Linien mit der Funktion Grafisch trimmen verkürzt werden. Die Funktion ist in der CAD-Symbolleiste über die Schaltfläche verfügbar. Durch Klicken auf die linke Seite der zu kürzenden Linie wird diese links gekürzt, andernfalls rechts – jeweils bis zum Schnittpunkt mit der nächsten Linie.
