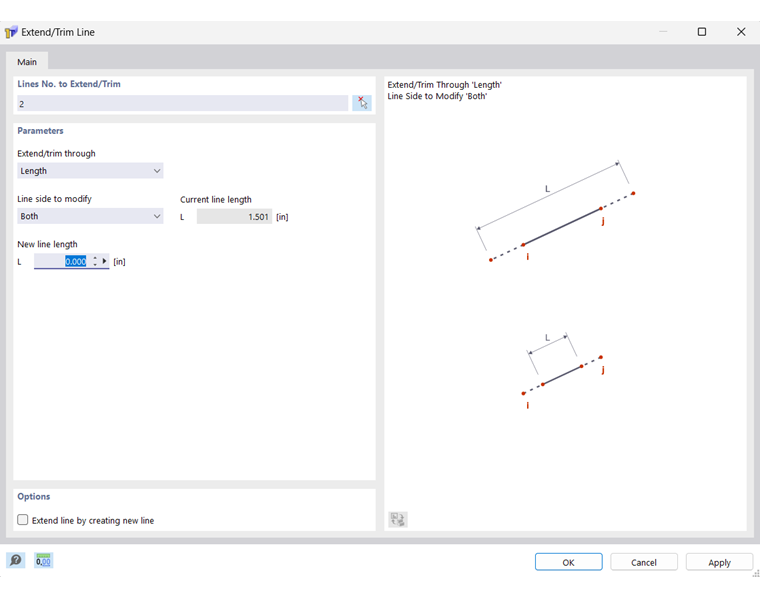

Die lunghezza di una linea o di un elemento può essere modificata tramite una finestra di dialogo. In questo modo non solo è possibile modificare la lunghezza in generale, ma anche estendere la linea o l'elemento fino a un altro oggetto.
A tale scopo, fare clic con il pulsante destro del mouse sulla linea o sull'elemento per richiamare il menu contestuale dell'oggetto. Lì selezionare la funzione Estendi/ accorcia linea oppure Estendi/ accorcia elemento.
Le funzioni di modifica sono accessibili anche nel menu Strumenti tramite le opzioni Modifica linee → Estendi o accorcia linee oppure Modifica elementi → Estendi o accorcia elementi.
In alternativa, utilizzare il pulsante elenco
oppure
nella barra degli strumenti CAD.
Nell'elenco 'Estendi/ accorcia tramite' sono disponibili le seguenti possibilità:
- Lunghezza: modifica la lunghezza totale della linea o dell'elemento al valore definito dall'utente.
- Offset: estende/accorcia uno o entrambi i lati della linea o dell'elemento della misura dell'offset Δ. Un valore negativo accorcia questo/i lato/i.
- Fino al prossimo elemento / alla prossima linea: provoca un'estensione fino all'elemento o alla linea più vicina, che interseca la retta dell'elemento o della linea.
- Fino all'elemento selezionato: estende la linea o l'elemento fino a un altro elemento, il cui numero deve essere specificato o determinato graficamente con il pulsante
. Il punto di proiezione sull'elemento è definito tramite la 'distanza'.
- Fino alla linea selezionata: estende la linea o l'elemento fino a un'altra linea, il cui numero deve essere specificato o determinato graficamente con il pulsante
. Il punto di proiezione sulla linea è definito tramite la 'distanza'.
- Fino a un punto: estende la linea o l'elemento fino a una qualsiasi posizione, le cui coordinate devono essere specificate o determinate graficamente con il pulsante
.
- Fino al punto selezionato: estende la linea o l'elemento fino a un punto, il cui numero deve essere specificato o determinato graficamente con il pulsante
.
Nell'elenco 'Lato della linea da modificare' oppure 'Lato dell'elemento da modificare' definire in quale direzione deve essere eseguita la variazione di lunghezza:
- Entrambi: provoca un adattamento su entrambi i lati. In questo caso, la lunghezza totale L viene riferita al centro della linea o dell'elemento, oppure la linea o l'elemento vengono estesi su entrambi i lati della quantità di offset Δ - oppure fino alle due linee o elementi più vicini.
- Inizio: la lunghezza della linea o dell'elemento viene modificata solo sul lato del punto iniziale.
- Fine: la lunghezza della linea o dell'elemento viene modificata solo sul lato del punto finale.
Inoltre, le linee possono essere estese con la funzione Estendi graficamente. La funzione è disponibile nella barra degli strumenti CAD tramite il pulsante
. Facendo clic sul lato sinistro della linea da estendere, questa viene estesa verso sinistra, altrimenti verso destra - sempre fino al punto di intersezione con la linea successiva. Se durante l'operazione si tiene premuto il tasto ALT, la linea esistente non viene estesa, ma viene invece creata una nuova linea fino al punto di intersezione.
Inoltre, le linee possono essere accorciate con la funzione Accorcia graficamente. La funzione è disponibile nella barra degli strumenti CAD tramite il pulsante
. Facendo clic sul lato sinistro della linea da accorciare, questa viene accorciata a sinistra, altrimenti a destra - sempre fino al punto di intersezione con la linea successiva.
