Les pièces peuvent être divisées soit avec toutes les lignes de coupe existantes, soit uniquement avec certaines lignes de coupe sélectionnées.

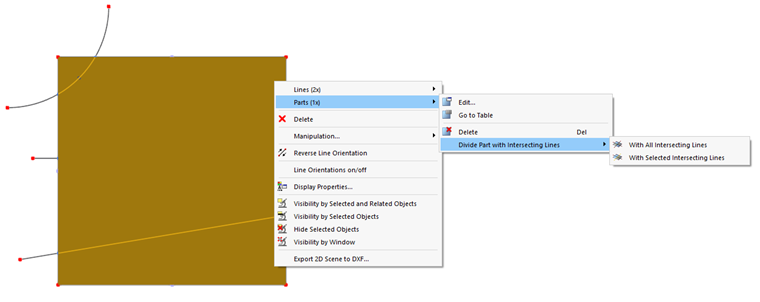

Pour diviser une pièce avec toutes les lignes de coupe, sélectionnez la pièce et choisissez la commande Avec toutes les lignes de coupe dans le menu contextuel. Vous pouvez également appeler la fonction via le menu Extras → Modifier les pièces ou utiliser le bouton
dans la barre d’outils CAO.
La fonction peut également être lancée d’abord sans sélection d’une pièce – soit via le menu Extras → Modifier les pièces → Avec toutes les lignes de coupe, soit via le bouton
. Une boîte de dialogue s’affiche ensuite, dans laquelle vous pouvez sélectionner les pièces à diviser.
Si la division doit être effectuée uniquement avec certaines lignes de coupe, sélectionnez d’abord la pièce ainsi que les lignes de coupe correspondantes, puis choisissez dans le menu contextuel la commande Avec les lignes de coupe sélectionnées.
RSECTION crée alors des ouvertures dans la pièce et définit les zones résultantes comme de nouvelles pièces. Le matériau est repris de la pièce d’origine et peut ensuite être ajusté.

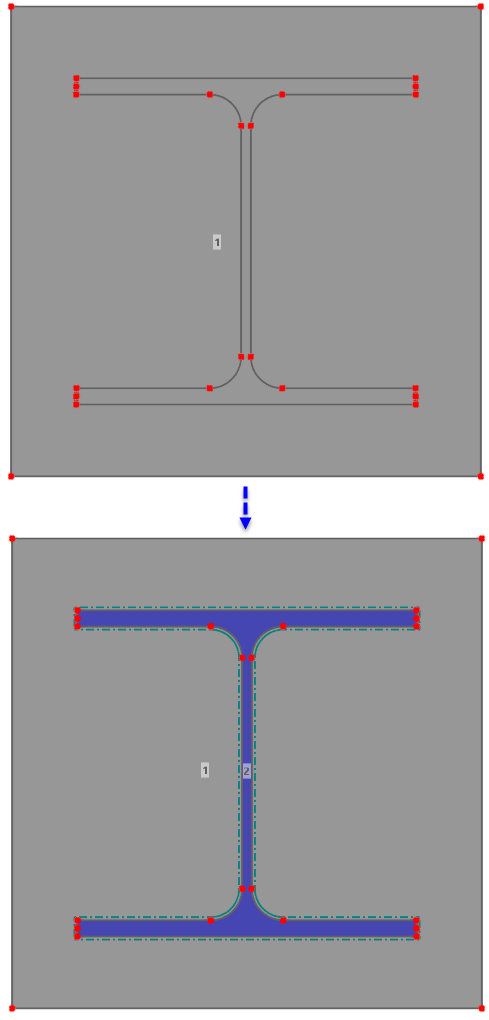

L’illustration suivante montre un profil avec une zone intégrée qui, par la division, devient une nouvelle pièce.
