Las piezas se pueden dividir con todas las líneas de corte disponibles o solo con líneas de corte seleccionadas.

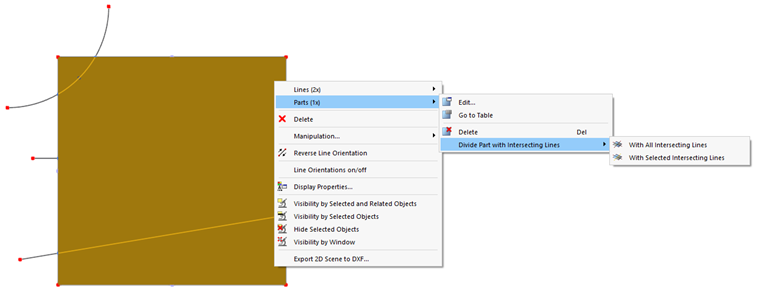

Para dividir una pieza con todas las líneas de corte, seleccione la pieza y elija el comando Con todas las líneas de corte en el menú contextual. Como alternativa, puede acceder a la función mediante el menú Herramientas → Modificar piezas o utilizar el botón
en la barra de herramientas CAD.
La función también puede iniciarse inicialmente sin seleccionar una pieza, ya sea mediante el menú Herramientas → Modificar piezas → Con todas las líneas de corte o mediante el botón
. A continuación, aparece un cuadro de diálogo en el que puede seleccionar las piezas que se van a dividir.
Si la división debe realizarse solo con determinadas líneas de corte, seleccione primero la pieza y las líneas de corte correspondientes y, a continuación, elija en el menú contextual el comando Con líneas de corte seleccionadas.
RSECTION genera aberturas en la pieza y crea las áreas resultantes como nuevas piezas. El material se toma de la pieza original y puede ajustarse posteriormente.

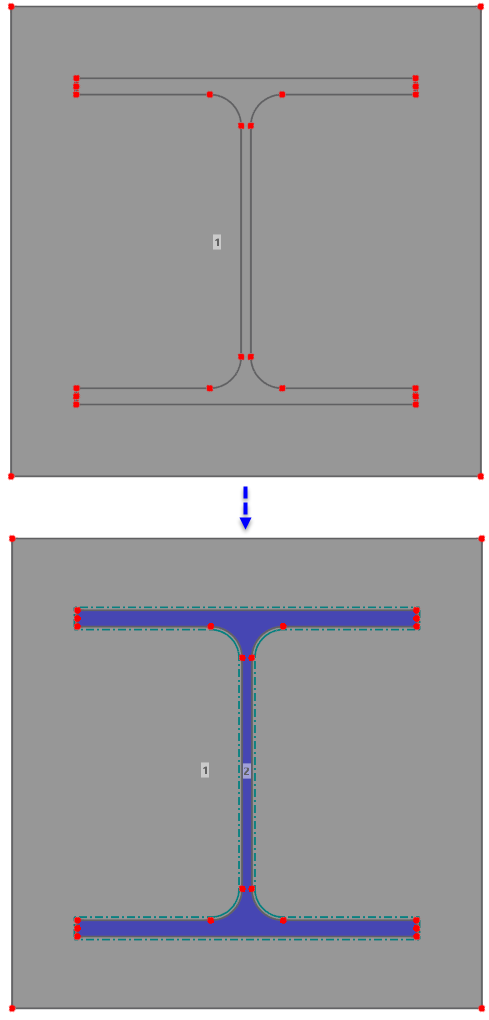

La siguiente figura muestra un perfil con una zona integrada que se crea como nueva pieza mediante la división.
