Výsledky analýzy metodou konečných prvků se zobrazují v bodech rastru (v přípravě) částí a v uzlech sítě KP (viz kapitola Výsledkové hodnoty na částech). Pokud potřebujete hodnoty na určitých místech, můžete definovat libovolné body pro zobrazení výsledků a přiřadit je příslušným částem.
Tip
Pomocí tlačítka
na panelu nástrojů můžete výsledkové body umístit přímo na model.

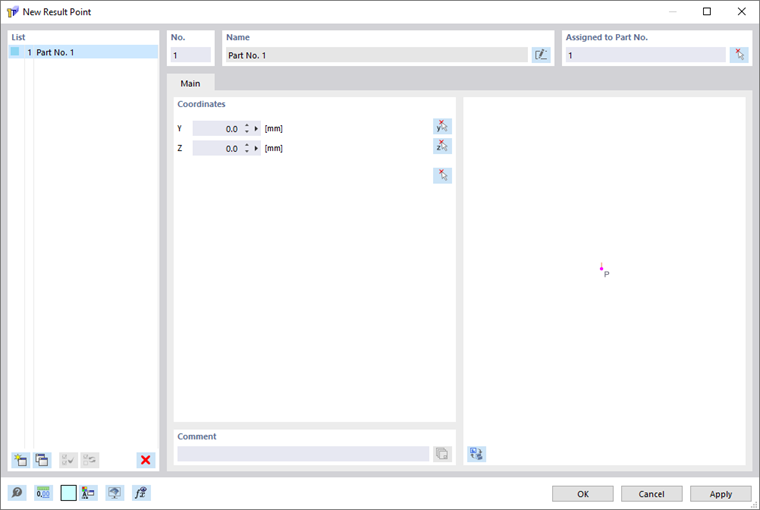

Souřadnice
Zadejte 'Souřadnice' výsledkového bodu. Pomocí tlačítka
můžete bod určit také graficky.

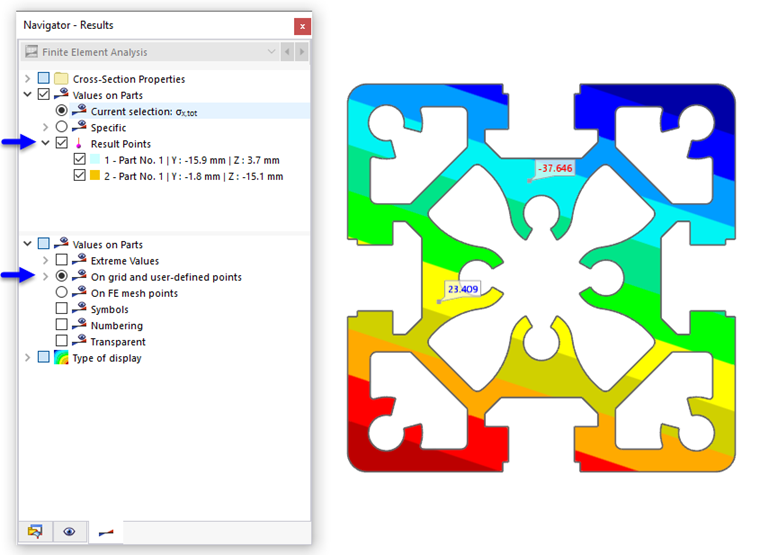

Po výpočtu můžete hodnoty v uživatelem definovaných výsledkových bodech zobrazit pomocí příslušných možností v 'Navigátoru - Výsledky'.
