Los resultados del análisis por elementos finitos se emiten en los puntos de rejilla (en preparación) de las partes y en los nudos de malla de EF (véase el capítulo Valores del resultado en partes). Si necesita los valores en lugares específicos, puede definir puntos arbitrarios para la visualización de resultados y asignarlos a las partes correspondientes.
Con el botón
en la barra de herramientas, puede colocar puntos de resultado directamente en el modelo.

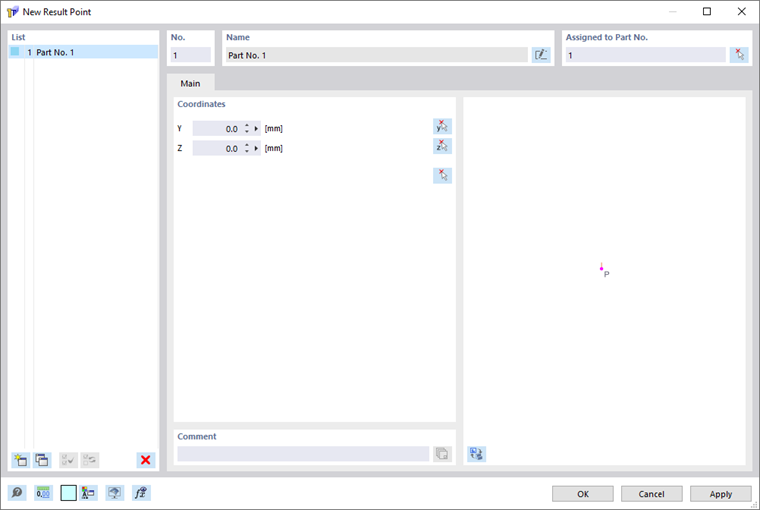

Coordenadas
Indique las 'coordenadas' del punto de resultado. Con el botón
, también puede definir el punto gráficamente.

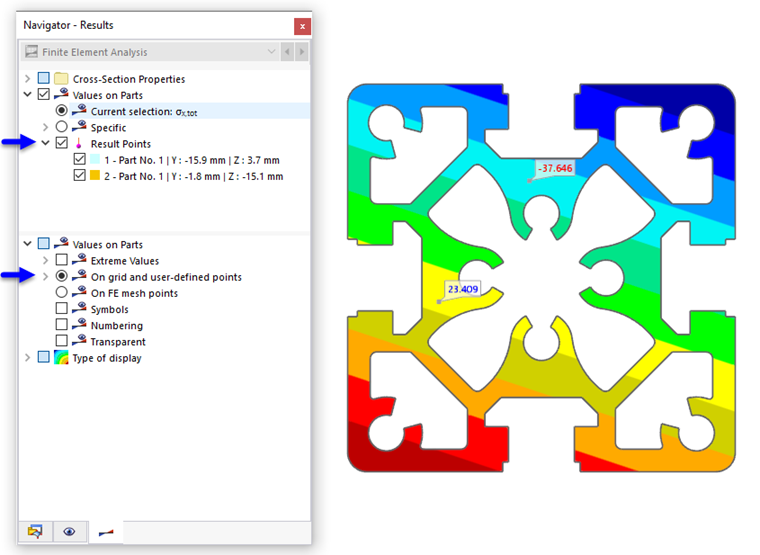

Después del cálculo, puede representar los valores en los puntos de resultado definidos por el usuario con las opciones correspondientes del 'Navigator - Resultados'.
