Die Ergebnisse der Finite-Element-Analyse werden an den Rasterpunkten (in Vorbereitung) der Teile und an den FE-Netzknoten ausgegeben (siehe Kapitel Ergebniswerte an Teilen). Falls Sie die Werte an bestimmten Stellen benötigen, können Sie beliebige Punkte für die Ergebnisanzeige definieren und den entsprechenden Teilen zuweisen.
Tipp
Mit der Schaltfläche
in der Symbolleiste können Sie Ergebnispunkte direkt am Modell setzen.

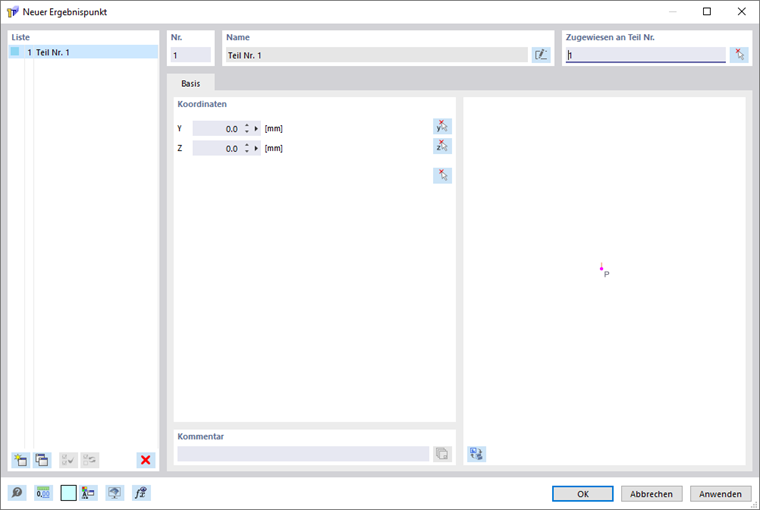

Koordinaten
Geben Sie die 'Koordinaten' des Ergebnispunkts an. Mit der Schaltfläche
können Sie den Punkt auch grafisch festlegen.

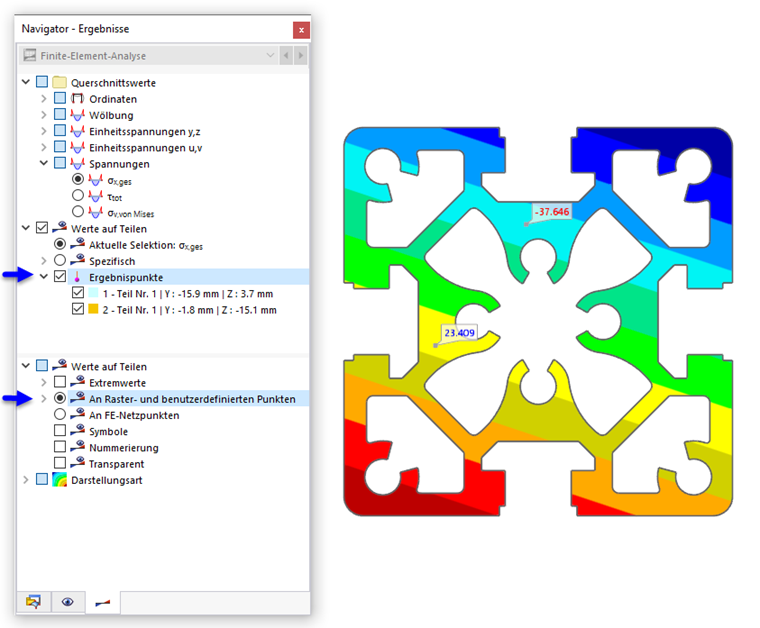

Nach der Berechnung können Sie die Werte in den benutzerdefinierten Ergebnispunkten mit den entsprechenden Möglichkeiten des 'Navigator - Ergebnisse' darstellen.
