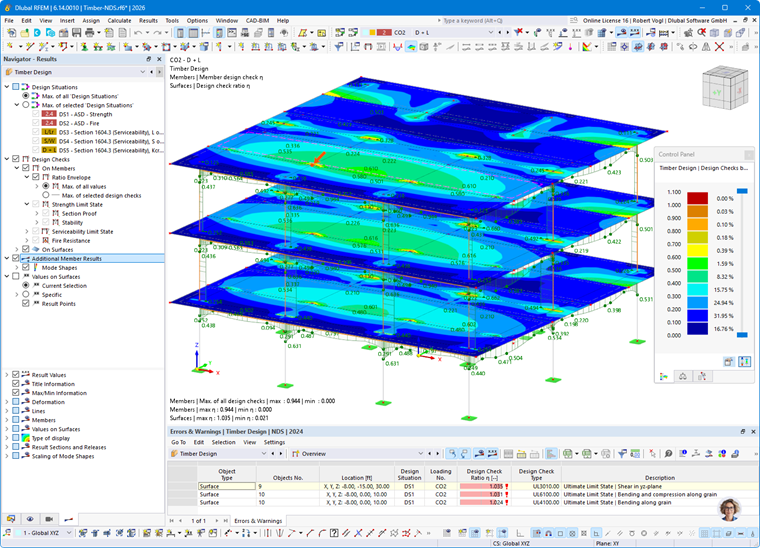

Después del cálculo, los resultados se clasifican según diversos criterios y se muestran en Tablas. También se representan en el modelo en el Diagrama de resultados de la ventana de trabajo. El 'Navegador - Resultados' está adaptado al cálculo de madera, por lo que puede controlar la visualización gráfica para los distintos tipos de verificación según sus necesidades.
También puede consultar los Detalles de verificación con valores intermedios y fórmulas de verificación. Además, se pueden representar los Diagramas de resultados en la sección con la distribución de tensiones.
En los siguientes subcapítulos se presentan diversas posibilidades para la visualización y evaluación de los resultados de cálculo. El capítulo Documentación describe a su vez cómo preparar los resultados para la copia impresa.
Objetos sin resultados
Si no se muestran los resultados de una barra o una superficie, esto puede deberse a las siguientes causas:
- El objeto no está seleccionado para el cálculo en la tabla Objetos a calcular.
- Los resultados están ocultos debido a la configuración de filtros.
Compruebe las Visibilidades y la configuración de filtros para los resultados gráficos en el Panel de control. Si falta el resultado en la tabla de resultados, controle la configuración de filtros en el Administrador de tablas de resultados. Preste también atención a la configuración seleccionada para la sincronización con el gráfico; por ejemplo, existe la posibilidad de mostrar solo objetos visibles o seleccionados. En el diálogo de los Detalles de verificación, en cambio, están disponibles todos los resultados, independientemente de la configuración de filtros y selecciones.
La categoría de resultados de tabla Vista general es adecuada para comprobar los objetos calculados: Si un objeto no es válido debido a las propiedades de material o de la sección o está desactivado a causa del cálculo en un conjunto de barras, se indicará correspondientemente en la tabla de resultados No válido / Desactivado.
Además, a cada objeto seleccionado para el cálculo en la tabla de entrada Objetos a calcular se le debe asignar una configuración de cálculo para un estado límite. Si este no es el caso, no se realiza ninguna verificación para el estado límite (véase el capítulo Cálculo de madera).
