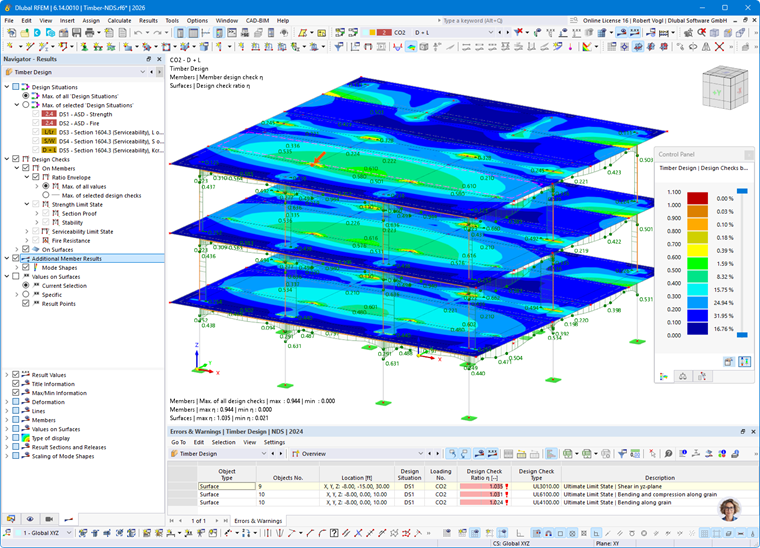

Po výpočtu se výsledky zobrazí v tabulkách seřazené podle různých kritérií. Zobrazí se také v grafice pracovního okna na modelu. 'Navigátor - Výsledky' je přizpůsoben pro posouzení dřevěných konstrukcí, takže můžete grafické zobrazení pro různé typy posouzení ovládat dle potřeby.
Můžete si také prohlédnout Detaily posouzení s mezihodnotami a vzorci pro posouzení. Dále lze zobrazit Průběhy výsledků v průřezu s průběhem napětí.
V následujících podkapitolách se představí různé možnosti, které máte k dispozici pro zobrazení a vyhodnocení výsledků posouzení. Kapitola Dokumentace popisuje, jak připravit výsledky pro tisk.
Objekty bez výsledků
Pokud se výsledky prutu nebo plochy nezobrazují, může to mít následující příčiny:
- Objekt není vybrán pro posouzení v tabulce Objekty k posouzení.
- Výsledky jsou skryté kvůli nastavení filtrů.
Zkontrolujte Viditelnosti a nastavení filtrů pro grafické výsledky v Ovládacím panelu. Pokud výsledek chybí ve výsledkové tabulce, zkontrolujte nastavení filtrů ve Správci výsledkových tabulek. Dbejte také na zvolená nastavení pro synchronizaci s grafikou; například existuje možnost zobrazit pouze viditelné nebo vybrané objekty. Naproti tomu v dialogu Detaily posouzení jsou k dispozici všechny výsledky – nezávisle na nastavení filtrů a výběrech.
Pro kontrolu posuzovaných objektů se hodí kategorie výsledků v tabulce Přehled: Pokud je objekt neplatný kvůli vlastnostem materiálu nebo průřezu nebo byl deaktivován kvůli posouzení přes sadu prutů, je odpovídajícím způsobem uveden ve výsledkové tabulce Neplatné / deaktivované.
Dále musí mít každý objekt, který je vybrán pro posouzení ve vstupní tabulce Objekty k posouzení, přiřazenou konfiguraci pro posouzení pro mezní stav. Pokud tomu tak není, neprovede se pro mezní stav žádné posouzení (viz kapitola Posouzení dřevěných konstrukcí).
