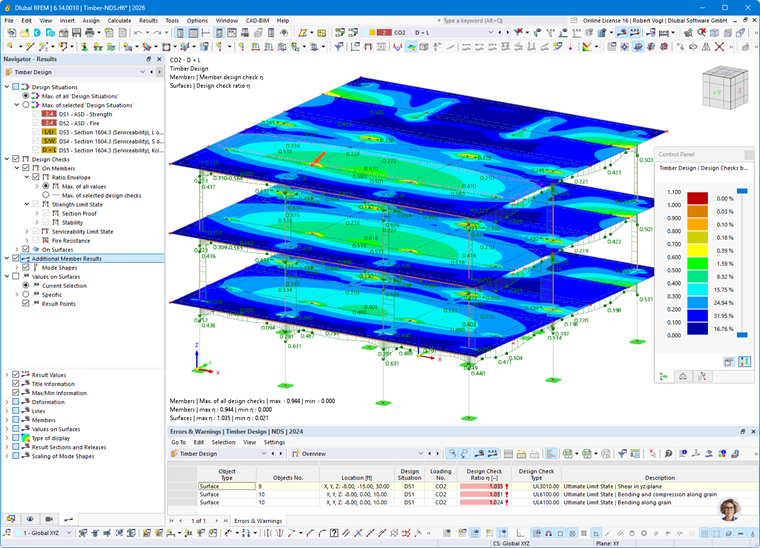

Po obliczeniach wyniki są wyświetlane w tabelach wyników posortowane według różnych kryteriów. Są one również przedstawiane na modelu w grafice okna roboczego. 'Nawigator - Wyniki' jest dostosowany do projektowania konstrukcji drewnianych, dzięki czemu można w razie potrzeby kontrolować wyświetlanie graficzne dla różnych typów warunków projektowych.
Można również przeglądać szczegóły warunku projektowego z wartościami pośrednimi i formułami obliczeniowymi. Ponadto można przedstawić wykresy wyników w przekroju z rozkładem naprężenia.
W poniższych podrozdziałach przedstawiono różne możliwości wyświetlania i analizy wyników obliczeń. Z kolei rozdział Dokumentacja opisuje, jak przygotować wyniki do wydruku.
Obiekty bez wyników
Jeżeli wyniki pręta lub powierzchni nie są wyświetlane, może to mieć następujące przyczyny:
- Obiekt nie został wybrany do projektowania w tabeli Obiekty do zaprojektowania.
- Wyniki są ukryte z powodu ustawień filtra.
Sprawdź widoczności i ustawienia filtrów dla wyników graficznych w panelu sterowania. Jeśli w tabeli wyników brakuje wyniku, sprawdź ustawienia filtrów w Menadżerze tabel wyników. Zwróć również uwagę na wybrane ustawienia synchronizacji z grafiką; na przykład istnieje możliwość wyświetlania tylko widocznych lub zaznaczonych obiektów. Z kolei w oknie dialogowym szczegółów warunku projektowego dostępne są wszystkie wyniki – niezależnie od ustawień filtrów i selekcji.
Do weryfikacji zaprojektowanych obiektów nadaje się kategoria wyników w tabeli Przegląd: Jeżeli obiekt jest nieprawidłowy ze względu na właściwości materiału lub przekroju albo został dezaktywowany z powodu projektowania za pomocą zbioru prętów, zostanie odpowiednio wyszczególniony w tabeli wyników Nieprawidłowy / Dezaktywowany.
Ponadto każdy obiekt, który jest wybrany do projektowania w tabeli wejściowej Obiekty do zaprojektowania, musi mieć przypisaną konfigurację obliczeń dla stanu granicznego. W przeciwnym razie nie jest przeprowadzana żadna weryfikacja dla tego stanu granicznego (patrz rozdział Projektowanie konstrukcji drewnianych).
