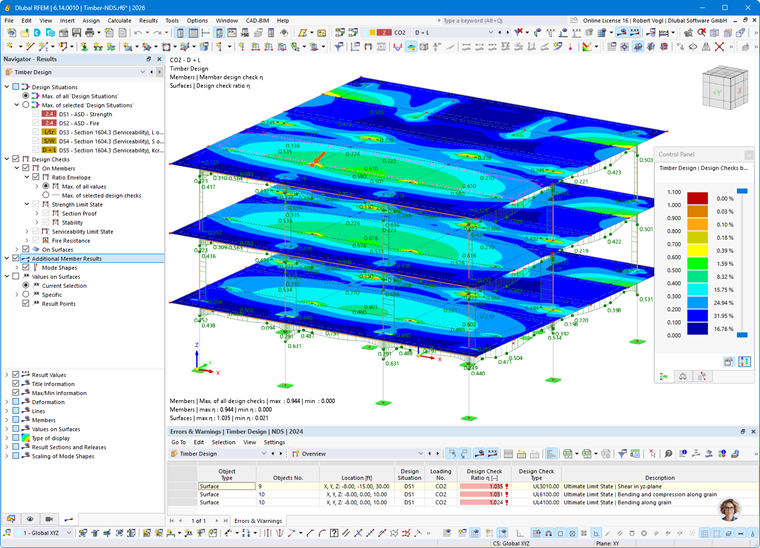

Dopo il calcolo, i risultati vengono visualizzati in tabelle ordinati secondo vari criteri. Sono inoltre rappresentati nella grafica della finestra di lavoro sul modello. Il 'Navigatore - Risultati' è adattato alla verifica legno, consentendo di controllare la visualizzazione grafica per i diversi tipi di verifica in base alle esigenze.
È anche possibile consultare i dettagli di verifica con valori intermedi e formule di verifica. Inoltre, si possono rappresentare gli andamenti dei risultati nella sezione trasversale con la distribuzione della tensione.
Nei sottocapitoli seguenti vengono presentate varie possibilità per la visualizzazione e la valutazione dei risultati di verifica. Il capitolo Documentazione descrive invece come predisporre i risultati per la stampa.
Oggetti senza risultati
Se i risultati di un'asta o di una superficie non vengono visualizzati, le cause possono essere le seguenti:
- L'oggetto non è selezionato per la verifica nella tabella Oggetti da verificare.
- I risultati sono nascosti a causa delle impostazioni di filtro.
Verificare le visibilità e le impostazioni di filtro per i risultati grafici nel pannello di controllo. Se il risultato manca nella tabella dei risultati, controllare le impostazioni di filtro nel gestore tabelle dei risultati. Prestare attenzione anche alle impostazioni scelte per la sincronizzazione con la grafica; ad esempio, è possibile visualizzare solo oggetti visibili o selezionati. Nella finestra di dialogo dei dettagli di verifica, invece, tutti i risultati sono disponibili, indipendentemente dalle impostazioni di filtro e dalle selezioni.
Per la verifica degli oggetti verificati è adatta la categoria dei risultati in tabella Panoramica: se un oggetto non è valido a causa delle proprietà del materiale o della sezione trasversale, oppure è stato disattivato a causa della verifica su un insieme di aste, viene indicato di conseguenza nella tabella dei risultati Non valido / disattivato.
Inoltre, a ogni oggetto selezionato per la verifica nella tabella di input Oggetti da verificare deve essere assegnata una configurazione di verifica per uno stato limite. In caso contrario, non viene eseguita alcuna verifica per lo stato limite (vedere il capitolo Verifica legno).
