Per il dimensionamento degli elementi 1D è possibile utilizzare sia aste sia serie di aste. Mentre per le verifiche di sezione l'uso delle aste è generalmente sufficiente, per le verifiche di stabilità sono spesso necessari gruppi di aste. Qui viene spiegato il significato dei gruppi di aste per il dimensionamento del legno.
Utilizzare i gruppi di aste
In particolare, nelle verifiche di stabilità è necessario utilizzare un gruppo di aste affinché il carico critico per la verifica di instabilità flesso-torsionale venga determinato correttamente oppure affinché l'intera lunghezza dell'elemento sia considerata come lunghezza di instabilità: per le aste viene considerata solo la rispettiva lunghezza dell'asta. Pertanto, di norma, solo con i gruppi di aste è possibile una verifica dell'elemento che interessi più aste. I nodi tra le aste di un gruppo di aste possono essere considerati come nodi intermedi nella finestra di dialogo delle Lunghezze di inflessione.
Gli elementi rettilinei e uniformi possono in alternativa essere modellati come aste continue con nodi sulle aste. In tal caso, la verifica di stabilità riesce anche senza gruppi di aste.
Dimensionare aste o gruppo di aste
Le aste che fanno parte di un gruppo di aste possono essere dimensionate come asta oppure tramite il gruppo di aste. Per evitare immissioni e risultati contrastanti, nel dimensionamento come gruppo di aste le aste associate vengono automaticamente disattivate per il dimensionamento del legno. Se si definiscono le aste per il dimensionamento, il gruppo di aste sovraordinato viene disattivato di conseguenza. È possibile verificare questa regola nella tabella di input Oggetti da dimensionare tramite l'elenco degli oggetti nella colonna 'Non valido / disattivato'.
Dopo il dimensionamento, nella tabella dei risultati Non valido / disattivato (vedere il capitolo Panoramica) viene visualizzata un'indicazione per tutte le aste verificate tramite un gruppo di aste e quindi disattivate. Allo stesso modo, i gruppi di aste sono contrassegnati con una nota se non sono stati dimensionati.
Assegnare le proprietà di dimensionamento

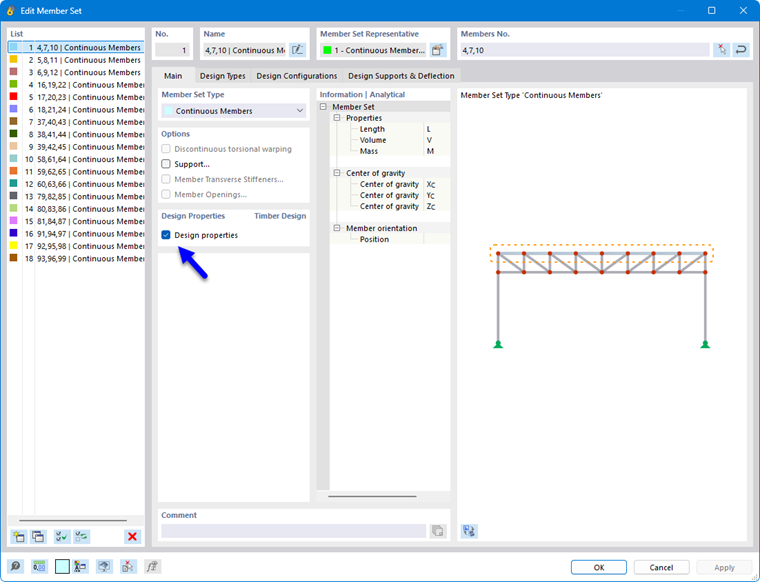

È possibile assegnare a un gruppo di aste le stesse Specifiche di dimensionamento di un'asta. A causa della limitazione per cui gruppo di aste e asta non possono mai essere dimensionati contemporaneamente, dopo l'attivazione delle proprietà di dimensionamento di un'asta nel gruppo di aste compare la richiesta se debbano essere dimensionate anche le altre aste.
Se si assegnano proprietà di dimensionamento a un gruppo di aste, tutte le aste in esso contenute ricevono la proprietà di dimensionamento Tramite gruppo di aste sovraordinato e le schede rilevanti per il dimensionamento di queste aste vengono nascoste. In questo modo sono escluse immissioni contrastanti.
Se non esiste ancora alcun gruppo di aste, è possibile creare un nuovo gruppo di aste tramite il pulsante
nella sezione 'Proprietà di dimensionamento'. Con il pulsante
è possibile modificare il gruppo di aste selezionato.
