Stabsätze

Zur Bauteilbemessung können Sie Stäbe und Stabsätze nutzen. Während die Nutzung von Stäben für Querschnittsnachweise in der Regel ausreichend ist, sind für eine korrekte Stabilitätsbemessung häufig Stabsätze erforderlich. Das RFEM-Handbuch beschreibt im Kapitel Stabsätze die Erstellung und die Eigenschaften von Stabsätzen, in diesem Kapitel wird deren Bedeutung für die Holzbemessung erklärt.

Nutzung von Stabsätzen

Insbesondere bei Stabilitätsnachweisen ist die Nutzung eines Stabsatzes erforderlich, um die kritische Last für den Biegedrillknicknachweis zu ermitteln oder die gesamte Bauteillänge als Knicklänge zu berücksichtigen. Für Stäbe wird nur die einzelne Stablänge betrachtet, nur mit Stabsätzen ist ein stabübergreifender Nachweis des Bauteils möglich. Die Knoten zwischen den Stäben eines Stabsatzes können dabei im Dialog der Knicklängen als Zwischenknoten berücksichtigt werden.

Info

Nutzen Sie einen Stabsatz, um mehrere Stäbe als ein Bauteil in der Bemessung zu berücksichtigen. Ein Stab muss aber nicht zwingend an den Knoten geteilt werden. Es könnnen auch Knoten am Stab erzeugt werden, ohne den Stab zu teilen .

In den Add-ons können Sie nur den Stabsatztyp 'Stabzug‘ und nicht den Stabsatztyp 'Stabgruppe‘ bemessen.

Entweder Stab oder Stabsatz

Stäbe, die Teil von einem Stabsatz sind, können entweder als Stab oder über den Stabsatz bemessen werden. Um widersprüchliche Eingaben und Ergebnisse zu vermeiden, werden im Falle der Bemessung von Stabsätzen automatisch die zugehörigen Stäbe deaktiviert. Im Falle der Bemessung der Stäbe werden die zugehörigen Stabsätze automatisch deaktiviert.
In der Ergebnistabelle Nicht gültig / deaktiviert wird für alle zur Bemessung ausgewählten Stäbe, die durch einen Stabsatz bemessen werden und daher deaktiviert sind, eine Meldung angezeigt (siehe Kapitel zur Ergebnistabelle Nicht gültig / deaktiviert . Ebenso wird auch für Stabsätze eine Hinweismeldung gezeigt, wenn diese nicht bemessen werden.

Zuordnung von Bemessungseigenschaften

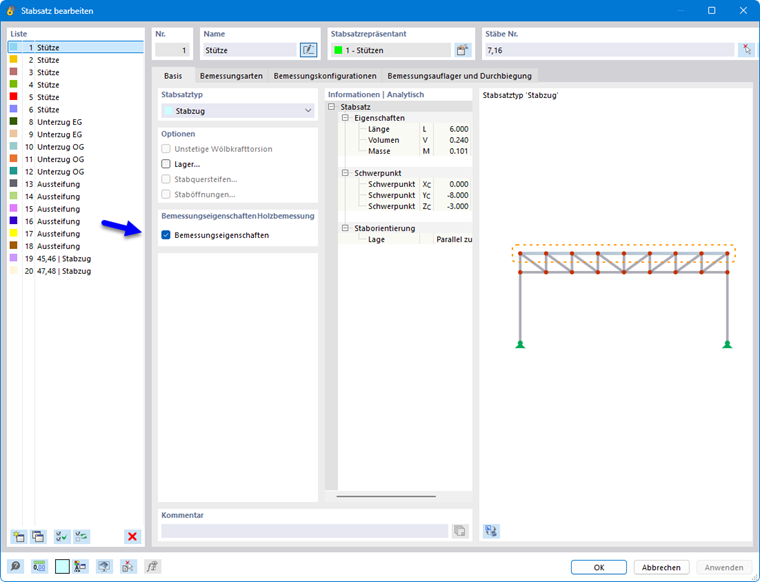

Zu bemessenden Stabsätzen können die gleichen Bemessungskonfigurationen und Typen der Holzbemessung zugeordnet werden wie auch Stäben. Werden einem Stabsatz Bemessungseigenschaften zugeordnet, so erhalten alle darin enthaltenen Stäbe die Bemessungseigenschaft ‚Durch übergeordneten Stabsatz‘ und die Bemessungsrelevanten Register werden für den Stab ausgeblendet.

Info

Werden Stabsätze hinsichtlich ihrer Verformungen untersucht, ist darauf zu achten, dass alle Stäbe im Sinne der Staborientierung gleichgerichtet sind und die Querschnittsdrehung untereinander nicht mehr als 20° voneinander abweicht.

Haben Sie noch keinen Stabsatz zugeordnet, so können Sie mit der Schaltfläche Neu in den Bemessungseigenschaften des Stabes einen neuen Stabsatz erzeugen.
