Pour la vérification des éléments 1D, vous pouvez utiliser aussi bien des barres que des ensembles de barres. Alors que l’utilisation de barres suffit généralement pour les vérifications de section, les analyses de stabilité nécessitent souvent des ensembles de barres. L’importance des ensembles de barres pour la vérification du bois est expliquée ici.
Utiliser des ensembles de barres
En particulier pour les analyses de stabilité, l’utilisation d’un ensemble de barres est requise afin que la charge critique pour la vérification du déversement soit déterminée correctement ou que la longueur totale de l’élément soit prise en compte comme longueur efficace : pour les barres, seule la longueur de barre respective est considérée. Par conséquent, une vérification traversant plusieurs barres de l’élément n’est généralement possible qu’avec des ensembles de barres. Les nœuds entre les barres d’un ensemble de barres peuvent être pris en compte comme nœuds intermédiaires dans la boîte de dialogue des longueurs efficaces.
Vous pouvez également modéliser des éléments rectilignes et uniformes comme barres continues avec des nœuds sur barres. L’analyse de stabilité est alors possible même sans ensembles de barres.
Vérifier des barres ou un ensemble de barres
Les barres faisant partie d’un ensemble de barres peuvent être vérifiées soit comme barre, soit via l’ensemble de barres. Afin d’éviter des données d’entrée et des résultats contradictoires, les barres associées sont automatiquement désactivées pour la vérification du bois lors de la vérification via l’ensemble de barres. Si vous définissez les barres pour la vérification, l’ensemble de barres parent est désactivé en conséquence. Vous pouvez vérifier cette règle dans le tableau de saisie Objets à calculer en listant les objets dans la colonne « Non valide / désactivé ».
Après le dimensionnement, un message est affiché dans le tableau de résultats Non valide / désactivé (voir le chapitre Vue d’ensemble) pour toutes les barres qui ont été vérifiées via un ensemble de barres et donc désactivées. De même, les ensembles de barres y sont identifiés par une remarque lorsqu’ils n’ont pas été vérifiés.
Attribuer des propriétés de calcul
Vous pouvez assigner les mêmes spécifications de calcul à un ensemble de barres qu’à une barre. En raison de la restriction selon laquelle un ensemble de barres et une barre ne peuvent jamais être vérifiées simultanément, après activation des propriétés de calcul d’une barre dans l’ensemble de barres, une requête apparaît pour savoir si les autres barres doivent également être vérifiées.

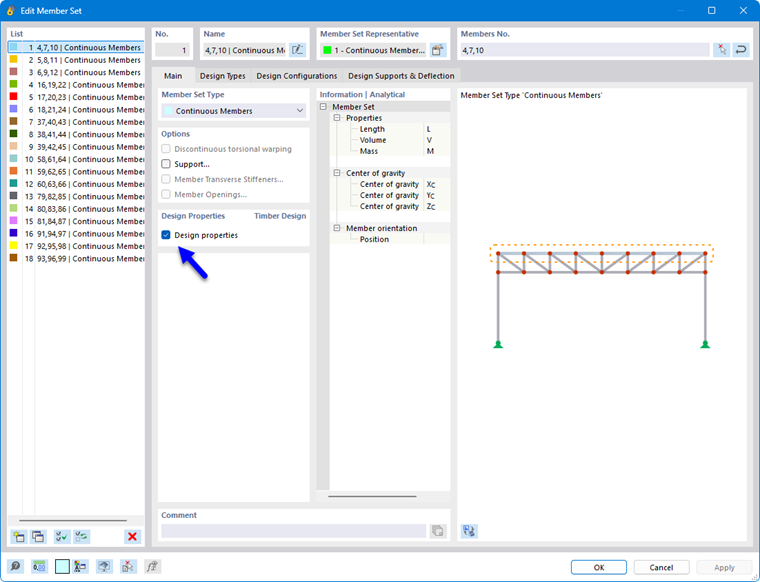

Si vous attribuez des propriétés de calcul à un ensemble de barres, toutes les barres qu’il contient reçoivent la propriété de calcul Par ensemble de barres parent et les onglets pertinents pour le calcul de ces barres sont masqués. Les données d’entrée contradictoires sont ainsi exclues.
S’il n’existe encore aucun ensemble de barres, vous pouvez en créer un nouveau à l’aide du bouton
dans « Propriétés de calcul ». Le bouton
permet de modifier l’ensemble de barres sélectionné.
