Para el dimensionamiento de componentes de objetos 1D, puede utilizar tanto Barras como Tramos de barras. Mientras que para las verificaciones de secciones suele ser suficiente utilizar barras, para las verificaciones de estabilidad a menudo se requieren tramos de barras. Aquí se explica la importancia de los tramos de barras para el dimensionamiento de madera.
Utilizar tramos de barras
Especialmente en las verificaciones de estabilidad, es necesario utilizar un tramo de barras para que la carga crítica para la verificación de pandeo lateral-torsional se determine correctamente o para que se considere la longitud total del componente como longitud de pandeo: para las barras solo se considera la longitud respectiva de la barra. Por lo tanto, por regla general, solo con tramos de barras es posible una verificación del componente a través de varias barras. Los nudos entre las barras de un tramo de barras pueden considerarse como nudos intermedios en el diálogo de las Longitudes de pandeo.
Los componentes rectos y uniformes también pueden modelarse alternativamente como barras continuas con Nudos sobre barras. En ese caso, la verificación de estabilidad también es posible sin tramos de barras.
Dimensionar barras o tramo de barras
Las barras que forman parte de un tramo de barras pueden dimensionarse ya sea como barra o a través del tramo de barras. Para evitar entradas y resultados contradictorios, al dimensionar como tramo de barras las barras asociadas se desactivan automáticamente para el dimensionamiento de madera. Si define las barras para el dimensionamiento, el tramo de barras superior se desactivará en consecuencia. Puede comprobar esta regla en la tabla de entrada Objetos a dimensionar mediante la lista de objetos en la columna 'No válido / desactivado'.
Tras el dimensionamiento, en la tabla de resultados No válido / desactivado (véase el capítulo Vista general) se muestra una indicación para todas las barras que se verificaron a través de un tramo de barras y, por lo tanto, se desactivaron. Del mismo modo, allí se marcan con una nota los tramos de barras que no se dimensionaron.
Asignar propiedades de dimensionamiento

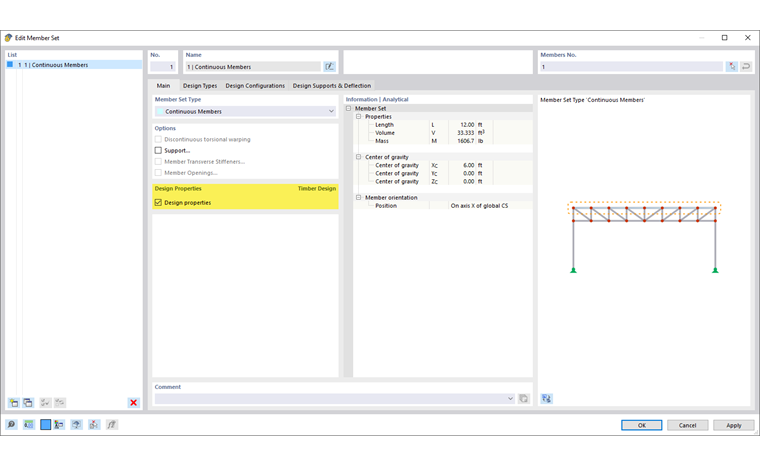

Puede asignar a un tramo de barras las mismas Especificaciones de dimensionamiento que a una barra. Debido a la restricción de que nunca se puede dimensionar simultáneamente un tramo de barras y una barra, después de activar las propiedades de dimensionamiento de una barra en el tramo de barras aparece la consulta de si también deben dimensionarse las demás barras.

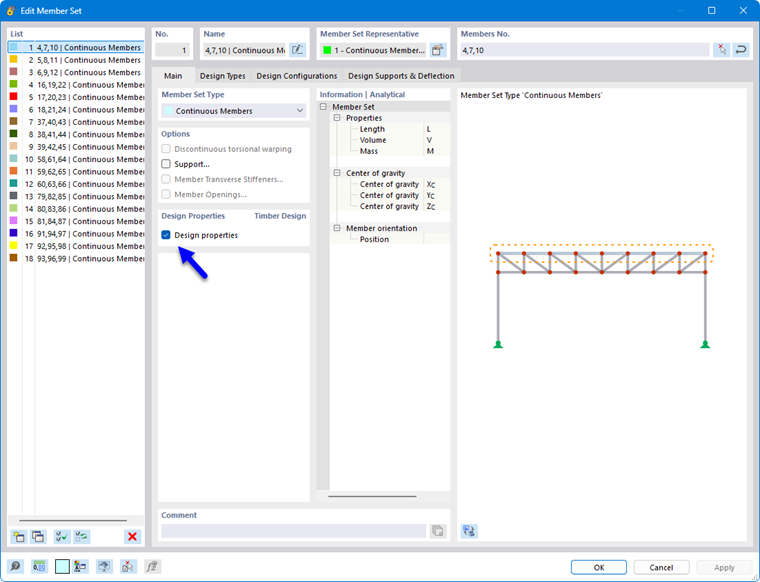

Si asigna propiedades de dimensionamiento a un tramo de barras, todas las barras contenidas en él reciben la propiedad de dimensionamiento Por tramo de barras superior y las pestañas relevantes para el dimensionamiento de esas barras se ocultan. De este modo se excluyen entradas contradictorias.
Si aún no existe ningún tramo de barras, puede crear uno nuevo mediante el botón
en la sección 'Propiedades de dimensionamiento'. Con el botón
puede editar el tramo de barras seleccionado.
