Dokumentace

Všechny addony pro dynamickou analýzu jsou plně integrovány do uživatelského prostředí programu RFEM nebo RSTAB. Pro dokumentaci vstupních dat a výsledků lze použít všechny funkce tiskového protokolu, které jsou popsány v kapitole Tiskové protokoly manuálu k programu RFEM.

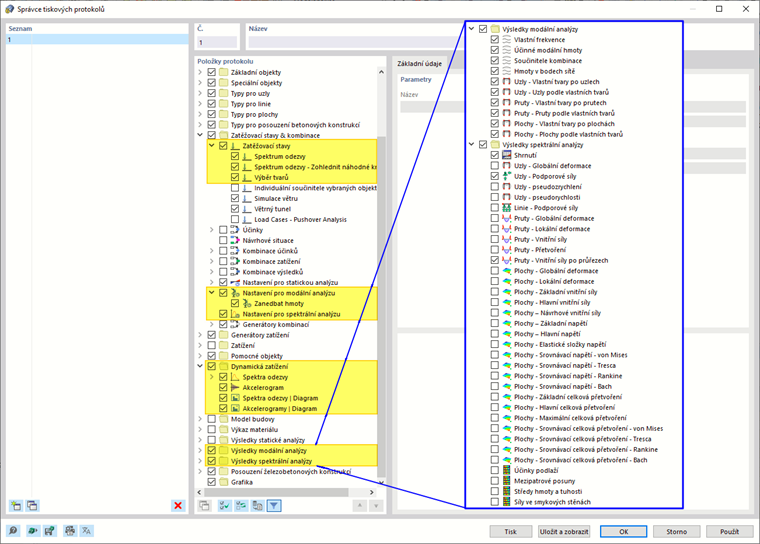

01 Ve Správci tiskových protokolů vybereme data pro dynamickou analýzu

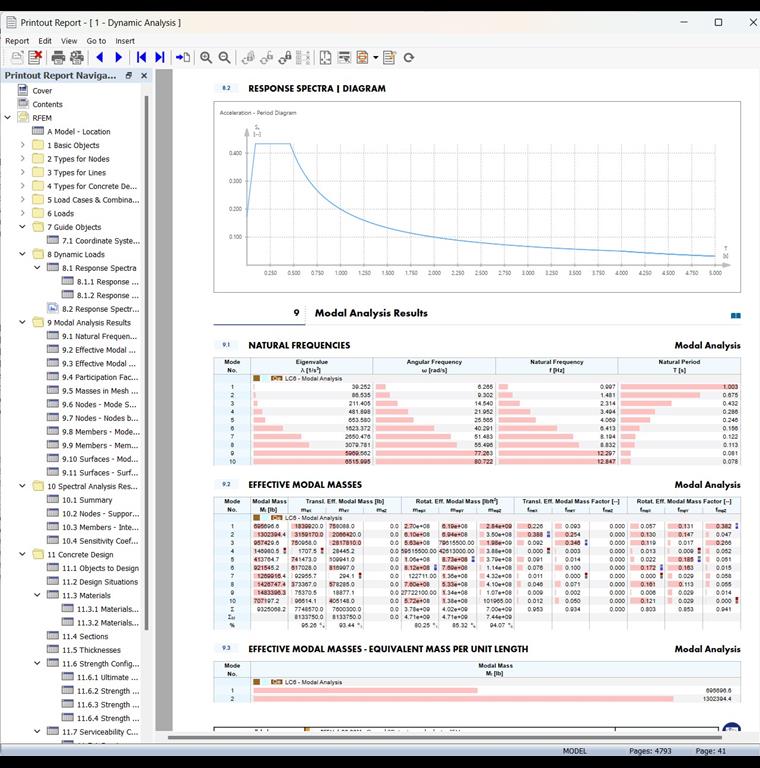

02 Tiskový protokol s daty dynamické analýzy

Modální analýza

V tiskovém protokolu lze tisknout následující položky:

• Nastavení pro modální analýzu
• Výsledky modální analýzy
  • Vlastní frekvence, účinné modální hmoty, spolupůsobící součinitele, hmoty v bodech sítě
  • Výsledky po uzlech
  • Výsledky po prutech
  • Výsledky po plochách
  • Výsledky po tělesech

Analýza spektra odezvy

V tiskovém protokolu lze tisknout následující položky:

• Nastavení pro spektrální analýzu
• 684 Přiřazená spektra odezvy
• Výběr tvarů
• Dynamická zatížení
  • Spektra odezvy - parametry, tabulkové hodnoty
  • 686 Akcelerogram

• Výsledky spektrální analýzy
  • Souhrn
  • Výsledky po uzlech
  • Výsledky po liniích
  • Výsledky po prutech
  • Výsledky po plochách
  • Výsledky po tělesech

Časová analýza

V tiskovém protokolu lze tisknout následující položky:

• Nastavení pro časovou analýzu
• Dynamická zatížení
  • Časové diagramy
  • Akcelerogram

• Výsledky časové analýzy
  • Souhrn
  • Výpočtové diagramy
  • Výsledky po uzlech
  • Výsledky po liniích
  • Výsledky po prutech
  • Výsledky po plochách

Analýza pushover

V tiskovém protokolu lze tisknout následující položky:

• Výsledky pushover analýzy
  • Souhrn
  • Konvergenční diagramy
  • Výpočtové diagramy
  • EC8 metoda N2
  • Normované příčné zatížení
  • Výsledky po uzlech
  • Výsledky po prutech
